同步轮拉手轴承座减震器滚针导柱
商品分类
      常规选型
      图纸选型
      型号：

      型号筛选

      未生成型号，还有 6 项未选择

      代码

      参数选型

      衬层硬度

      产品选型

      外径D(mm)

      包胶单边厚度T(mm)

      内径d(mm)

      长度L(mm)

      50~300
      /10

      图片仅供参考，请以已选的规格为准

        包胶滚轮 直柱型 单边离合器配管型

        条件筛选：

        产品类型 单边离合器配管型
        形状 直柱形
        轴承材质 钢
        轴承 有
        尺寸选择 L尺寸指定
        包胶范围 滚轮表面
        支架 轴承
        是否包胶 包胶
        芯材 铝合金
        芯材表面处理 无
        衬层厚度 3/5
        衬层尺寸选择 衬层厚度选择型
        衬层（壳体）材质 聚氨酯自然色
        种类筛选 滚轮

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码
            		 类型
            		 材质
            		 硬度
            芯材 衬层 轴承 单边离合器
            QAL06 单边离合器配管型 直柱形 铝合金 聚氨酯
            (自然色)            		 钢 SPCC 邵氏A90
            QAL07 邵氏A70
            QAL08 邵氏A50



            端面已进行避让加工，可避免接触轴承内圈。
            带有箭头标签，指示单向离合器的旋转方向。
            建议使用h5(h6)公差的淬火轴。
            产品的外径为D+2T。
            因时间的增长材质聚氨酯可能会产生变色，但其特性不影响使用。

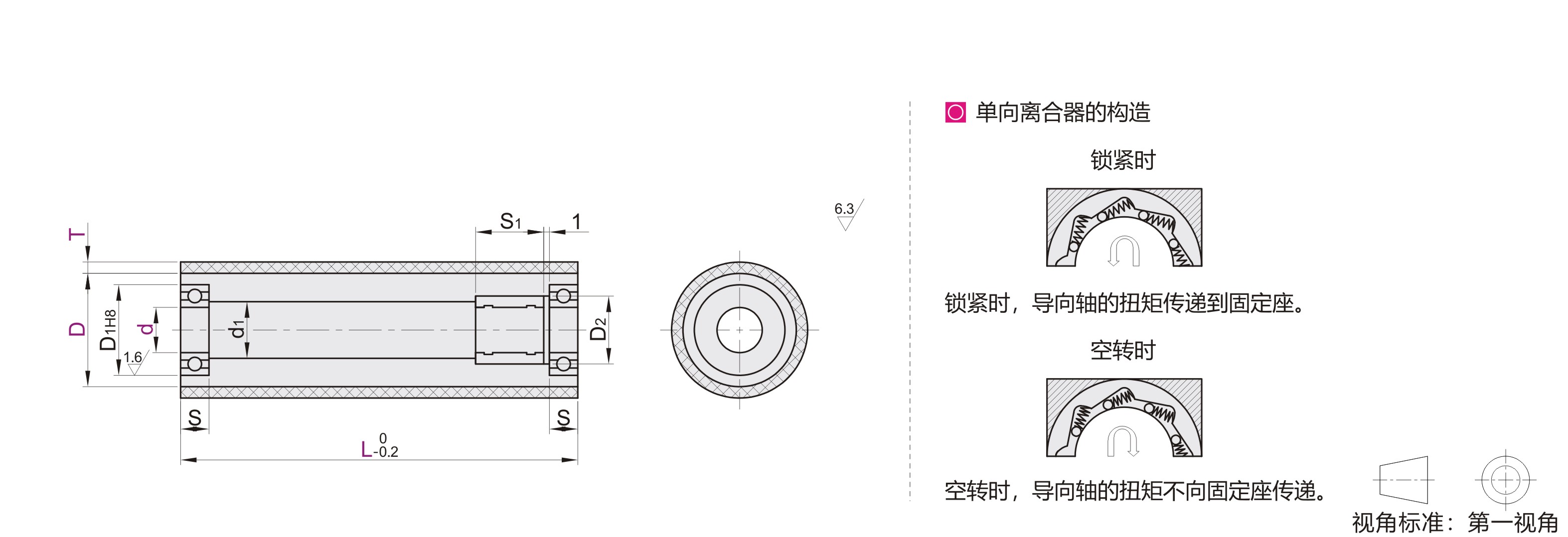

            参数图



            选型表

            型号
            		 T
            聚氨酯厚度
            		 d
            		 L
            最小单位10
            		 D1
            		 D2
            		 S
            		 S1
            		 d1
            		 单向离合器
            容许扭矩(N·m)
            		 使用轴承
            代码
            		 D
            		 轴：h5公差 轴：h6公差
            QAL06
            QAL07
            QAL08            		 20 3
            5            		 8 50～100 16 12 5 12 10 3.2 1.6   BAF688ZZ×2
            30 12 50~300 24 18 6 16 15 12.2 6.1 BAY6901ZZ×2
            40 20 32 26 7 16 22      28.5 14.3 BAY6804ZZ×2
            50 20 37 26 9 16 22 BAY6904ZZ×2
            25 42 32 9 20 27 66 33 BAY6905ZZ×2
