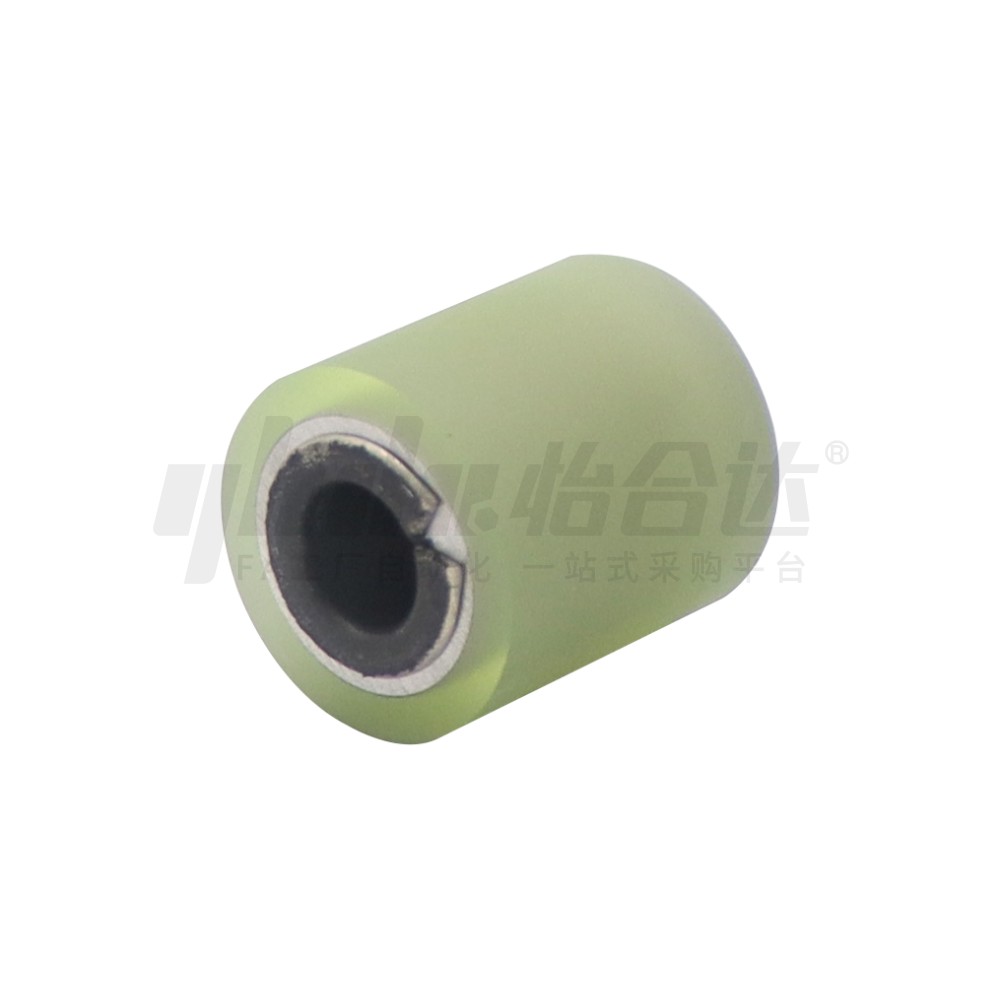

        滚轮 直柱形 带衬层 配管型 带无油衬套型

        条件筛选：

        种类筛选 滚轮
        轴承材质 无
        是否包胶 包胶
        芯材表面处理 无
        衬层硬度 邵氏A90
        衬层（壳体）材质 聚氨酯(自然色)

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理 硬度
            芯材 衬层 无油衬套 芯材 无油衬套 衬层
            基板 中间层 表面层
            QAP51 带无油衬套型 A5052 聚氨酯
            (自然色)            		 SPCC 青铜粉 聚四氟乙烯 本色阳极氧化 镀锡 邵氏A90
            QAP52 SUS304 —



            特点
            ●  聚氨酯层直接烧结在芯材外周上，不易脱落；
            ●  基于优异的机械强度，被广泛的运用在防止玻璃、亚克力等易碎物品运送时发生的伤痕和裂纹；
            ●  聚氨酯不易传递振动以及声音；
            ●  聚氨酯具有较低的发尘性，另外由于不含碳，属于不易发生颜色转移的材质。

            聚氨酯经时间的增长可能会产生变色，但对其特性等并无影响。

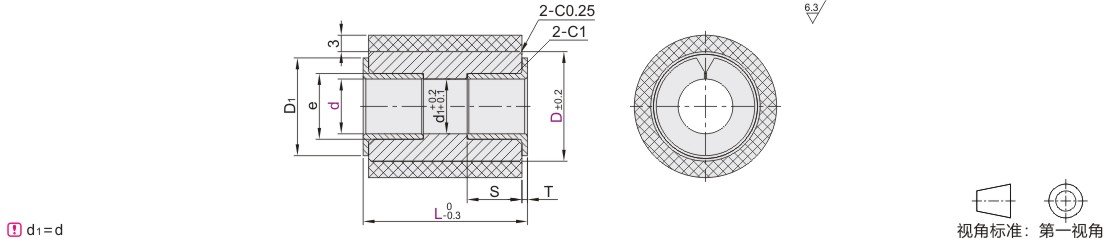

            参数图
            型号   d L   T
            代码 D

            (A5052)
            QAP51


            (SUS304)
            QAP52

            		 8                    3                             20   25  30  40  50    0.8
            10                         5    1
            12                         5    6
            15                                6     8*
            18                                        8     10                                  25  30  40  50
            20                                                10    12
            25                                                10    12    15
            30                                                10    12    15

            带*规格不能选择L20。



            无油衬套尺寸表

            d S e D1
            3                              +0.062
                                          0            		 5  4.6  7
            5                              +0.065
                                          0            		 7  10
            6  8  8  12
            8  10  10  15
            10                              +0.068
                                          0            		 12  18
            12  14  20
            15  17  23
