      查看大图

      图片仅供参考，请以已选的规格为准

        包胶滚轮 直柱型 包胶厚度选择型 带轴承型

        条件筛选：

        产品类型 带轴承型
        形状 直柱形
        轴承材质 钢
        轴承 有
        尺寸选择 L尺寸指定
        包胶范围 滚轮表面
        是否包胶 包胶
        滚轮（球）表面处理 无
        芯材表面处理 无
        衬层厚度 5/10
        衬层尺寸选择 衬层厚度选择型
        衬层（壳体）材质 聚氨酯(自然色)
        种类筛选 滚轮

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 8 项未选择

            代码

            参数选型

            滚轮（球）材质

            芯材

            衬层硬度

            产品选型

            外径D(mm)

            内径d(mm)

            长度L(mm)

            20~200
            /10

            包胶单边厚度T(mm)

            技术图档

            3D预览

            可选加工参数

            材质图

            参数图

            材质图
            代码 类型 材质   硬度
             芯材 衬层 轴承   衬层
            QAF68 直柱形 L尺寸指定型 SUS304 聚氨酯
            (自然色)            		 钢 邵氏A95
            QAF31 邵氏A90
            QAF32 邵氏A70
            QAF33 邵氏A50
            QAF69 A5056 邵氏A95
            QAF41 A5052 邵氏A90
            QAF42 邵氏A70
            QAF43 邵氏A50



            聚氨酯经时间的增长可能会产生变色，但对其特性等并无影响。

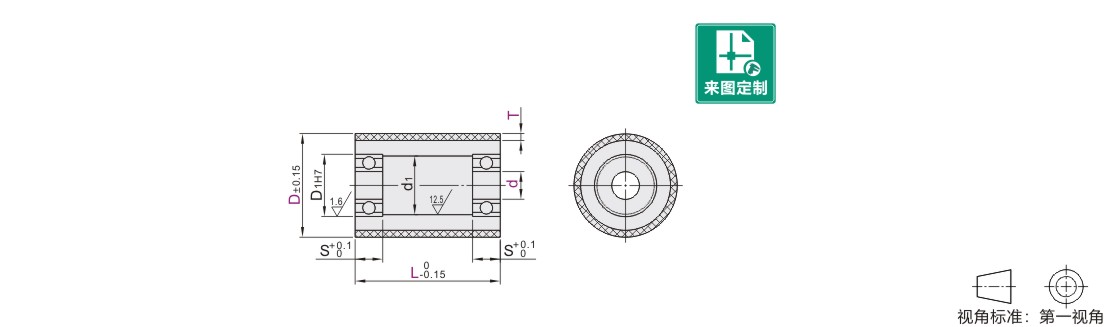

            参数图



            选型表

            型号 d L
            最小单位10            		 T   D1 d1 S 使用轴承
            代码 D

            (SUS304)
            QAF68
            QAF31
            QAF32
            QAF33


            (A5056)
            QAF69


            (A5052)
            QAF41
            QAF42
            QAF43

            		 40 8 20~200 5    19  14.8  6 698ZZ×2
            10    22  17.8  6900ZZ×2
            50 10 30~200
            12    28  23.8  8 6001ZZ×2
            15    32  27.8  9 6002ZZ×2
            60 12 5
            10            		    28  23.8  8 6001ZZ×2
            15    32  27.8  9 6002ZZ×2
            20 5    42  25.8  12 6004ZZ×2
            80 15 5
            10            		    32  27.8  9 6002ZZ×2
            20    42  25.8  12 6004ZZ×2
            25    47  40.8  6005ZZ×2
            100 20    42  35.8  6004ZZ×2
            25    47  40.8  6005ZZ×2
            30    55  47.8  13 6006ZZ×2
