查看大图
图片仅供参考，请以已选的规格为准

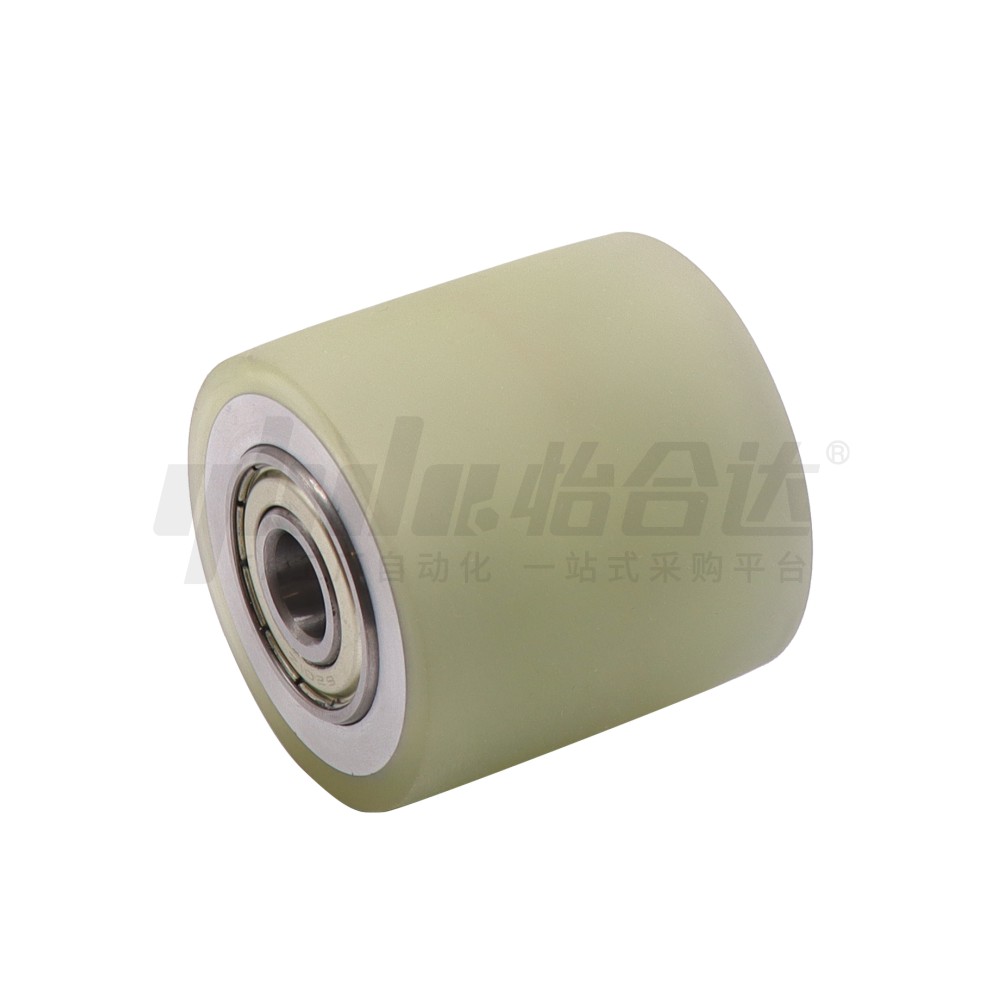

滚轮 圆弧形 带衬层 带轴承型 芯材SUS304/铝合金材质
条件筛选：
种类筛选 滚轮
产品类型 带轴承型
形状 圆弧形
轴承材质 钢
轴承 有
包胶范围 滚轮表面
是否包胶 包胶
滚轮（球）表面处理 无
芯材 SUS304
芯材表面处理 无
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 12 项未选择
代码
参数选型
尺寸选择
滚轮（球）材质
衬层厚度
衬层尺寸选择
衬层硬度
衬层（壳体）材质
产品选型
D
规格
d
L
T
技术图档
3D预览
可选加工参数
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 硬度 | ||||
| 芯材 | 衬层 | 轴承 | |||||
| QAF46 | 圆弧形 | 衬层厚度 固定型 |
L尺寸选择型 | SUS304 | 聚氨酯(自然色) | 钢 | 邵氏A70 |
| QAF47 | 邵氏A50 | ||||||
| QAF48 | 硅橡胶(浅灰色) | 邵氏A70 | |||||
| QAF51 | 聚氨酯(自然色) | 邵氏A90 | |||||
| QAF52 | A5052 | ||||||
| QAF53 | 邵氏A70 | ||||||
| QAF54 | 邵氏A50 | ||||||
| QAF61 | 衬层厚度 选择型 |
L尺寸指定型 | SUS304 | 邵氏A90 | |||
| QAF71 | A5052 | ||||||
| QAF72 | 邵氏A70 | ||||||
| QAF73 | 邵氏A50 | ||||||
聚氨酯经时间的增长可能会产生变色，但对其特性等并无影响。

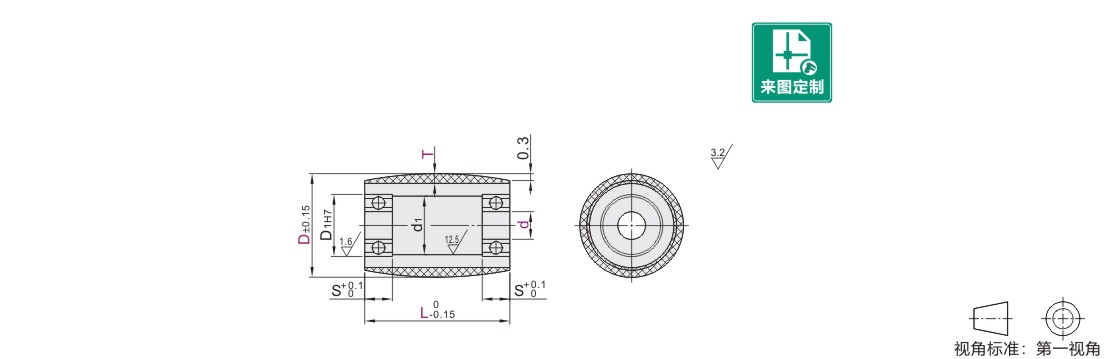

参数图
L尺寸选择型·衬层厚度3
| 型号 | L | T | D | d | D1 | d1 | S | 使用轴承 | |
| 代码 | 规格 | ||||||||
| QAF46 QAF47 QAF48 |
25 | 20 25 30 40 50 60 70 80 90 100 | 3 | 25 | 6 | 15 | 10 | 5 | 696ZZ×2 |
| 30 | 30 | 8 | 19 | 15 | 6 | 698ZZ×2 | |||
| 35A | 25 30 40 50 | 35 | 22 | 7 | 608ZZ×2 | ||||
| 35 | 25 30 40 50 60 70 80 90 100 | 10 | 18 | 6 | 6900ZZ×2 | ||||
| 40A | 25 30 40 50 | 40 | 26 | 8 | 6000ZZ×2 | ||||
| 40 | 25 30 40 50 60 70 80 90 100 | 12 | 28 | 24 | 6001ZZ×2 | ||||
| 50A | 25 30 40 50 | 50 | 32 | 10 | 6201ZZ×2 | ||||
| 50 | 25 30 40 50 60 70 80 90 100 | 15 | 28 | 9 | 6002ZZ×2 | ||||
L尺寸选择型·衬层厚度5
| 型号 | d | L |
T | D1 | d1 | S | 使用轴承 | |
| 代码 | D | |||||||
| QAF51 QAF52 QAF53 QAF54 |
40 | 8 | 20 30 40 50 | 5 | 19 | 14.8 | 6 | 698ZZ×2 |
| 50 | 10 | 20 30 40 50 60 80 100 | 22 | 17.8 | 6900ZZ×2 | |||
| 60 | 12 | 20 30 40 50 60 80 100 | 28 | 23.8 | 8 | 6001ZZ×2 | ||
| 80 | 15 | 30 40 50 60 80 100 | 32 | 27.8 | 9 | 6002ZZ×2 | ||
| 100 | 20 | 42 | 35.8 | 12 | 6004ZZ×2 | |||

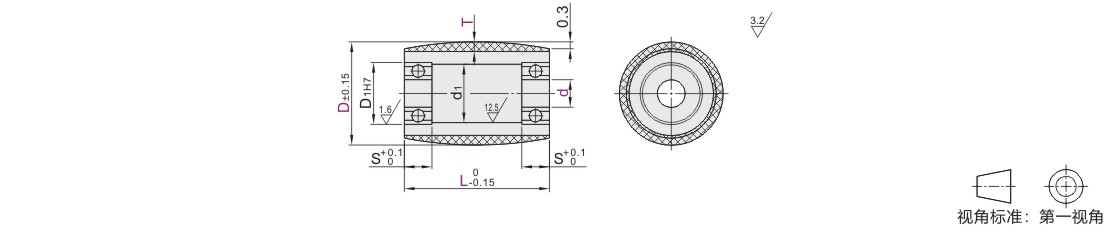

L尺寸指定型·衬层厚度选择型
| 型号 | d | L 最小单位10 |
T | D1 | d1 | S | 使用轴承 | |
| 代码 | D | |||||||
| QAF61 QAF71 QAF72 QAF73 |
40 | 8 | 20~200 | 5 | 19 | 14.8 | 6 | 698ZZ×2 |
| 10 | 22 | 17.8 | 6900ZZ×2 | |||||
| 50 | 10 | 30~200 | ||||||
| 12 | 28 | 23.8 | 8 | 6001ZZ×2 | ||||
| 15 | 32 | 27.8 | 9 | 6002ZZ×2 | ||||
| 60 | 12 | 5 10 |
28 | 23.8 | 8 | 6001ZZ×2 | ||
| 15 | 32 | 27.8 | 9 | 6002ZZ×2 | ||||
| 20 | 5 | 42 | 25.8 | 12 | 6004ZZ×2 | |||
| 80 | 15 | 5 10 |
32 | 27.8 | 9 | 6002ZZ×2 | ||
| 20 | 42 | 25.8 | 12 | 6004ZZ×2 | ||||
| 25 | 47 | 40.8 | 6005ZZ×2 | |||||
| 100 | 20 | 42 | 35.8 | 6004ZZ×2 | ||||
| 25 | 47 | 40.8 | 6005ZZ×2 | |||||
| 30 | 55 | 47.8 | 13 | 6006ZZ×2 | ||||
-
