查看大图
常规选型
图纸选型
型号筛选
未生成型号，还有 7 项未选择
代码
参数选型
主体材质
主体表面处理
形状
是否包胶
产品选型
D
L
图片仅供参考，请以已选的规格为准

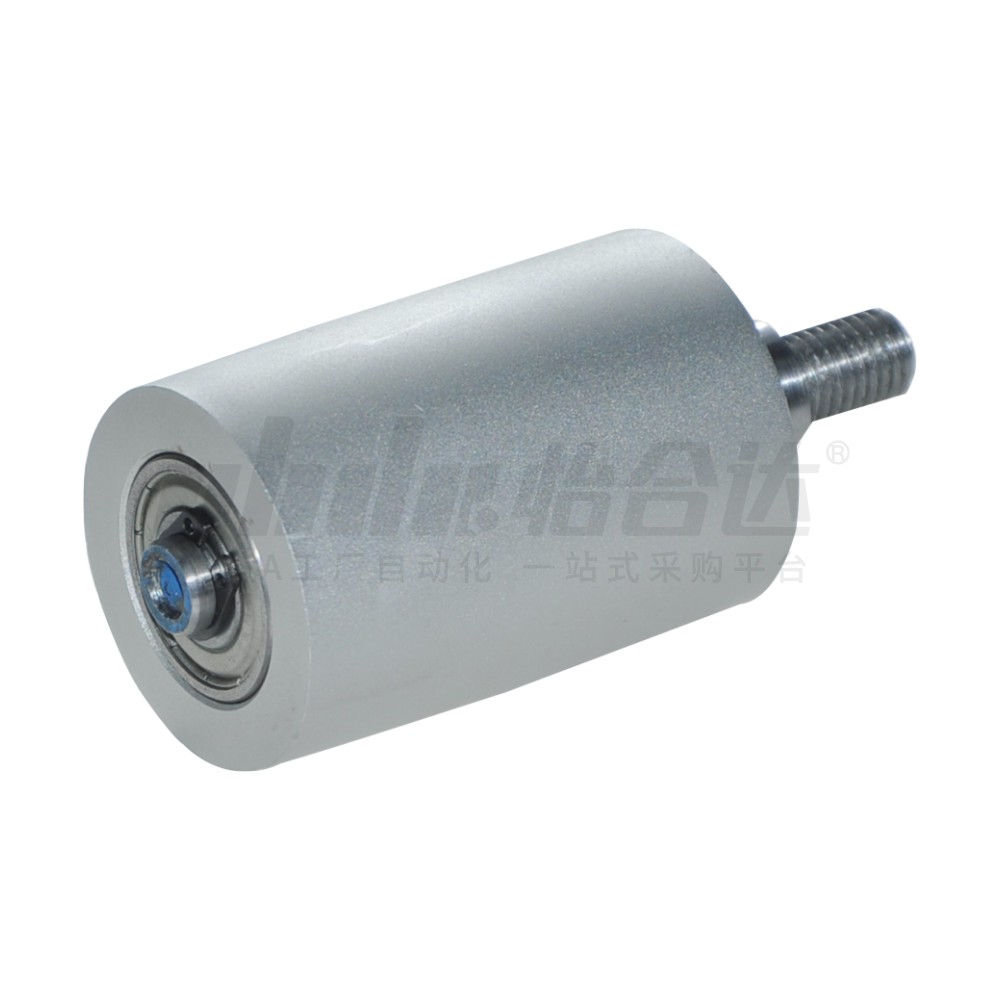

导向轮 纵向型/带槽型
品牌名称：
怡合达
条件筛选：
轴承 双列轴承
衬层硬度 肖氏A90
衬层（壳体）材质 聚氨酯(自然色)
轴承(环)材质 钢
种类筛选 导向轮
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览

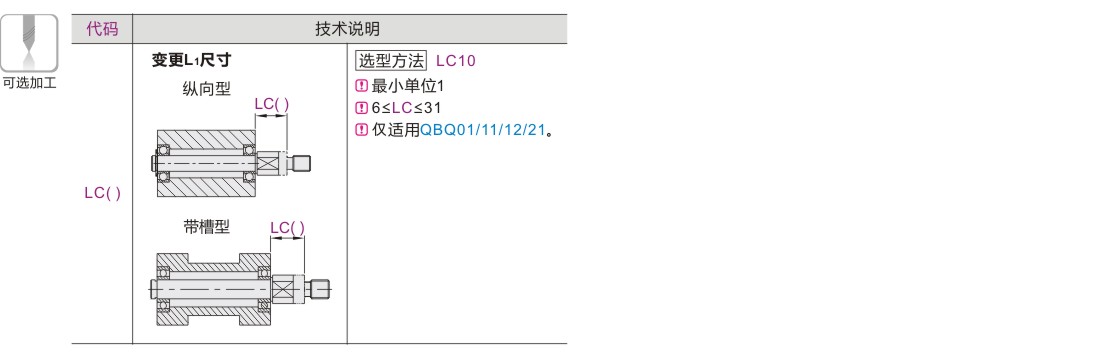

可选加工参数
材质图
参数图
材质图
| 代码 |
类型 | 本体 | 衬层 | 芯轴 | 挡圈 | ||||
| 材质 | 表面处理 | 材质 | 硬度 | 材质 | 表面处理 | 材质 | |||
| QBQ41 | 纵向型 | 树脂型 | MC尼龙(蓝色) | — | — | — | SUS304 | — | 不锈钢 |
| QBQ42 | POM(白色) | ||||||||
| QBQ01● | 无衬层 | S45C | 无电解镀镍 | — |
— |
S45C | 无电解镀镍 | 弹簧钢 | |
| QBQ11● | SUS304 | — | SUS304 | — | 不锈钢 | ||||
| QBQ21● | 铝合金 | 本色阳极氧化 | S45C | 无电解镀镍 | 弹簧钢 | ||||
| QBQ22 | 带衬层 | SUS304 | — | 聚氨酯 (自然色) |
肖氏A90 | SUS304 |
— | 不锈钢 |
|
| QBQ23 | 铝合金 | ||||||||
| QBQ12 | 带槽型 | 无衬层 | SUS304 | — | — | ||||

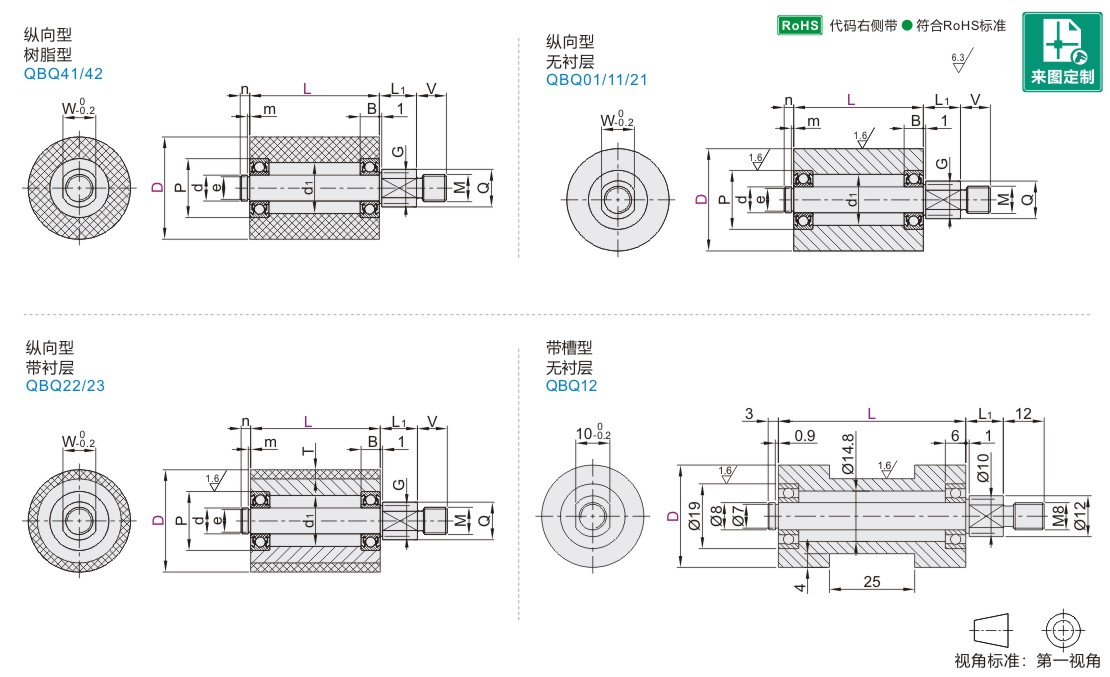

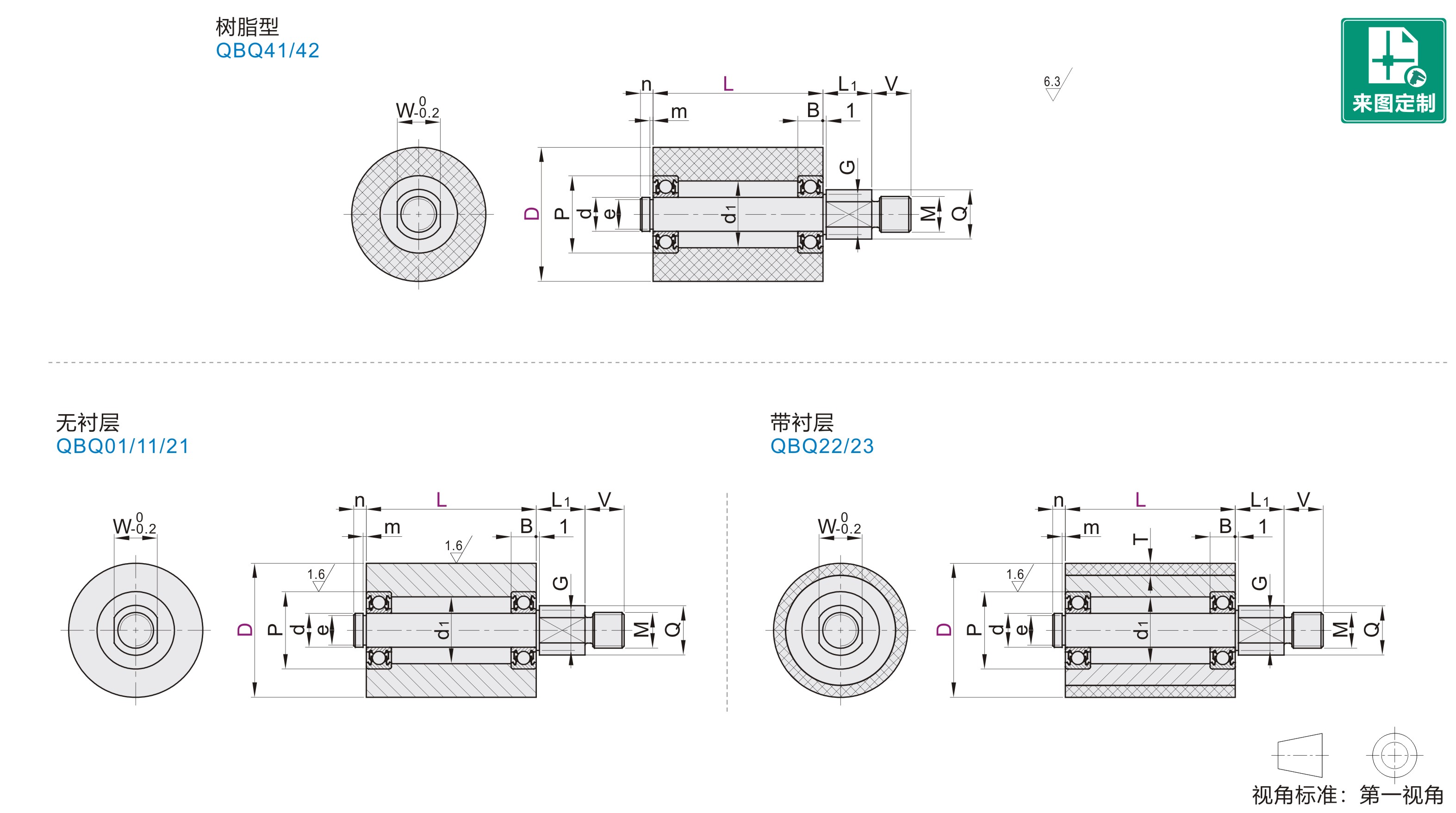

参数图
纵向型
| 型号 | L 最小单位5 |
L1 | d | V | Q | G | e | n | m | d1 | P | B | M | W | T | 轴承型号 | 挡圈型号 | ||
| 代码 | D | QBQ22/23 | QBQ01/21 | QBQ11/22/23/41/42 | |||||||||||||||
| QBQ41 QBQ42 QBQ01 QBQ11 QBQ21 QBQ22 QBQ23 |
20* | 20~60 | 11 | 6 | 9 | 10 | 8 | 5 | 2 | 0.7 | 9.8 | 15 | 5 | M6 | 8 | — | BAF696ZZ | TBP11-5 | TBP12-5 |
| 25 | 3 | ||||||||||||||||||
| 30 | 8 | 12 | 12 | 10 | 7 | 3 | 0.9 | 14.8 | 19 | 6 | M8 | 10 | BAF698ZZ | TBP11-7 | TBP12-7 | ||||
| 35 | 10 | 15 | 15 | 13 | 9.6 | 1.15 | 17.8 | 22 | M10 | 13 | BAY6900ZZ | TBP01-10 | TBP02-10 | ||||||
| 40 | 12 | 18 | 18 | 14 | 11.5 | 23.8 | 28 | 8 | M12 | 14 | BAY6001ZZ | TBP01-12 | TBP02-12 | ||||||
| 50 | 25~60 | 32 | 10 | BAY6201ZZ | |||||||||||||||
带*号规格不适用QBQ22/23带衬层型。
带槽型
| 型号 | L | L1 | 轴承型号 | 挡圈型号 | ||||||||||||||
| 代码 | D | |||||||||||||||||
| QBQ12 | 30 | 55 | 11 | BAF698ZZ | TBP12-7 | |||||||||||||
-
