同步轮拉手轴承座减震器滚针导柱
商品分类
      常规选型
      图纸选型
      型号：

      型号筛选

      未生成型号，还有 7 项未选择

      代码

      参数选型

      形状

      滚轮（球）材质

      轴承

      产品选型

      外径D(mm)

      内径d(mm)

      长度L(mm)

      图片仅供参考，请以已选的规格为准

        包胶滚轮 直柱型 包胶POM 通孔型/轴承型

        条件筛选：

        产品类型 压入型
        轴承材质 钢
        尺寸选择 L尺寸选择
        滚轮（球）表面处理 无
        衬层（壳体）材质 POM(白色）
        种类筛选 树脂滚轮

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码
            		 类型
            		 材质

            芯材

            		 衬层  轴承
             QAC03 直柱形 SUS304
            		 POM(白色）
            		 —
             QAC04 铝合金
            QAC05 带轴承型 SUS304
            钢
            QAC06 铝合金



            材质颜色请以实物为准，不同批次可能存在轻微色差；产品表面
            的粗糙度也会因批次不同而可能不同。
            树脂材料容易因吸水而导致尺寸发生变化，因此请不要长期保存。
            树脂材料易因温度变化而变形，产生尺寸变化，温度每变化1℃，
            尺寸可能会有0.1mm左右的变化。保管产品时，请保持在20℃
            左右进行存放。

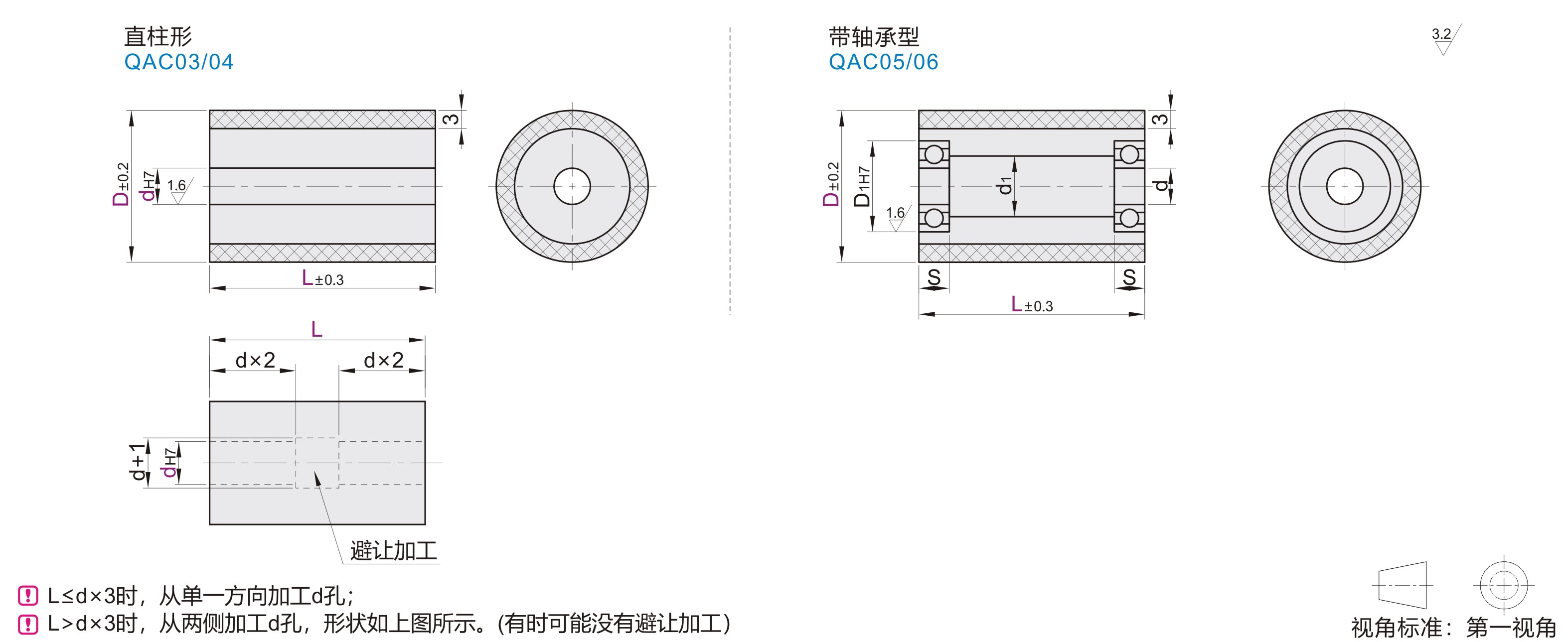

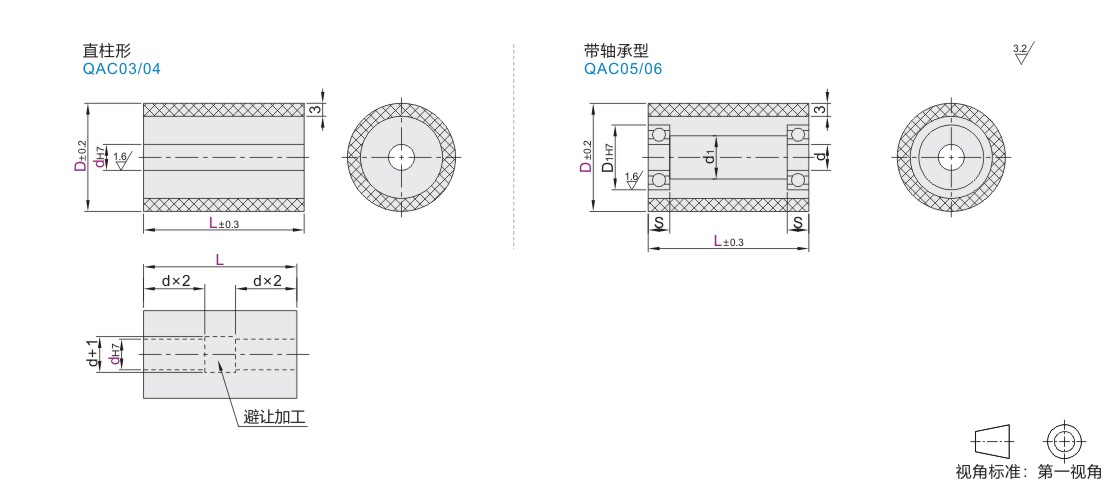

            参数图





            选型表



            直柱型

            型号
            		     d
            		 L
            代码 D
            QAC03
            QAC04            		 20     8            15    20    25   30  40   50
            25     8   10   12
            30     8   10   12   15
            35          10   12   15   20                   20   25   30   40   50
            40
            50                 12   15   20   25                          25   30   40   50



            带轴承型

            型号 L D1 d d1 S 使用轴承
            代码 D
            QAC05
            QAC06            		 25  20   25   30   40   50  15  6  10  5  696ZZ×2
            30  19  8  15  6  698ZZ×2
            35  22  10  18  6900ZZ×2
            40         25   30   40   50  28  12  24  8  6001ZZ×2
            50  32  15  28  9  6002ZZ×2
