图片仅供参考，请以已选的规格为准
包胶滚轮 锂电型 标准型/薄壁型/对称型
条件筛选：
形状 直柱形
轴承 无
包胶范围 滚轮表面
是否包胶 包胶
滚轮（球）表面处理 无
衬层硬度 邵氏A90/A70
衬层（壳体）材质 聚氨酯
种类筛选 包胶锂电滚轮
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 10 项未选择
代码
参数选型
产品类型
滚轮（球）材质
产品选型
外径D(mm)
长度L(mm)
60~300
/5
沉头深度B(mm)
包胶单边厚度T(mm)
h
衬层硬度(邵氏)
衬层颜色
技术图档
3D预览
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
同轴度 |
|
| 芯材 | 衬层 | |||
| QAA21 | 单向标准型 | AL6061 | 聚氨酯 | 0.02 |
| QAA22 | AL7075 | |||
| QAA26 | 单向薄壁型 | AL6061 | ||
| QAA27 | AL7075 | |||
| QAA31 | 单向对称型 | AL6061 | ||
| QAA32 | AL7075 | |||

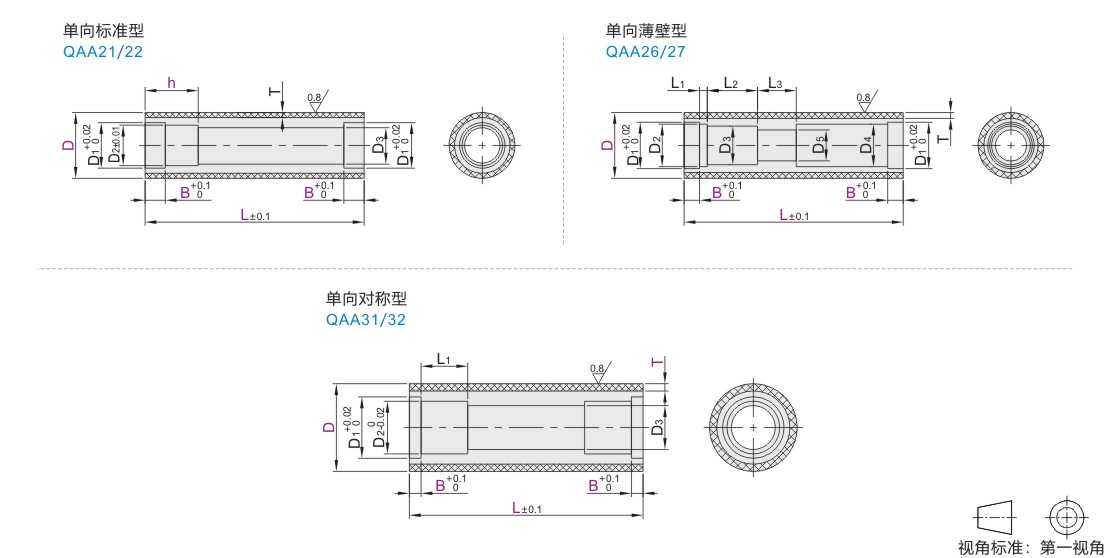

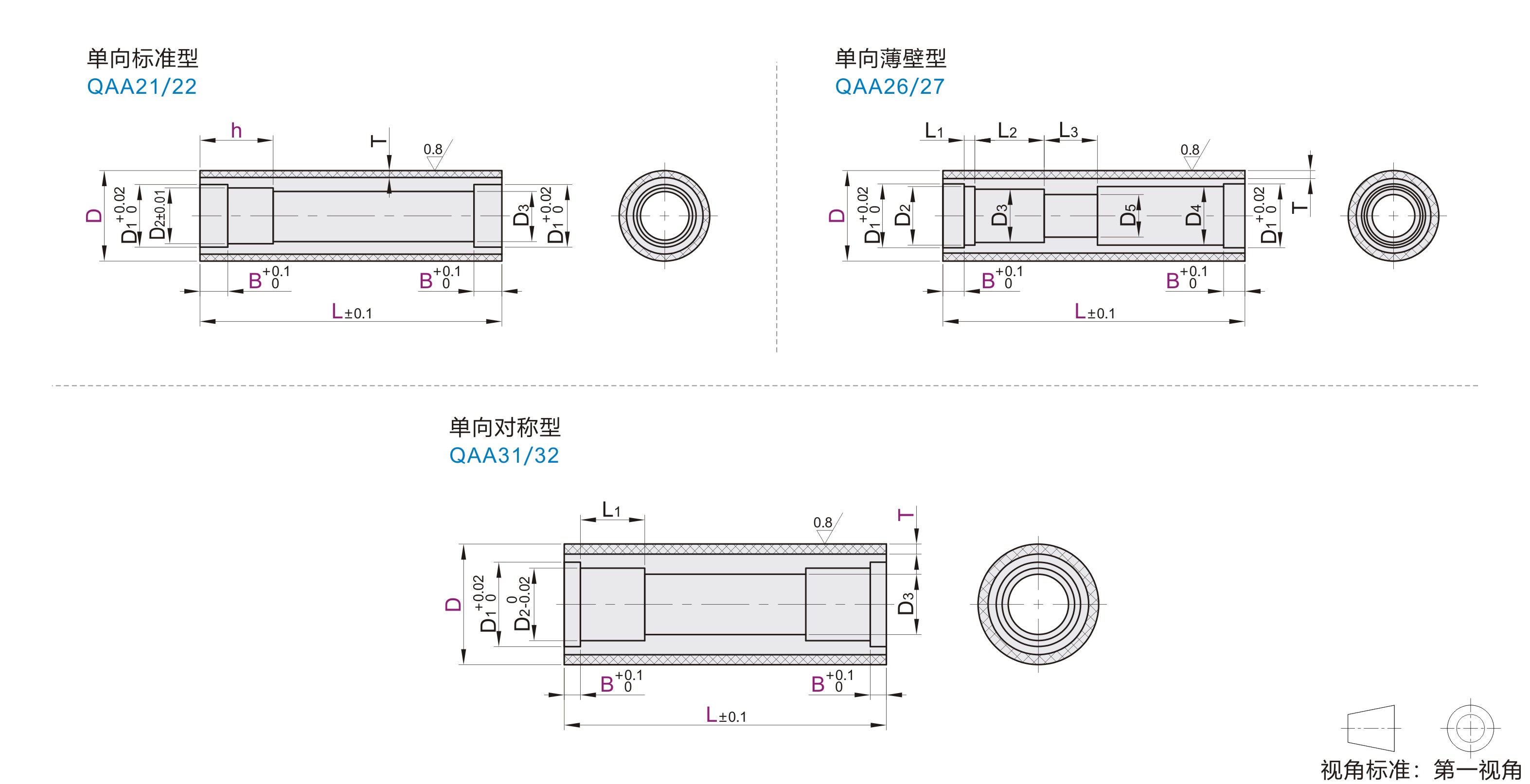

参数图
选型表
单向标准型
| 型号 |
L 最小单位5 |
B |
h |
衬层硬度 （邵氏） |
衬层颜色 |
T |
D1 |
D2 |
D3 |
|
| 代码 | D | |||||||||
| QAA21 QAA22 |
13 | 60~300 | 4 5 |
10.5 | A70 A90 |
N(自然色) G(灰色) BR(棕色) R(红色) B(黑色) |
1 | 9 | 8 | 7 |
| 18 | 17 | 1.5 | 12 | 10 | 9 | |||||
| 20 | ||||||||||
单向薄壁型
| 型号 |
L 最小单位5 |
B |
衬层硬度 （邵氏） |
衬层颜色 |
T |
L1 |
L2 |
L3 |
D1 |
D2 |
D3 |
D4 |
D5 |
|
| 代码 | D | |||||||||||||
| QAA26 QAA27 |
17 | 60~300 | 4 5 |
A70 A90 |
N(自然色) G(灰色) BR(棕色) R(红色) B(黑色) |
1.5 | 2 | 13 | 10 | 12 | 11 | 10 | 11 | 8 |
| 18 | 1 | 1 | 12 | 3 | 14 | 13 | 12 | 13 | 10 | |||||
| 30 | 2 | — | 17 | 10 | 21 | — | 18 | 18 | 15 | |||||
单向对称型
| 型号 |
L 最小单位5 |
B |
T |
衬层硬度 （邵氏） |
衬层颜色 |
L1 |
D1 |
D2 |
D3 |
|
| 代码 | D | |||||||||
| QAA31 QAA32 |
30 | 60~300 | 4 5 |
2.5 3 3.5 |
A70 A90 |
N(自然色) G(灰色) BR(棕色) R(红色) B(黑色) |
16 | 21 | 18 | 15 |
-
