      产品选型

      规格

      查看大图

      图片仅供参考，请以已选的规格为准

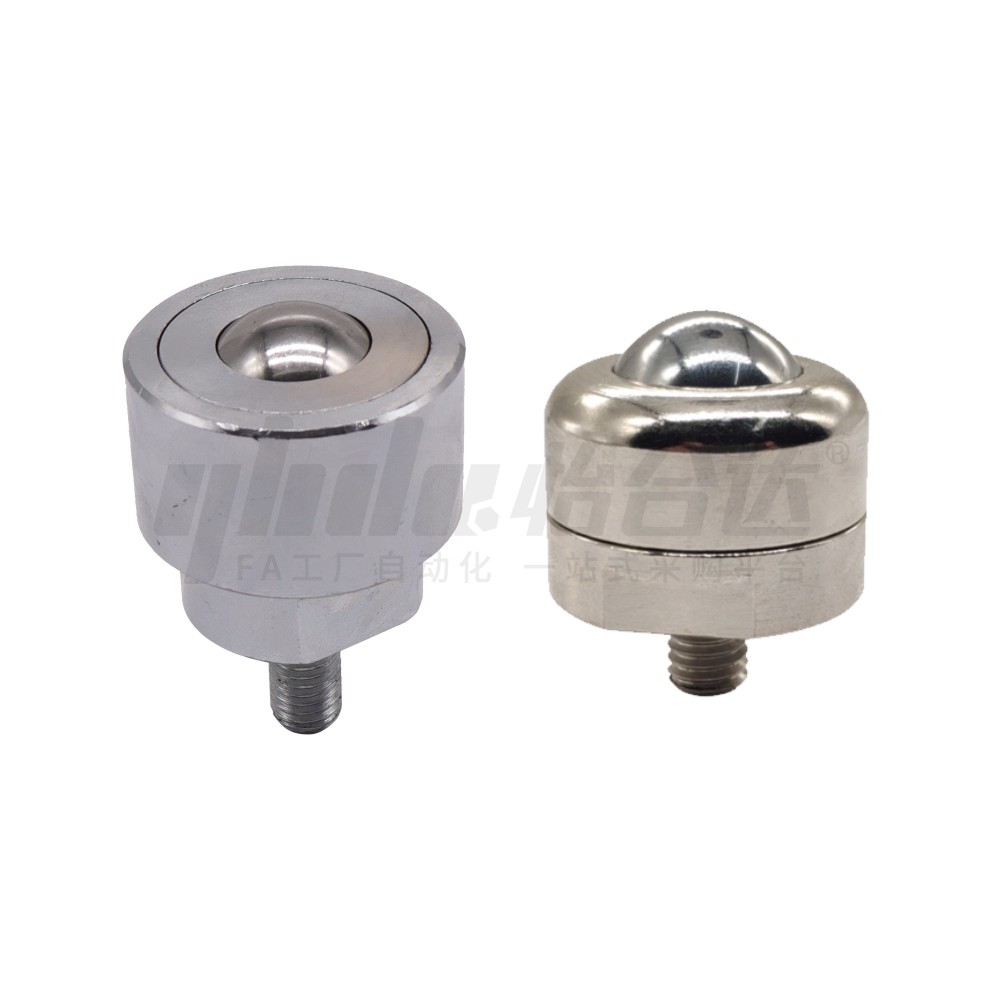

        钢制万向球 车削型 螺杆切削式 标准型 垃圾孔排出型 垃圾槽排出型

        条件筛选：

        种类筛选 万向球
        产品类型 钢制
        安装方式 螺杆切削式
        制作工艺 车削

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型
            		 材质 表面处理
            主体 主球 封盖 主体 主球
            QDE59 螺杆切削式 标准型 S45C SUJ2 S45C 镀铬  一
            QDE60 SUS440C 黑色电泳
            QDE64 SUS304 SUS304 SUS304 一
            QDE61 SCM415H SUJ2 S20C 镀镍
            QDE62 垃圾孔排出型
            QDE63 垃圾槽排出型



            当主球为非不锈钢材质时，出厂前会进行涂抹防锈油处理，为避免产品生锈，建议在使用的过程中定期维护。

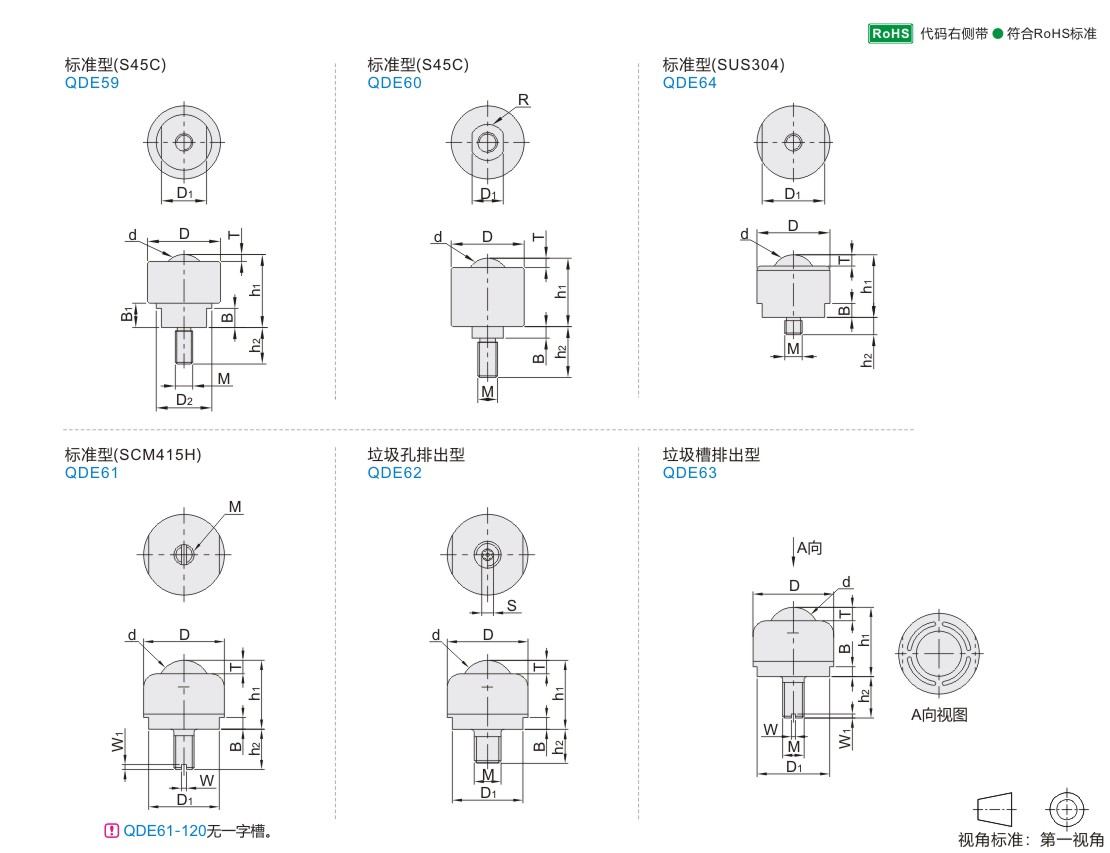

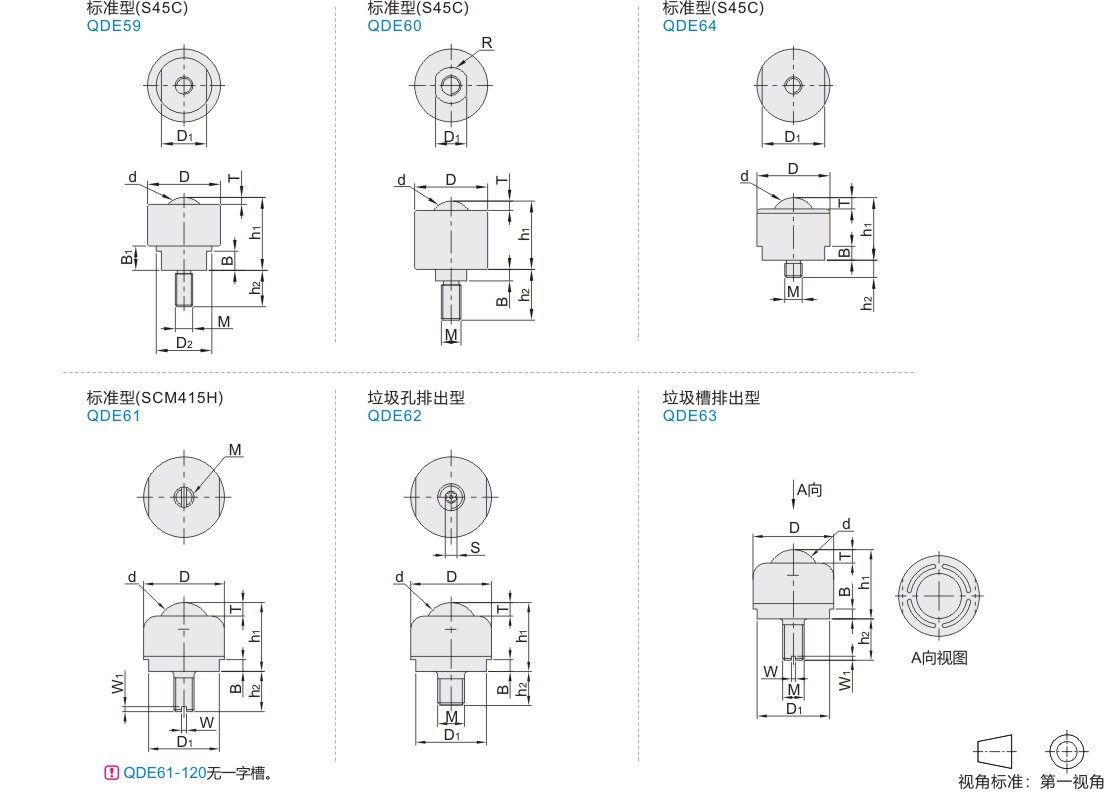

            参数图

            标准型(S45C)

            型号 D D1 D2
            		 R d h1 T h2 B
            		 B1 M
            		 耐负载
            N(kgf)
            代码 规格
            QDE59 8 42 26 36 — 25.4 42 4 21 11 14 M10 1500(150)
            QDE60 45 44.5 19 — 11 41.7 5.7 31 7 — M12 1323(135)
            QDE64 120 42 36 — 36 6.5 10 8 M10 1500(150)



            标准型(SCM415H)

               型号 D D1 d B h1 h2 T M W W1 耐负载
            N(kgf)
            代码 规格
            QDE61 10 15 13 9.525 3.5 15 12 2.5 M6 1.5  1.5 15
            20 24 21 15.875 4.5 20.5 4 35
            50 30 27 19.05 6 26 20 5 M8 60
            120 42 36 25.4 8 36 6.5 M10 一 一 150



            垃圾孔排出型

            型号 D D1 d B h1 h2 T M S 垃圾
            排出孔            		 耐负载
            N(kgf)
            代码 规格
            QDE62 20 24  21  15.875  4.5 20.5 10  4 M8 3.5  螺纹部   35
            50 30  27  19.05  6  26 5   60
            120  42  36  25.4  8  42 20  6.5  M10 5    150



            垃圾槽排出型

            型号 D D1 d B h1 h2 T M W W1 垃圾
            排出孔            		 安装
            方向            		 耐负载
            N(kgf)
            代码 规格
            QDE63 20A 24  21  15.875  4.5  20.5  10  4  M6 1.5  1.5  壳体
            头部            		 滚珠
            向下用            		 35
            50 30  27  19.05  6  26  5  M8 60
            120  42  36  25.4  8  36  20  6.5  M10 150
