        钢制万向球 车削型 带弹簧圆柱型

        条件筛选：

        主体材质 S45C
        产品类型 钢制
        安装方式 圆柱型
        主体表面处理 发黑
        特征 带弹簧
        制作工艺 车削
        滚轮(球)材质 SUJ2
        种类筛选 万向球

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 主体材质 主球材质 封盖材质
            		 表面处理
            国标 相当 国标 相当 主体 主球
            QDE71 圆柱型 带弹簧 45  S45C GCr15 SUJ2 S20C 发黑 一



            当主球为非不锈钢材质时，出厂前会进行涂抹防锈油处理，为避免产品生锈，建议在使用的过程中定期维护。

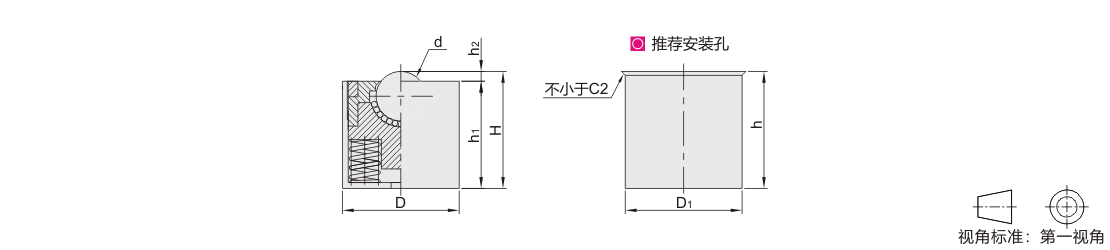

            参数图


             选型表

            型号
            		 D
            		 d
            		 H
            		 h1
            		 h2
            		 安装尺寸(推荐)
            		 压缩量/耐负载（kg）
            代码 规格 D1 h 0.5mm 1.0mm 1.5mm 2.0mm
            QDE71 30  30   15.875 31 28 3 >30 29  24 26  28  30
            38  38  19.05 38 35 >38 36  60 65  70  75
            44  44  25.4 45 40.3 4.7 >44 43  120 140  160  180
            60  60  60 55 5 >60 58  240 260  280  300
