重型钢制万向球车削型半压入式全压入式

条件筛选：

产品类型重型钢制

安装方式压入式

制作工艺车削

种类筛选万向球

产品型号：

请先点击左侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

SKU信息

3D模型

3D图库

技术图档

全部型号

3D预览

材质图

参数图

材质图

代码	类型		材质				表面处理
			主体	调整环	主球	副球	主体	主球
QFA01	压入式	半压入式	S45C	S45C	SUJ2	SUJ2	镀镍	—
QFA03							镀铬
QFA04					尼龙
QFA05					POM
QFA02			SUS304	SUS304	SUS304	SUS304	—
QFA11		全压入式	S45C	S45C	SUJ2	SUJ2	镀镍
QFA13							镀铬
QFA14					尼龙
QFA15					POM
QFA12			SUS304	SUS304	SUS304	SUS304	—

当主球为非不锈钢材质时，出厂前会进行涂抹防锈油处理，为避免产品生锈，建议在使用的过程中定期维护。

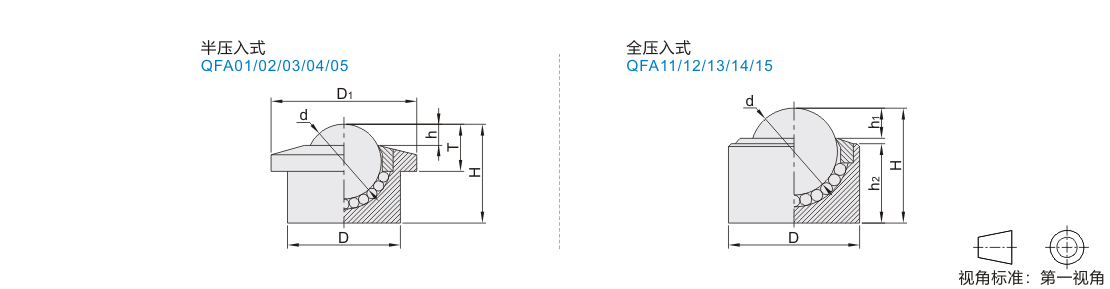

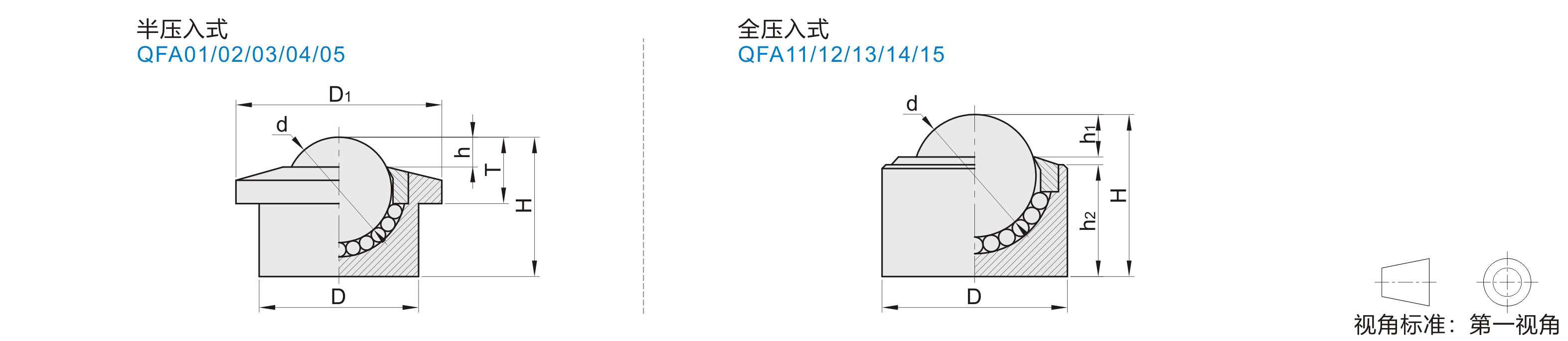

参数图

半压入式（镀镍/无表面处理）

型号		D	d	D1	h	T	H	单体载重(kg)		容许荷重(kg)		本体重量 (g)
代码	规格	D	d	D1	h	T	H	QFA01	QFA02	QFA01	QFA02	本体重量 (g)
镀镍 QFA01 无表面处理 QFA02	12	18	12	23	2	7.3	15.5	25	16	30	20	30
	15	24	15.875	31	4.5	10	21	40	24	50	32	60
	22	36	22.226	45	4	9.8	31	140	80	160	96	185
	25	38	25.4	45	7.2	14	31	180	100	200	120	190
	30	45	30.163	55	6.4	13.8	36.5	250	160	300	200	380
	38	57	38.1	69	8	16.5	46.5	380	200	420	240	920
	45	62	45	75	9	19	54	450	250	500	280	1100
	60	100	60	119	13	30	78	800	440	1200	600	3800

半压入式（镀铬）

型号		D	d	D1	h	T	H	单体载重(kg)
代码	规格	D	d	D1	h	T	H	QFA03	QFA04/05
QFA03 QFA04 QFA05	12	18	12	23	2	7.3	15.5	25	15
	15	24	15.875	31	4.5	10	21	40	25
	19	30	19.05	37	4.5	10	26	120	90
	22	36	22.226	45	4	9.8	31	180	120
	25	38	25.4	45	7.2	14	31	200	140
	30	45	30.163	55	6.4	13.8	36.5	300	200
	38	55	38.1	65	9.5	16	48	380	250
	45	62	45	75	9	19	54	500	300
	60	100	60	117	16	30	78	1400	850

全压入式（镀镍/无表面处理）

型号		D	d	H	h1	h2	单体载重(kg)		容许荷重(kg)		本体重量 (g)
代码	规格	D	d	H	h1	h2	QFA11	QFA12	QFA11	QFA12	本体重量 (g)
镀镍 QFA11 无表面处理 QFA12	8	15	8	10.3	1.7	8	5	3	8	5	6
	10	16	10	12.5	2.5	8.5	15	10	20	15	28
	12	22	12	17	2.5	14	25	20	30	25	35
	15	24	15.87	20	4	14	40	30	45	40	50
	22	36	22.2	31	6	23	80	60	100	80	190
	25	37	25.4	32	6.5	22.5	120	95	150	125	230
	30	45	30.16	38	8	27	180	150	200	170	340
	38	55	38.1	48	9.5	33.5	250	200	300	250	560
	45	62	45	53.4	11	37.6	400	300	350	350	900
	60	100	60	77.5	20	47.5	550	400	450	450	2100

全压入式（镀铬）

型号		D	d	H	h1	h2	单体载重(kg)
代码	规格	D	d	H	h1	h2	QFA13	QFA14/15
QFA13 QFA14 QFA15	8	12	8	10.3	2.3	8	10	6
	10	16	10	12.5	2.5	8.5	15	11
	12	22	12	17	3	13	25	15
	15	24	15.87	20	4	14	40	25
	22	36	22.2	31	6	23	180	120
	25	37	25.4	32	6.5	23	200	140
	30	44	30.16	38	8	27	300	200
	38	54	38.1	48	10	34	380	250
	45	62	45	54	10	41	500	300
	60	100	60	77.5	15	58.5	1400	850
