      产品选型

      D

      图片仅供参考，请以已选的规格为准

        经济型钢制万向球 车削型 法兰式

        条件筛选：

        主体材质 SUS304
        产品类型 钢制
        安装方式 法兰式
        主体表面处理 无
        特征 标准型
        制作工艺 车削
        滚轮(球)材质 SUS440C
        种类筛选 经济型万向球

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 主体材质 球
            国标 相当 材质 硬度
            E-QDA21 法兰式 标准型 0Cr18Ni9 SUS304 SUS440C 55HRC~

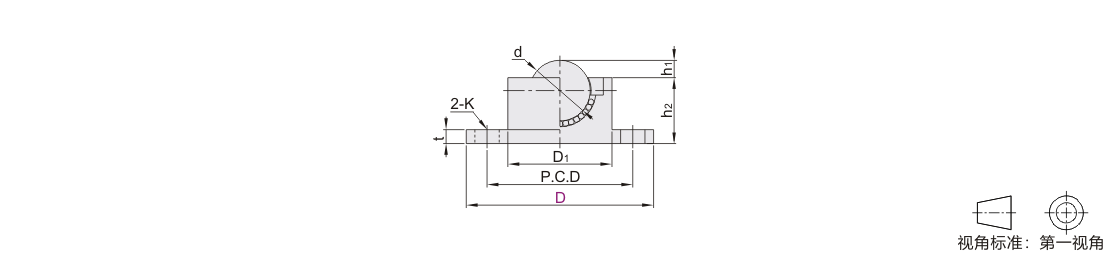

            参数图


            选型表

            型号
            		 D1 h1 h2
            		 t
            		 P.C.D d
            		 K
            		 耐负载
            N(kgf)
            代码 D
            E-QDA21 27 15 2.5 9.5 2 21 8.73 3.6 55(5.6)
            30 18 3.5 11.5 24 10.32 62(6.3)
            39 24 5.3 14.7 3 31.5 15.87 4.6 343(35)
            48 30 6.3 18.7 4 39 19.05 5.6 412(42)
