经济型钢制万向球 车削型 螺杆式 六角螺栓型 螺帽固定型
条件筛选：
主体材质 SUS304
产品类型 钢制
安装方式 螺杆式
主体表面处理 无
制作工艺 车削
滚轮(球)材质 SUS440C
种类筛选 经济型万向球
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 主体 | 材质 | 球材质 | ||
| 国标 | 相当 | 国标 | 相当 | |||
| E-QDE02 | 螺杆式 | 六角螺栓型 | 0Cr18Ni9 | SUS304 | 9Cr18Mo | SUS440C |
| E-QDE41 | 螺帽固定型 | |||||

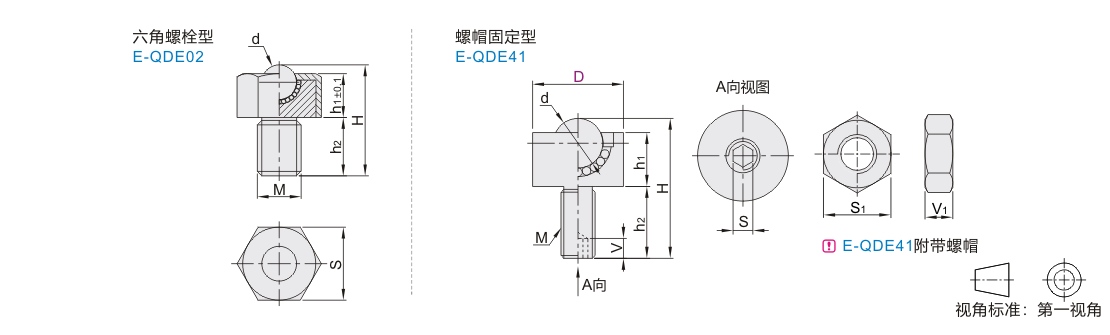

参数图
六角螺栓型
| 型号 |
M |
H |
h1 |
h2 |
d |
S |
耐负载 N(kgf) |
|
| 代码 | 规格 | |||||||
| E-QDE02 | 5 | 5 | 12.1 | 5 | 6 | 4 | 8 | 12(1.2) |
| 6 | 6 | 15.2 | 6 | 8 | 4.76 | 10 | 14(1.4) | |
| 8 | 8 | 18.5 | 7 | 10 | 5.56 | 13 | 41(4.2) | |
| 10 | 10 | 24.5 | 10 | 12 | 8.73 | 17 | 55(5.6) | |
| 12 | 12 | 29.5 | 11 | 15 | 10.32 | 19 | 62(6.3) | |
| 16 | 16 | 40.3 | 15 | 20 | 15.87 | 24 | 343(35) | |
| 20 | 20 | 49.3 | 18 | 25 | 19.05 | 30 | 412(42) | |
螺帽固定型
| 型号 |
M |
H |
d |
h1 |
h2 |
S |
S1 |
V |
V1 |
耐负载 N(kgf) |
|
| 代码 | D | ||||||||||
| E-QDE41 | 12 | 6 | 23 | 5.56 | 6.5 | 15 | 3 | 10 | 3.5 | 5 | 41(4.2) |
| 16 | 27 | 8.73 | 9.5 | 55(5.6) | |||||||
| 19 | 8 | 35 | 10.32 | 11.5 | 20 | 4 | 13 | 5 | 6.5 | 62(6.3) | |
| 25 | 40 | 15.87 | 14.7 | 343(35) | |||||||
| 31 | 10 | 50 | 19.05 | 18.7 | 25 | 5 | 17 | 6 | 8 | 412(42) | |
-
