查看大图
常规选型
图纸选型
型号筛选
未生成型号，还有 4 项未选择
代码
参数选型
主体材质
主体表面处理
产品选型
规格
图片仅供参考，请以已选的规格为准

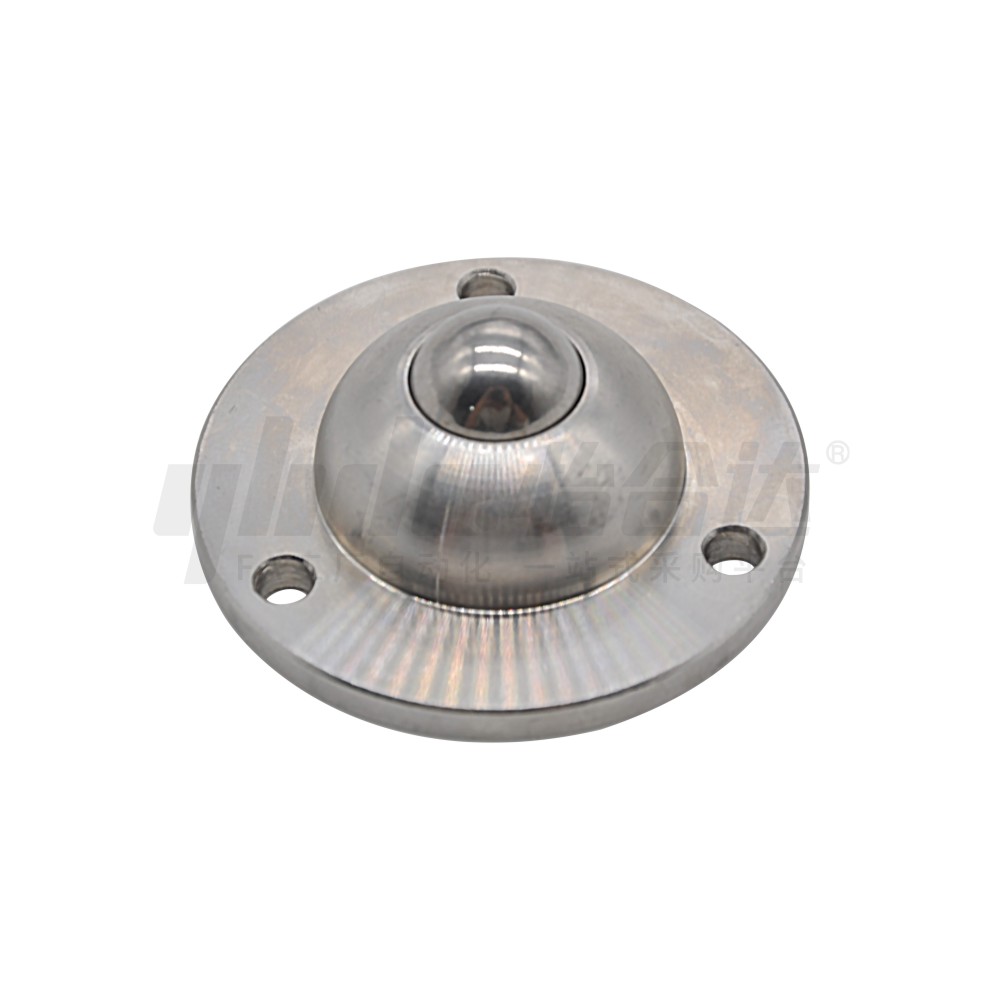

经济型重型钢制万向球 车削型 法兰式 标准型 镀镍/本色阳极氧化处理
条件筛选：
种类筛选 经济型万向球
产品类型 重型钢制
安装方式 法兰式
特征 标准型
制作工艺 车削
滚轮(球)材质 SUJ2
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
表面处理 |
|||||||
| 壳体 | 主体 | 调整环 | 主球 | 副球 | 主体 | 主球 | 壳体 | |||
| E-QFC01 | 法兰式 | 标准型 | S45C | S45C | S45C | SUJ2 | SUJ2 | 镀镍 | 一 | 镀镍 |
| E-QFC04 | 镀铬 | 镀铬 | ||||||||
| E-QFC02 | 铝合金 | SCM415 | SCM415 | 镀镍 | 本色阳极氧化 | |||||
当主球为非不锈钢材质时，出厂前会进行涂抹防锈油处理，为避免产品生锈，建议在使用的过程中定期维护。

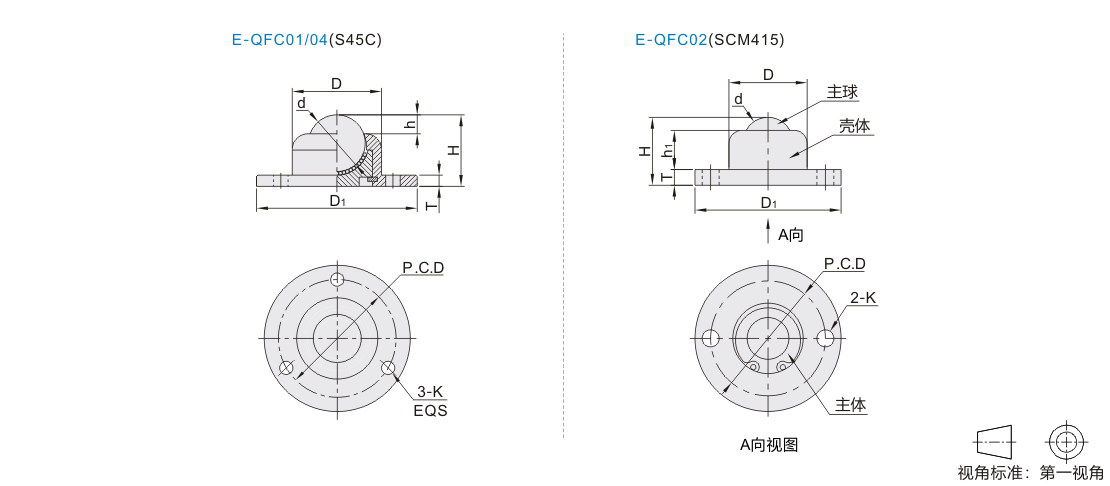

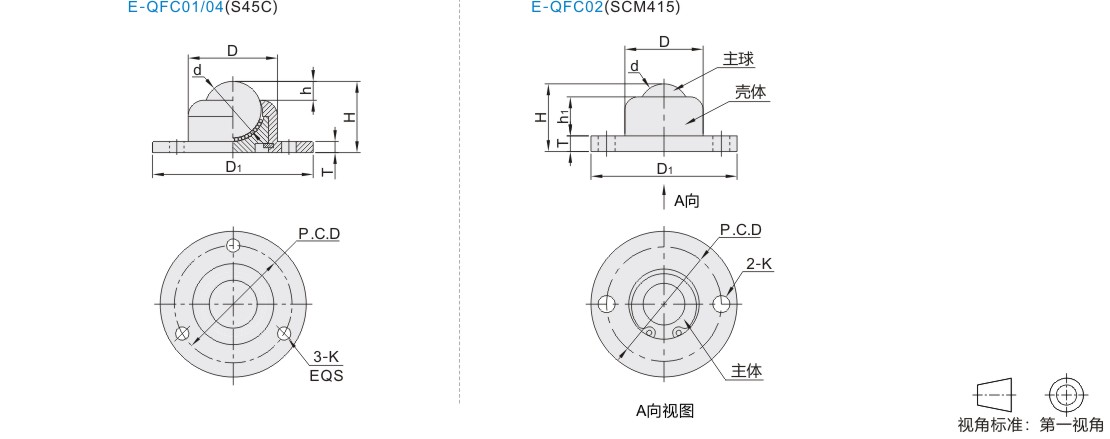

参数图
S45C
| 型号 | D | d | H | h | T | D1 | P.C.D | K | 单体载重 (kg) |
容许荷重 (kg) |
本体重量 (g) |
|
| 代码 | 规格 | |||||||||||
| E-QFC01 E-QFC04 |
15 | 30 | 15.87 | 20 | 4.6 | 5 | 54 | 48 | 5 | 40 | 50 | 120 |
| 19 | 40 | 19.05 | 26 | 6.5 | 67 | 55 | 5.5 | 80 | 100 | 220 | ||
| 25 | 45 | 25.4 | 32 | 8.5 | 72 | 58 | 6.5 | 130 | 150 | 320 | ||
| 38 | 60 | 38.1 | 47 | 13 | 94 | 80 | 250 | 300 | 810 | |||
| 45 | 66 | 45 | 54.5 | 15.5 | 12 | 104 | 87 | 8 | 350 | 450 | 1500 | |
| 51 | 91 | 51 | 76 | 13 | 149 | 120 | 9 | 450 | 550 | 4000 | ||
SCM415
| 型号 | D | d | D1 | h1 | T | P.C.D | H | K | 耐负载 N(kgf) |
|
| 代码 | 规格 | |||||||||
| E-QFC02 | 50 | 30 | 19.05 | 56 | 15 | 6 | 44 | 26 | 6.5 | 588(60) |
| 120 | 42 | 25.4 | 66 | 23.5 | 54 | 36 | 1470(150) | |||
-
