经济型钢制万向球 车削型 螺杆切削式
品牌名称：
怡合达
条件筛选：
主体材质 SCM415
产品类型 钢制
安装方式 螺杆切削式
主体表面处理 镀镍
制作工艺 车削
滚轮(球)材质 SUJ2
种类筛选 经济型万向球
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 材质 |
表面处理 |
||||
| 主体 | 主球 | 封盖 | 主体 | 主球 | |||
| E-QDE62 | 螺杆切削式 | 垃圾孔排出型 | SCM415H | SUJ2 | S20C | 镀镍 | 一 |
| E-QDE63 | 垃圾槽排出型 | ||||||
当主球为非不锈钢材质时 ，出厂前会进行涂抹防锈油处理 ，为避免产品生锈 ，建议在使用的过程中定期维护。

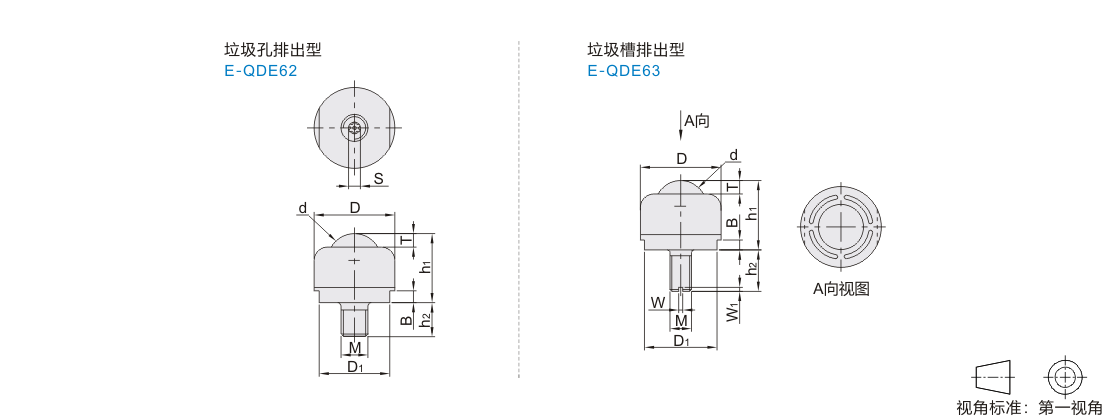

参数图
垃圾孔排出型
| 型号 |
D |
D1 |
d |
B |
h1 |
h2 |
T |
M |
S |
垃圾 排出孔 |
耐负载 N(kgf) |
|
| 代码 | 规格 | |||||||||||
| E-QDE62 | 20 | 24 | 21 | 15.875 | 4.5 | 20.5 | 10 | 4 | M8 | 3.5 | 螺纹部 | 35 |
| 50 | 30 | 27 | 19.05 | 6 | 26 | 5 | 60 | |||||
| 120 | 42 | 36 | 25.4 | 8 | 42 | 20 | 6.5 | M10 | 5 | 150 | ||
垃圾槽排出型
| 型号 |
D |
D1 |
d |
B |
h1 |
h2 |
T |
M |
W |
W1 |
垃圾 排出孔 |
安装 方向 |
耐负载 N(kgf) |
|
| 代码 | 规格 | |||||||||||||
| E-QDE63 | 20A | 24 | 21 | 15.875 | 4.5 | 20.5 | 10 | 4 | M6 | 1.5 | 1.5 | 壳体 头部 |
滚珠 向下用 |
35 |
| 50 | 30 | 27 | 19.05 | 6 | 26 | 5 | M8 | 60 | ||||||
| 120 | 42 | 36 | 25.4 | 8 | 36 | 20 | 6.5 | M10 | 150 | |||||
-
