        钢制万向球 车削型 挡圈固定向下使用型 法兰下置式/法兰上置式

        品牌名称：

        怡合达

        条件筛选：

        主体材质 S45C
        产品类型 钢制
        主体表面处理 无
        特征 挡圈固定向下使用型
        制作工艺 车削
        滚轮(球)材质 SUJ2
        种类筛选 万向球

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 主体材质 主球材质 表面处理
            国标 相当 国标 相当 主体 主球
            QDE55 法兰下置式 挡圈固定
            向下使用型            		 45  S45C GCr15 SUJ2 镀铬 一
            QDE56 法兰上置式



            当主球为非不锈钢材质时，出厂前会进行涂抹防锈油处理，为避免产品生锈，建议在使用的过程中定期维护。

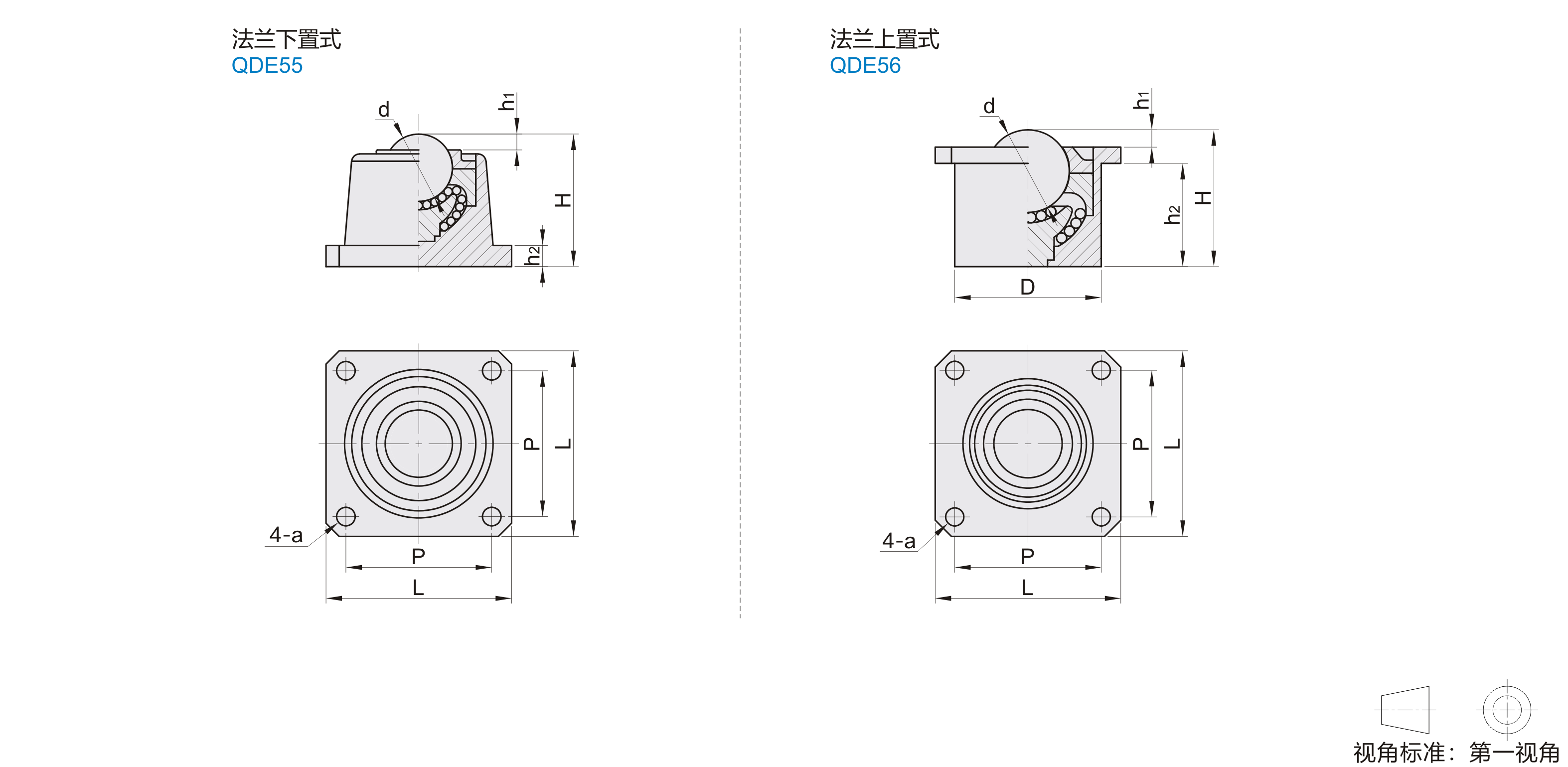

            参数图



             选型表

            型号
            		 d
            		 D
            		 h1 h2
            		 H
            		 L
            		 P
            		 a
            		 耐负载
            （kg）
            代码 规格
            QDE55 19 19.1 — 3.5 6 38 53 41 5.2 60
            22 22.2 4.5 6 40 60 45 6 120
            25 25.4 6 8 50 70 55 7 150
            38 38.1 9.7 10 75 100 80 9 300
            51 51 13 12 100 130 102 11 450
            76 76 16.5 20 150 200 160 18 650
            QDE56 12 12.7 24 3 17 24 45 35 4 8
            25 25.4 45 5.3 31.7 42 57 45 5.6 150
            38 38.1 60 12 37 62 76 58 7 300
            51 51 102 14.3 64.7 98 127 102 11 450
            76 76 135 15 95 125 170 135 16.5 600
