        重型钢制万向球 车削型 螺杆式 标准型/带台阶型/带扁位型

        品牌名称：

        怡合达

        条件筛选：

        产品类型 重型钢制
        安装方式 螺杆式
        制作工艺 车削
        种类筛选 万向球

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码
            		 类型
            		 材质
            		 表面处理
            主体 调整环 主球 副球 主体 主球
            QFB11 螺杆式 标准型 S45C S45C SUJ2 SUJ2 镀镍 —
            QFB12 SUS304 SUS304 SUS304 SUS304 —
            QFB10 带台阶型 S45C S45C SUJ2 SUJ2 镀铬
            QFB15 尼龙
            QFB16 POM
            QFB17 SUS304 SUS304 SUS304 SUS304 —
            QFB13 带扁位型 S45C S45C SUJ2 SUJ2 镀镍
            QFB14 SUS304 SUS304 SUS304 SUS304 —


            当主球为非不锈钢材质时，出厂前会进行涂抹防锈油处理，为避免产品生锈，建议在使用的过程中定期维护。

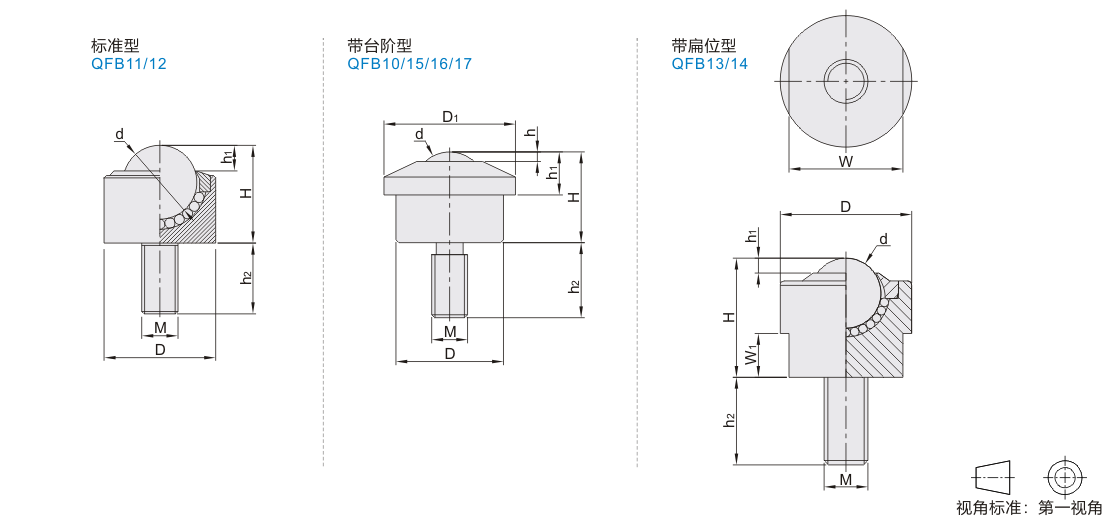

            参数图


            标准型

            型号
            		 D
            		 d
            		 H
            		 h1 h2
            		 M
            		 单体载重(kg)
            		 容许荷重(kg)
            		 本体重量
            (g)
            代码 规格 QFB11 QFB12 QFB11 QFB12
            QFB11
            QFB12            		 8 15 8 13.6 1.7 20 M5 8 5 15 10 20
            12 22 12 17 2.5 15 M8 25 15 30 20 35
            15 24 15.87 21 6 18 40 30 45 40 60
            22 36 22.23 31 4 22 M10 90 70 100 80 200
            25 38 25.4 32 6.5 25 M12 130 100 150 120 235
            30 45 30.17 36.5 6.4 30 M16 250 200 300 250 410
            38 54 38.1 48 9.5 30 300 220 350 280 600


            带台阶型

            型号 D d D1 H h h1 h2 M 耐负载(kg) 本体重量(g)
            代码 规格 QFB10 QFB15/16/17 QFB10 QFB15/16/17 QFB10 QFB15/16/17 QFB10
            (S45C)
            QFB10
            QFB15
            QFB16

            (SUS304)
            QFB17            		 8 15 8 19.5 11.1 2 4.3 4.3 12 12 M5 15 10 20
            12 18 12 22 15.5 3.2 7.3 7.3 15 15 M6 35 25 40
            15 24 15.875 31 21 4 10 10 18 18 M8 70 40 85
            22 36 22.225 44.5 31 6 11 9.8 22 22 M10 200 180 250
            25 38 25.4 44.5 31 7.2 14 14 25 25 M12 220 200 280
            30 45 30.1625 54.5 36.5 8 13.8 13.8 30 30 M16 350 300 410
            38 55 38.1 64.5 48 9.6 16 16 450 380 780
            45 62 45 74.5 54 9 19 19 45 45 M20 550 500 1150
            60 100 60 117 78 16 30 30 60 60 M24 1600 1400 4000


            带扁位型

            型号 D d H h1 h2 M W W1 单体载重(kg) 容许荷重(kg) 本体重量
            (g)
            代码 规格 QFB13 QFB14 QFB13 QFB14
            QFB13
            QFB14            		 8 15 8 13.6 1.7 20 M5 13 5 8 5 15 10 20
            12 22 12 17 2.5 15 M8 20 7 25 15 30 20 35
            15 24 15.87 21 4 18 40 30 45 40 60
            22 36 22.23 31 6 22 M10 32 10 90 70 100 80 200
            25 38 25.4 32 6.5 25 M12 34 130 100 150 120 235
            30 45 30.17 36.5 6.4 30 M16 41 13 250 200 300 250 410
            38 54 38.1 48 9.5 50 300 220 350 280 600
