同步轮拉手轴承座减震器滚针导柱
商品分类
      常规选型
      图纸选型
      型号：

      型号筛选

      未生成型号，还有 3 项未选择

      代码

      参数选型

      滚轮(球)材质

      产品选型

      规格

      图片仅供参考，请以已选的规格为准

        钢制万向球 车削型 压入式 标准型

        条件筛选：

        主体材质 SUS304
        产品类型 钢制
        安装方式 压入式
        主体表面处理 无
        特征 标准型
        制作工艺 车削
        种类筛选 万向球

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            案例动画

            材质图

            参数图

            材质图
            代码 类型 主体/调整环材质 主球 副球
            国标 相当 材质 硬度 材质 硬度
            QDC21 压入式 标准型 0Cr18Ni9 SUS304 SUS440C HRC55~ SUS440C HRC55C
            QDC22 POM(聚缩醛) —

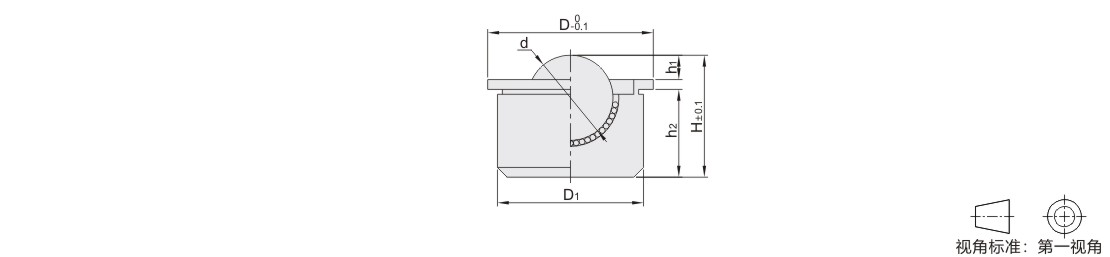

            参数图



            选型表

            型号
            		 D
            		 D1
            		 H
            		 h1
            		 h2
            		 d
            		 耐负载N(kgf)
            代码 规格 QDC21 QDC22
            QDC21
            QDC22            		 7.5 9 7.5 6.1 1.1 4 4 12(1.2) 6(0.6)
            9 11 9 7.2 1.2 5 4.76 14(1.4) 7(0.7)
            11 13 11 8.5 1.5 6 5.56 41(4.2) 27(2.8)
            15 17 15 12.5 2.5 9 8.73 55(5.6) 34(3.5)
            18 20 18 14.5 3.5 10 10.32 62(6.3) 55(5.6)
            24 26 24 20.8 5.3 14 15.87 343(35) 69(7)
            30 32 30 25.3 6.3 17 19.05 412(42) 82(8.4)
