        钢制万向球 车削型 螺杆式 全螺纹型

        条件筛选：

        产品类型 钢制
        安装方式 螺杆式
        特征 全螺纹型
        制作工艺 车削
        种类筛选 万向球

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 主体材质 主球材质 表面处理
            国标 相当 国标 相当 主体 主球
            QDE16 螺杆式 全螺纹型 45  S45C GCr15 SUJ2 发黑 一
            QDE17 0Cr18Ni9Cu3 SUSXM-7 9Cr18Mo SUS440C 一
            QDE18 一 POM
            QDE19 尼龙



            当主球为非不锈钢材质时，出厂前会进行涂抹防锈油处理，为避免产品生锈，建议在使用的过程中定期维护。

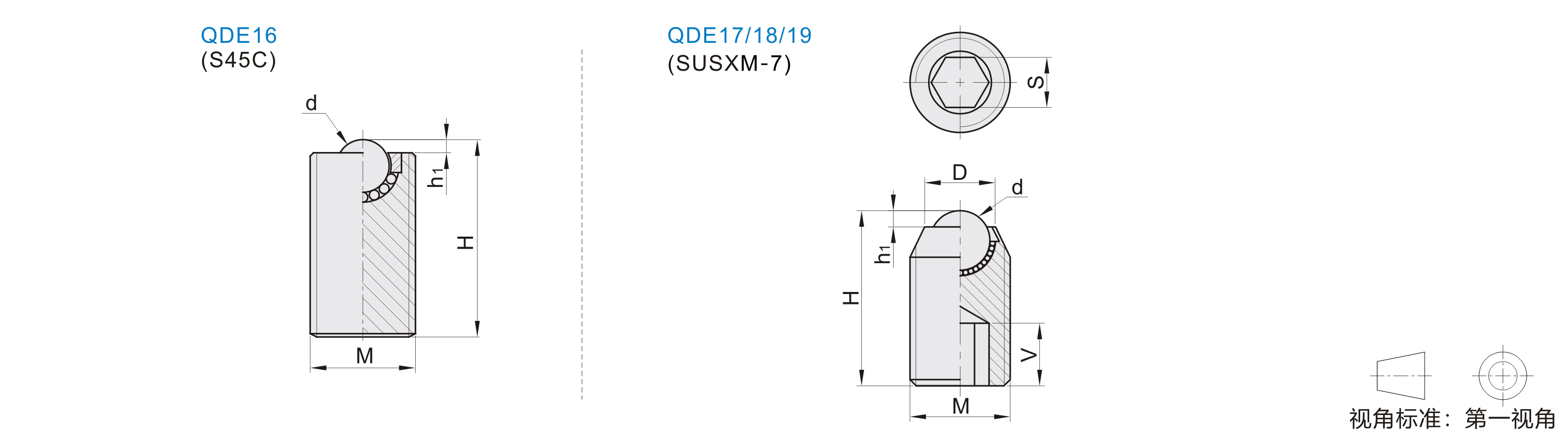

            参数图


             选型表

            型号
            		 D
            		 M
            		 H
            		 h1 d
            		 S
            		 V
            		 单体载重
            (kg)            		 容许荷重
            (kg)            		 耐负载N
            （kgf）
            代码 规格
            QDE16 8 — 16 30 2 8 — — 5 8 —
            QDE17
            QDE18
            QDE19            		 6 3.5 6 12 0.9 3.18 3 3.5 — — 2(0.2)
            8 5 8 14 1.3 4.76 4 5 5(0.5)
            10 7 10 16 1.2 4.76 5 6 14(1.4)
            12 8 12 20 1.5 5.56 6 8 41(4.2)
            16 12 16 25 2.5 8.73 8 10 55(5.6)
            20 15 20 30 3.5 10.32 10 12 62(6.3)
