      产品选型

      规格

      图片仅供参考，请以已选的规格为准

        钢制万向球 车削型 螺杆式

        条件筛选：

        产品类型 钢制
        安装方式 螺杆式
        特征 经济型
        制作工艺 车削
        种类筛选 万向球

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理
            主体 主体 主体 主球
            QDE31 螺杆式 经济型   S45C SUJ2 镀镍 一
            QDE32 镀铬
            QDE36 尼龙
            QDE37 POM
            QDE38 SUS304 SUS304 一


            当主球为非不锈钢材质时，出厂前会进行涂抹防锈油处理，为避免产品生锈建议，在使用的过程中定期维护。

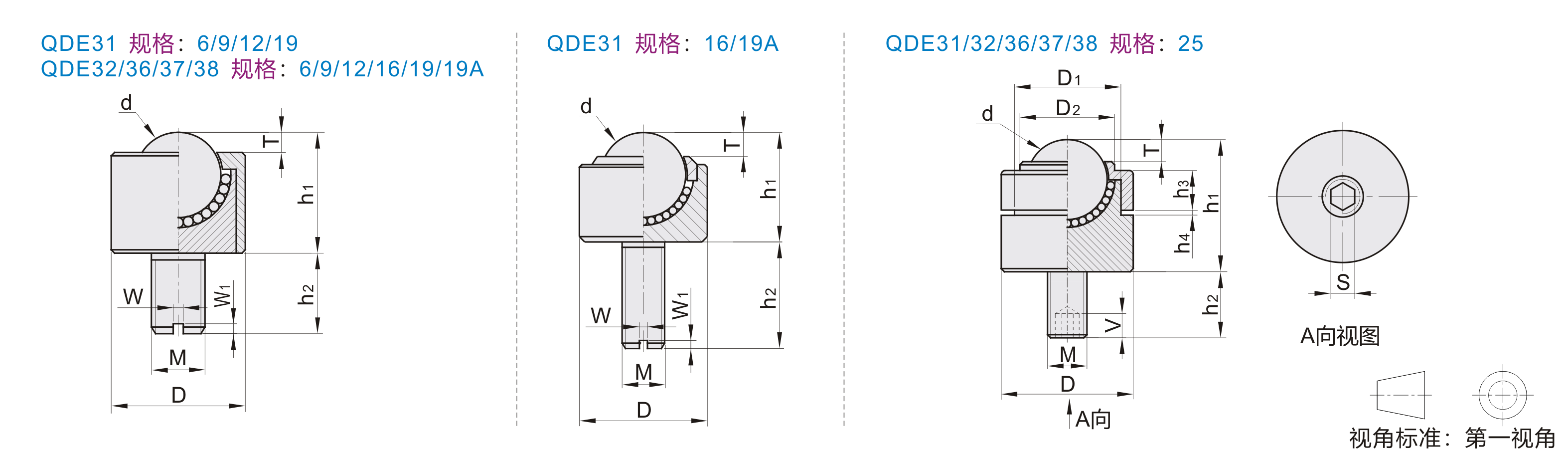

            参数图


             选型表

            型号 D
            		 M
            		 T d h1 h2 W W1 D1 D2 h3 h4 S V 耐负载(kg)
            代码 规格 QDE31 QDE32/36/37/38 QDE31 QDE32 QDE36 QDE37 QDE38
            (S45C)
            QDE31
            QDE32
            QDE36
            QDE37

            (SUS304)
            QDE38            		 6 12 6 1.5 1.5  6.35  9 12 1.5  1.5 — — — — — — 5  5  3  3  3
            9 15 2.5 2.5  9.525  15 7  7  5  5  5
            12 20 8 3 3 12.7  18 8  10  8  8  8
            16 24 6 4.5 4 15.875  20.5 16  20  15  15  15
            19 8 4 19.05  26 20 40  40  30  30  30
            19A 32 50  50  40  40  40
            25 42 10 7 7 25.4  42 21 — — 36  31.3  17.5  1.5  5  7  100  200  160  160  160
