        塑制万向球 插入型 粘接式

        条件筛选：

        主体材质 POM(聚缩醛）
        产品类型 塑制
        安装方式 粘接式
        主体表面处理 无
        特征 插入型
        制作工艺 车削
        滚轮(球)材质 POM(聚缩醛）
        种类筛选 万向球

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            案例动画

            材质图

            参数图

            材质图
            代码 类型 主体/调整环材质
            		 主球
            		 副球
            国标 相当 材质 硬度 材质 硬度
            QDC23 粘接式   插入型 — POM(聚缩醛) POM(聚缩醛) — SUS440C HRC55~

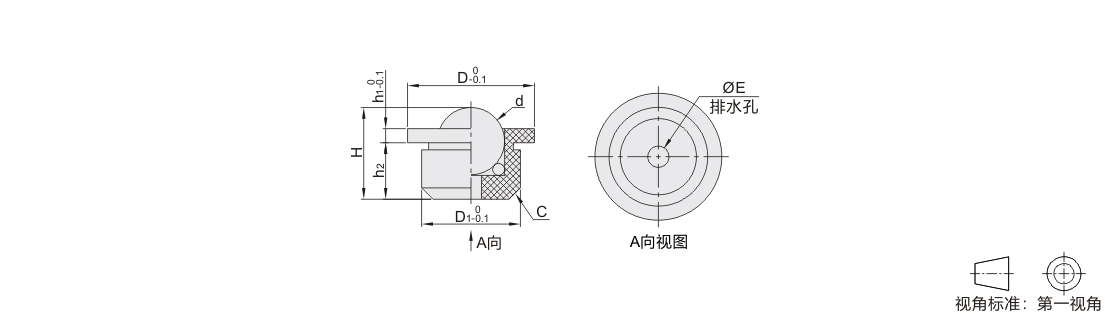

            参数图


             选型表

            型号
            		 D
            		 D1 h1
            		 h2
            		 d
            		 H
            		 E
            		 C
            		 耐负载
            N(kgf)
            代码 规格
            QDC23 7 9 7 1 4 4.76 6.5 1.5 0.8 2(0.2)
            9 11 9 5 5.56 7.5 2.5 1 4(0.4)
            13 15 13 8 8.73 11.8 3.5 7(0.7)
            15 17 15 8 10.32 12.5 3.5 11(1.1)
            20 22 20 1.5 11.5 15.87 18.2 5.3 14(1.4)
            24 26 24 15 19.05 23.1 6.4 21(2.1)
