      主体材质

      特征

      产品选型

      规格

      图片仅供参考，请以已选的规格为准

        塑制万向球 注塑型 法兰式 标准型 窄耳型 嵌入型

        条件筛选：

        产品类型 塑制
        安装方式 法兰式
        主体表面处理 无
        制作工艺 注塑
        滚轮(球)材质 尼龙
        种类筛选 万向球

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质
            主体 主球 副球
            QDH01 法兰式 标准型 尼龙 尼龙 —
            QDH11 窄耳型
            		 ABS POM SUS304
            QDH31 嵌入型 尼龙 尼龙 —

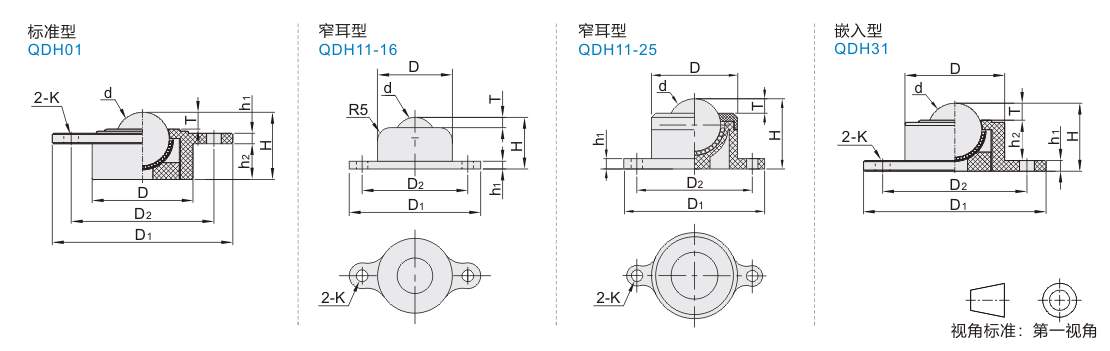

            参数图


             选型表

            型号
            		 D
            		 D1 D2
            		 K
            		 d
            		 H
            		 h1 h2
            		 T
            		 单体承重
            (kg)            		 容许荷重
            （kg）
            		 本体重量
            (g)
            代码 规格
            QDH01 25 43.5 86 68 7 25.4 32 5 15 8 20 25 120
            QDH11 16 29 51 41 4.5 15.875 20 3 — 4 8 10 35
            25 42 68 56 5.5 25.4 34 5 7 15 20 50
            QDH31 19 38 76 60 8.5 19.05 25 14 6 10 15
            25 43 86 68 25.4 32 19 8 20 25 120
