产品选型
规格
图片仅供参考，请以已选的规格为准
塑制万向球 车削型 六角螺栓型 全螺纹型
条件筛选：
产品类型 塑制
安装方式 螺杆式
主体表面处理 无
制作工艺 车削
种类筛选 万向球
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 材质 | ||
| 主体 | 主球 | |||
| QDC27 | 螺杆式 | 六角螺栓型 | POM | |
| QDC28 | PEEK | |||
| QDC29 | 全螺纹型 | POM | ||

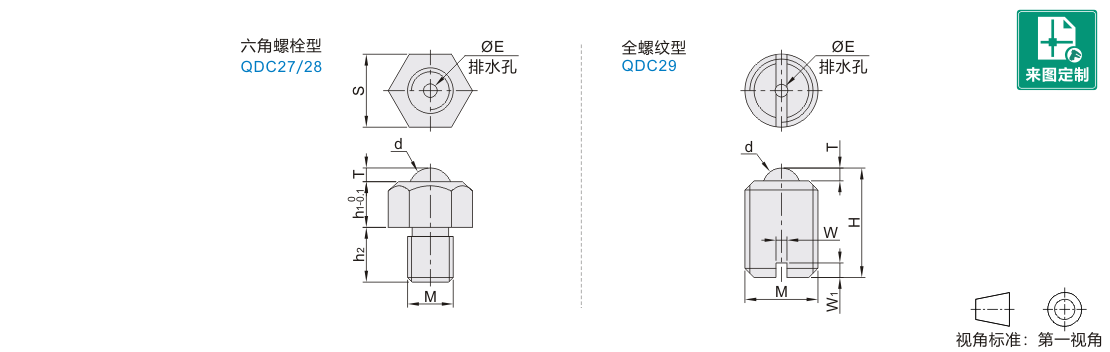

参数图
六角螺栓型
| 型号 |
M |
h1 |
h2 |
S |
E |
T |
d |
耐负载N(kgf) |
||||
| 代码 | 规格 | QDC27 | QDC28 | QDC27 | QDC28 | QDC27 | QDC28 | |||||
| QDC27 QDC28 |
5 | 5 | 5 | 6 | 8 | 1.5 | 1.5 | 1.5 | 4.76 | 4.76 | 2(0.2) | 2(0.2) |
| 6 | 6 | 6 | 8 | 10 | 2.5 | 1.7 | 2 | 5.56 | 6.35 | 4(0.4) | 5(0.5) | |
| 8 | 8 | 8 | 10 | 13 | 3 | 2.8 | 2.5 | 8.73 | 7.94 | 7(0.7) | 6(0.6) | |
| 10 | 10 | 10 | 12 | 17 | 3.5 | 3.5 | 3 | 10.32 | 9.53 | 11(1.1) | 8(0.8) | |
全螺纹型
| 型号 |
M |
H |
T |
d |
E |
W |
W1 |
耐负载 N(kgf) |
|
| 代码 | 规格 | ||||||||
| QDC29 | 8 | 8 | 14 | 1.5 | 4.76 | 1.5 | 1.2 | 1.5 | 2(0.2) |
| 10 | 10 | 16 | 1.7 | 5.56 | 2.5 | 1.5 | 2 | 4(0.4) | |
| 12 | 12 | 20 | 1.5 | 2 | 5(0.5) | ||||
| 16 | 16 | 25 | 2.8 | 8.73 | 3 | 2 | 3 | 7(0.7) | |
| 20 | 20 | 30 | 3.5 | 10.32 | 3.5 | 3 | 4 | 11(1.1) | |
-
