超大负载型万向球 车削型 压入式 螺杆式
品牌名称：
怡合达
条件筛选：
主体材质 S45C
产品类型 超大负载型万向球
制作工艺 车削
种类筛选 万向球
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | ||||||
| 主体 | 调整环 | 主球 | 副球 | 主体 | 调整环 | 主球 | |||
| QFD01 | 压入式 |
带螺钉孔型 | S4C5 | S4C5 | SUJ2 | SUJ2 | 发黑 | 镀铬 | — |
| QFD11 | 全压入式 |
镀铬 | |||||||
| QFE01 | 螺杆式 | 带杆型 | |||||||
| QFE02 | SUS304 | SUS304 | SUS304 | SUS304 | — | — | |||
当主球为非不锈钢材质时，出厂前会进行涂抹防锈油处理，为避免产品生锈，建议在使用的过程中定期维护。

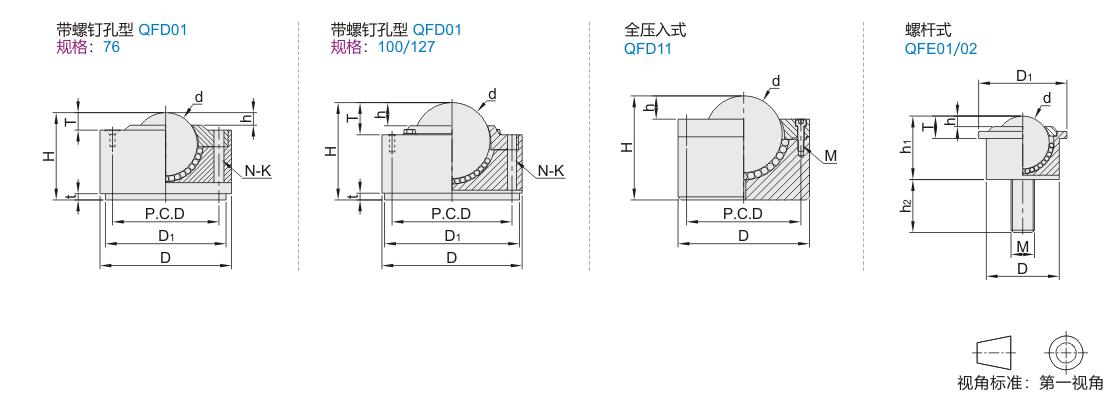

参数图
压入式·带螺钉孔型
| 型号 |
D |
d |
H |
h |
T |
D1 |
t |
P.C.D |
N-K |
单体载重 (kg) |
容许荷重 (kg) |
本体重量 (kg) |
|
| 代码 | 规格 | ||||||||||||
| QFD01 | 76 | 158 | 76 | 105 | 15 | 21 | 145 | 7.5 | 128 | 4-Ø12 | 400 | 450 | 11 |
| 100 | 187 | 101.6 | 130 | 31 | 43 | 180 | 9 | 160 | 4-Ø14 | 800 | 1000 | 20 | |
| 127 | 230 | 127 | 175 | 33 | 51 | 224 | 25 | 205 | 1200 | 1500 | 42 | ||
压入式·全压入式
| 型号 |
D |
d |
H |
h |
P.C.D |
M |
单体载重 (kg) |
容许荷重 (kg) |
本体重量 (kg) |
|
| 代码 | 规格 | |||||||||
| QFD11 | 76 | 130 | 76 | 103 | 23 | 113 | M6 | 2000 | 2500 | 9 |
| 90 | 145 | 90 | 115 | 25 | 126 | M8 | 3000 | 3500 | 12 | |
| 100 | 190 | 100 | 130 | 31 | 169 | 4500 | 5000 | 20 | ||
| 150 | 240 | 150 | 200 | 45 | 219 | 6000 | 6500 | 25 | ||
螺杆式
| 型号 |
D |
d |
D1 |
T |
h |
h1 |
h2 |
M |
单体载重(kg) |
容许荷重(kg) |
本体重量 (kg) |
|||
| 代码 | 规格 | QFE01 | QFE02 | QFE01 | QFE02 | |||||||||
| QFE01 QFE02 |
45 | 62 | 45 | 73.5 | 19 | 9 | 54 | 45 | M20 | 500 | 320 | 550 | 350 | 1.15 |
| 60 | 100 | 60 | 117 | 30 | 16 | 78 | 60 | M24 | 1400 | 500 | 1600 | 800 | 4 | |
-
