        U型滚轮条 车削轮/包胶型 滚轮宽度9mm 碳钢/聚氨酯/EPDM

        条件筛选：

        主体材质 SUS201
        产品类型 车削轮型
        主体表面处理 无
        支架 无
        是否包胶 包胶
        滚轮(球)材质 碳钢
        安装螺帽 标准螺帽
        滚轮(球)表面处理 镀锌
        轮距 40
        种类筛选 U型滚轮条

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 滚轮宽度 轮距
            P            		 材质 表面处理
            滚轮/轴承/螺钉/螺帽 框架 滚轮 滚轮/轴承/螺钉/螺帽 框架
            QJQ31 车削轮型 9 40 碳钢 SUS201 聚氨酯 镀锌 —
            QJQ32 15 EPDM
            QJQ33 25

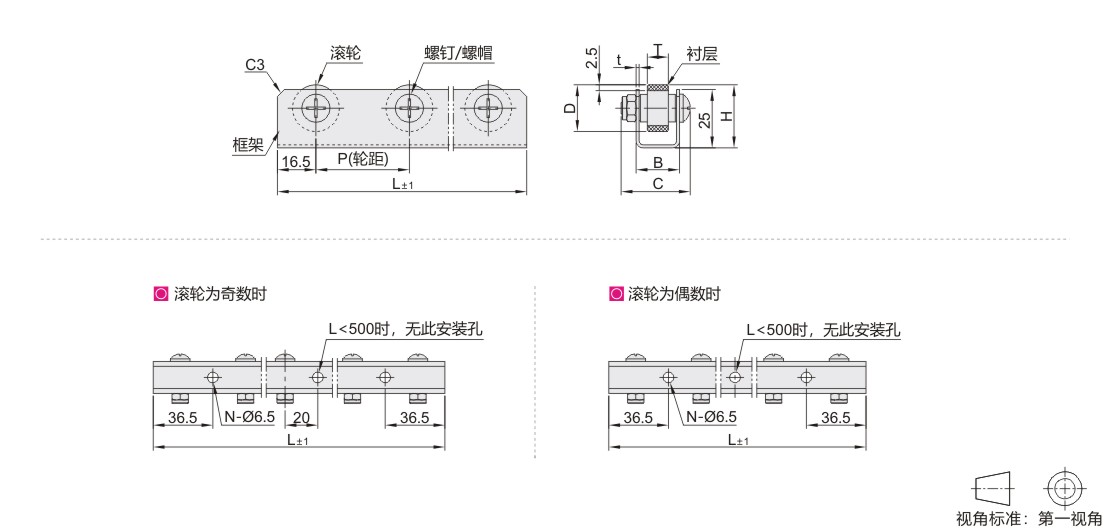

            参数图



            选型表

            型号 L 安装
            孔数
            N            		 H D B C T t 耐负载
            (单个滚轮)
            代码 轮数量
            (滚轮宽度：9)
            QJQ31            		 3 113 2 32 Ø30 18.6 29.6 9 1.3 25kgf
            (245N)
            4 153
            5 193
            6 233
            7 273
            8 313
            9 353
            10 393
            11 433
            12 473
            13 513 3
            14 553
            15 593
            16 633
            17 673
            18 713
            19 753
            20 793
            21 833
            22 873
            23 913
            24 953
            25 993
            26 1033
            27 1073
            28 1113
            29 1153
            30 1193
            31 1233
            32 1273
            33 1313
            (滚轮宽度：15)
            QJQ32            		 3 113 2 29.5 Ø25 19.6 30.2 15 1.3 30kgf
            (294N)
            4 153
            5 193
            6 233
            7 273
            8 313
            9 353
            10 393
            11 433
            12 473
            13 513 3
            14 553
            15 593
            16 633
            17 673
            18 713
            19 753
            20 793
            21 833
            22 873
            23 913
            24 953
            25 993
            26 1033
            27 1073
            28 1113
            29 1153
            30 1193
            31 1233
            32 1273
            33 1313
            (滚轮宽度：25)
            QJQ33            		 3 113 2 29.5 Ø25 29.6 40.2 25 1.3 40kgf
            (392N)
            4 153
            5 193
            6 233
            7 273
            8 313
            9 353
            10 393
            11 433
            12 473
            13 513 3
            14 553
            15 593
            16 633
            17 673
            18 713
            19 753
            20 793
            21 833
            22 873
            23 913
            24 953
            25 993
            26 1033
            27 1073
            28 1113
            29 1153
            30 1193
            31 1233
            32 1273
            33 1313
