        经济型滚轮条 标准螺帽 滚轮宽度25mm 钢

        条件筛选：

        主体材质 不锈钢
        产品类型 常规型
        主体表面处理 无
        滚轮(球)材质 钢
        安装螺帽 标准螺帽
        滚轮(球)表面处理 铬酸盐光泽处理
        滚轮宽度 25mm
        种类筛选 经济型滚轮条

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            可选加工参数

            材质图

            参数图

            材质图
            代码
            		 类型
            		 轮距
            		 支架
            		 材质
            		 表面处理
              轴承/螺钉·螺帽  框架 支架 轴承/螺钉·螺帽 支架
            E-QJC01 标准螺帽 25  无  钢   不锈钢 — 铬酸盐光泽处理 —
            E-QJC11 有 钢 铬酸盐光泽处理
            E-QJC31 30  无 — —
            E-QJC41 有 钢 铬酸盐光泽处理
            E-QJC61 35  无 — —
            E-QJC71 有 钢 铬酸盐光泽处理





            E-QJC11/41/71附带支架4个。

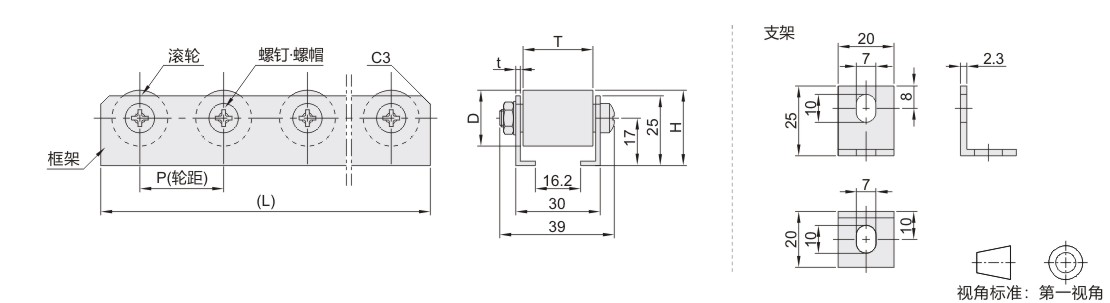

            参数图



            选型表

            型号 L H D T t 耐负载
            (单个滚轮)
            代码 轮数量

            轮距
            P＝25

            无支架
            E-QJC01

            有支架
            E-QJC11

            		 2 48 27 20 25 1.5 40kgf
            (392N)
            3 73
            4 98
            5 123
            6 148
            7 173
            8 198
            9 223
            10 248
            11 273
            12 298
            13 323
            14 348
            15 373
            16 398
            17 423
            18 448
            19 473
            20 498
            21 523
            22 548
            23 573
            24 598
            25 623
            26 648
            27 673
            28 698
            29 723
            30 748
            31 773
            32 798
            33 823
            轮距
            P＝30

            无支架
            E-QJC31

            有支架
            E-QJC41            		 2 58 27 20 25 1.5 40kgf
            (392N)
            3 88
            4 118
            5 148
            6 178
            7 208
            8 238
            9 268
            10 298
            11 328
            12 358
            13 388
            14 418
            15 448
            16 478
            17 508
            18 538
            19 568
            20 598
            21 628
            22 658
            23 688
            24 718
            25 748
            26 778
            27 808
            28 838
            29 868
            30 898
            31 928
            32 958
            33 988
            轮距
            P＝35

            无支架
            E-QJC61

            有支架
            E-QJC71            		 2 68 27 20 25 1.5 40kgf
            (392N)
            3 103
            4 138
            5 173
            6 208
            7 243
            8 278
            9 313
            10 348
            11 383
            12 418
            13 453
            14 488
            15 523
            16 558
            17 593
            18 628
            19 663
            20 698
            21 733
            22 768
            23 803
            24 838
            25 873
            26 908
            27 943
            28 978
            29 1013
            30 1048
            31 1083
            32 1118
            33 1153

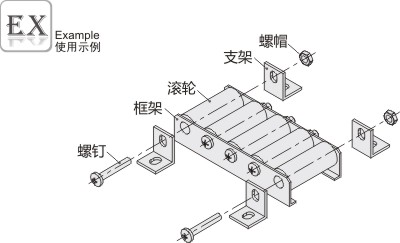

            支架安装方法：

               将需要安装支架处的螺钉、螺帽拆卸之后，将支架装入后，

               用螺钉、螺帽紧固即可。
