      W

      P

      轮数量

      图片仅供参考，请以已选的规格为准

        宽辊式滚轮条 滚轮直径φ19 Q235

        条件筛选：

        主体材质 SUS201
        主体表面处理 ZAM电镀
        滚轮(球)材质 Q235
        滚轮(球)表面处理 铬酸盐光泽处理
        滚轮直径 φ19
        种类筛选 宽辊式滚轮条

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 滚轮直径 滚轮壁厚 材质 表面处理
            框架 滚轮 框架 滚轮
            QJM01 宽辊式滚轮条 Ø19 1.2 SUS201 Q235 — 铬酸盐光泽处理

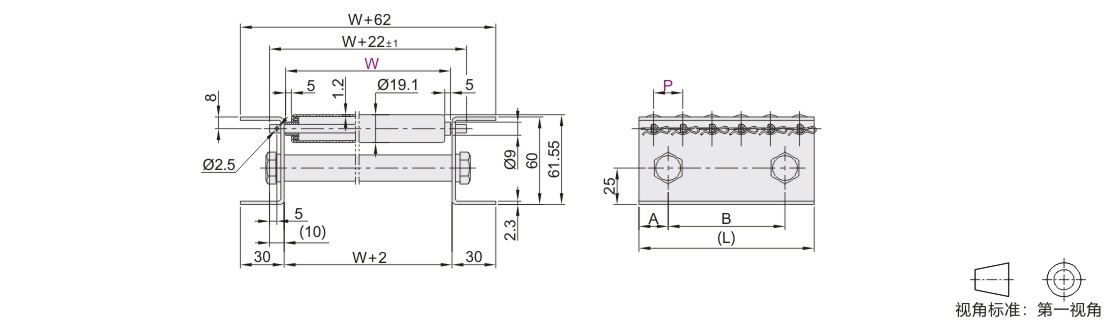

            参数图



            选型表

            型号
            		 轮距
            P
            		 轮数量
            		 轮距P=20
            		 轮距P=30
            代码 W (L) A B (L) A B
            QJM01 113
            213
            313
            413
            513            		 20
            30            		 6 120 20 80 180 60 60
            7 140 100 210 90
            8 160 120 240 120
            9 180 140 270 150
            10 200 40 120 300 90 120
            11 220 140 330 150
            12 240 160 360 180
            13 260 180 390 210
            14 280 200 420 150 120
            15 300 80 140 450 150
            16 320 160 480 180
            17 340 180 510 210
            18 360 200 540 240
            19 380 220 570 270
            20 400 140 120 600 300
            21 420 140 630 330
            22 440 160 660 360
            23 460 180 690 390
            24 480 200 720 420
            25 500 220 750 450
            26 520 240 780 480
            27 540 260 810 510
            28 560 280 840 540
            29 580 300 870 570
            30 600 320 900 600
            31 620 340 930 630
            32 640 360 — — —
            33 660 380
            34 680 400
            35 700 420
            36 720 440
            37 740 460
            38 760 480
            39 780 500
            40 800 520
            41 820 540
            42 840 560
            43 860 580
            44 880 600
            45 900 620
            46 920 640
            47 940 660
            48 960 680
