图片仅供参考，请以已选的规格为准
动力输送滚筒 双槽型 弹簧压入式 内螺纹型 低碳钢/不锈钢
条件筛选：
产品类型 双槽型
种类筛选 动力输送滚筒
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 9 项未选择
代码
参数选型
滚轮(球)材质
滚轮(球)表面处理
轴安装方式
产品选型
D
W
135~1800
/1
t
S
d
技术图档
3D预览
可选加工参数
材质图
参数图
材质图
| 代码 |
类型 |
安装方式 |
材质 |
表面处理 |
||
| 筒体 | 芯轴 | 筒体 | 芯轴 | |||
| QCH01 | 双槽型 | 弹簧压入式 | 钢制 | 碳钢 | 镀锌 | — |
| QCH02 | 不锈钢 | — | 镀锌 | |||
| QCH11 | 内螺纹型 | 钢制 | 镀锌 | — | ||
| QCH12 | 不锈钢 | — | 镀锌 | |||

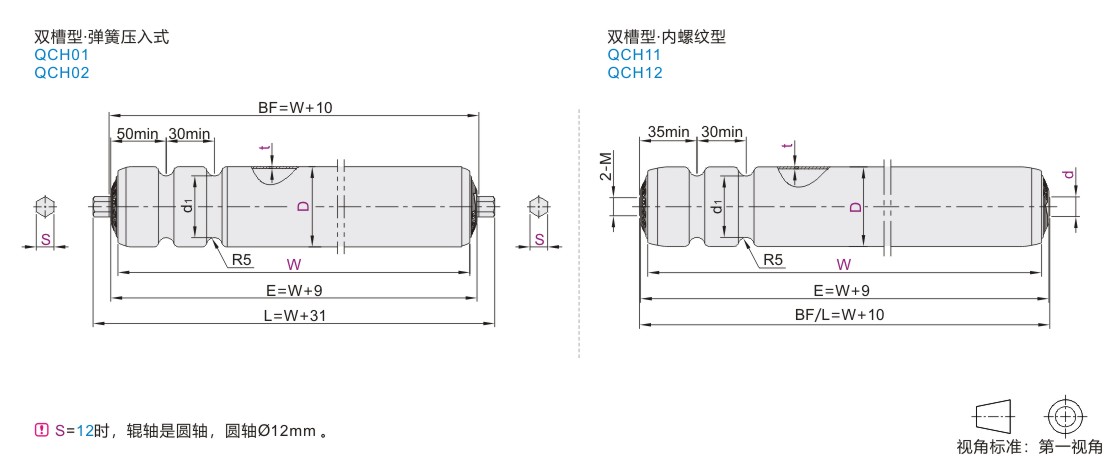

参数图
弹簧压入式
| 型号 |
W |
t |
S |
BF |
E |
L |
d1 |
|
| 代码 | D | |||||||
| QCH01 | 50 | 150~1800 | 1.5 | 11 | W+10 | W+9 | W+31 | Ø38.5 |
| 145~1800 | 12 | |||||||
| 60 | 140~1800 | 2 | 11 12 | Ø48.5 | ||||
| QCH02 | 50 | 150~1800 | 1.5 | 11 | Ø38.5 | |||
| 145~1800 | 12 | |||||||
内螺纹型
| 型号 |
W |
t |
轴径 d |
M |
BF |
E |
L |
d1 |
|
| 代码 | D | ||||||||
| QCH11 | 50 | 135~1400 | 1.5 | 12 15 | 轴径d12: M8×15 轴径d15: M10×20 |
W+10 | W+9 | W+10 | Ø38.5 |
| 60 | 140~1500 | 2 | Ø48.5 | ||||||
| QCH12 | 50 | 135~1400 | 1.5 | Ø38.5 | |||||

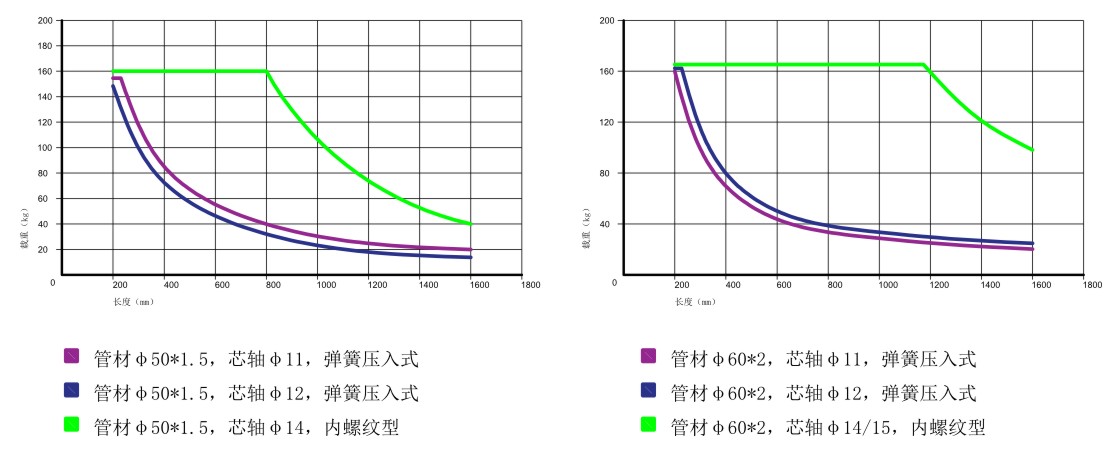

负载参数
-
