        动力输送滚筒 单头双链轮型 标准型 内螺纹型 低碳钢/不锈钢

        条件筛选：

        产品类型 双链轮型
        轴安装方式 内螺纹型
        种类筛选 动力输送滚筒

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 7 项未选择

            代码

            参数选型

            滚轮(球)材质

            滚轮(球)表面处理

            产品选型

            D

            W

            150~2600
            /1

            t

            d

            技术图档

            3D预览

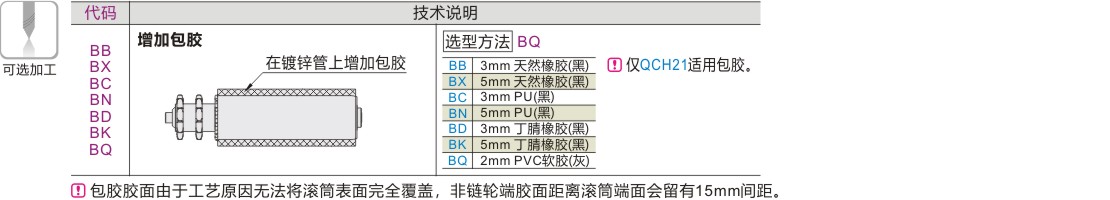

            可选加工参数

            材质图

            参数图

            材质图
            代码 类型 安装方式 材质 表面处理
            筒体 芯轴 链轮 筒体 芯轴 链轮
            QCH21 单头双链轮型 标准型 内螺纹型 钢制 碳钢 碳钢 镀锌 — 镀锌
            QCH22 SUS304 — 镀锌 发黑



            安装中心距推荐

            链轮型号 节距 建议中心距 公差
            08B11T 12.7 69.8 82.5 95.2 107.9 120.6       0
                 -0.4
            08B14T 88.9 101.6 114.3 127 139.7
            10A13T 15.875 119 134.9 150.8 166.6 182.5
            10B15T 134.9 150.9 166.6 182.5 198.4



            滚筒圆跳动(径向)

            滚筒长度W 圆跳动
            100~500 0.5
            500.1~1000 0.6
            1000.1~1600 1.0
            1600.1~2000 1.2
            2000.1~2500 1.6

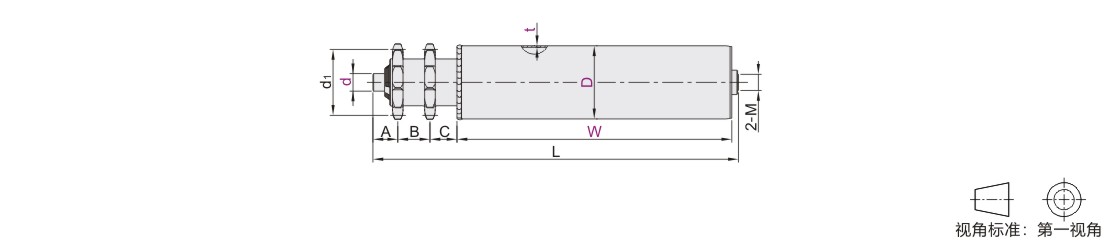

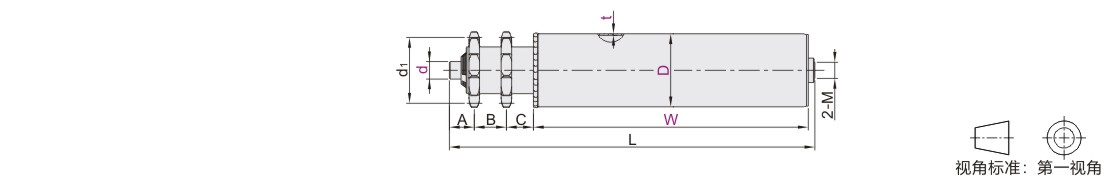

            参数图



            选型表

            型号
            		 W
            		 t
            		 轴径
            d
            		 L
            		 M
            		 链轮型号
            		 A
            		 B
            		 C
            		 d1
            代码 D
            QCH21 50 150~1800 1.5 12 W+62 M8 08B11T 17 22 18.5 Ø45.08
            150~1900 2 15 W+63 M10 08B14T Ø57.08
            60 12 M8
            150~2100 3 15 M10
            76 150~2600 20 W+69 M12 10A13T 20 25 Ø66.34
            80 10B15T Ø76.35
            89
            QCH22 50 150~1800 1.5 12 W+62 M8 08B11T 17 22 18.5 Ø45.08
            150~1900 2 15 W+63 08B14T Ø57.08
            60 12
            76 150~2600 3 20 W+69 M12 10A13T 20 25 Ø66.34



             负载参数
