        动力输送滚筒 多楔带轮型 弹簧压入式 内螺纹型 低碳钢/不锈钢

        条件筛选：

        产品类型 多楔带轮型
        种类筛选 动力输送滚筒

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 9 项未选择

            代码

            参数选型

            安装方式

            滚轮(球)材质

            滚轮(球)表面处理

            轴安装方式

            产品选型

            D

            W

            120~1800
            /1

            S

            d

            技术图档

            3D预览

            可选加工参数

            材质图

            参数图

            材质图
            代码
            		 类型
            		 材质
            		 表面处理
            筒体 芯轴 筒体 芯轴
            QCH41 多楔带轮型 弹簧压入式 钢 碳钢 镀锌 —
            QCH42 不锈钢 — 镀锌
            QCH43 内螺纹型 钢 镀锌 —
            QCH44 不锈钢 — 镀锌



            安装中心距推荐

            中心距
            		 推荐多楔带型号
            2峰 3峰
            60～62 DXD41-N2-256 DXD41-N3-256
            73～75 DXD41-N2-286 DXD41-N3-286
            87～91 DXD41-N2-314 DXD41-N3-314
            97～101 DXD41-N2-336 DXD41-N3-336
            119～121 DXD41-N2-376 DXD41-N3-376
            123～128 DXD41-N2-388 DXD41-N3-388
            144～151 DXD41-N2-435 DXD41-N3-435



            滚筒圆跳动(径向)

            滚筒长度W 圆跳动
            100~500 0.5
            500.1~1000 0.6
            1000.1~1600 1.0
            1600.1~2000 1.2
            2000.1~2500 1.6

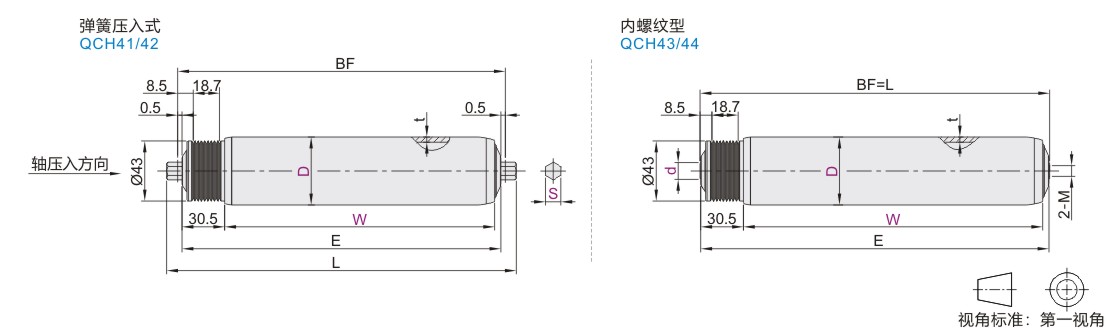

            参数图



            弹簧压入式

            型号 W S t BF E L
            代码 D
            QCH41
            QCH42            		 50 120~1500 11  12* 1.5 W+36 W+35 W+57



            *S=12时，滚轴是圆轴，圆轴Ø12mm。



            内螺纹型

            型号 W d t M BF E L
            代码 D
            QCH43
            QCH44
            		 50 120~1500 12 1.5 M8×15 W+36
            		 W+35
            		 W+36
            120~1800 15 M10×20

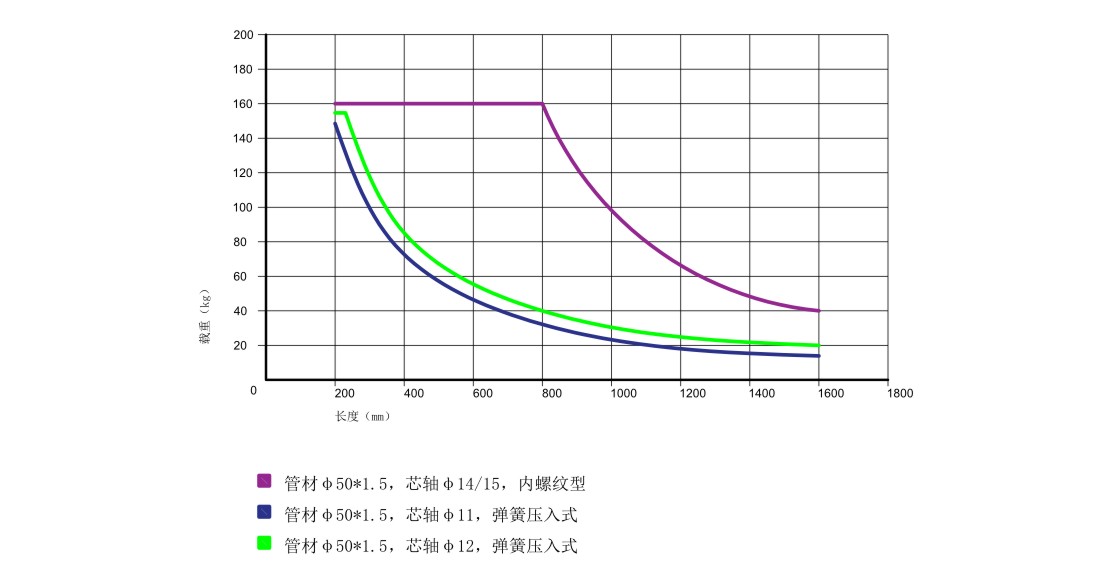

             负载参数
