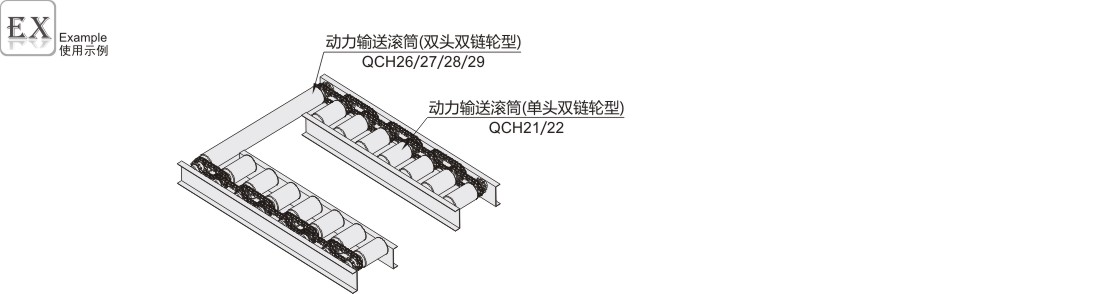

        动力输送滚筒 双头双链轮型 平端面型 标准型 内螺纹型 低碳钢/不锈钢

        条件筛选：

        产品类型 双头双链轮型
        轴安装方式 内螺纹型
        种类筛选 动力输送滚筒

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 8 项未选择

            代码

            参数选型

            滚轮(球)材质

            滚轮(球)表面处理

            特征

            产品选型

            D

            W

            100~2600
            /1

            t

            d

            技术图档

            3D预览

            可选加工参数

            产品简介

            材质图

            参数图

            材质图



            代码
            		 类型
            		 安装方式
            		 材质
            		 表面处理
            筒体 芯轴 链轮 筒体 芯轴 链轮
            QCH26 双头
            双链轮型            		 平端面型 内螺纹型 钢制 碳钢 碳钢 镀锌 — 镀锌
            QCH27 SUS304 — 镀锌 发黑
            QCH28 标准型 钢制 镀锌 — 镀锌
            QCH29 SUS304 — 镀锌 发黑



            默认两边链轮不对齿，如需对齿请备注说明。



            滚筒圆跳动(径向)

            滚筒长度W 圆跳动
            100~500 0.5
            500.1~1000 0.6
            1000.1~1600 1.0
            1600.1~2000 1.2
            2000.1~2500 1.6





            参数图



            选型表

            型号
            		 W
            		 t
            		 轴径
            d
            		 L
            		 M
            		 链轮型号
            		 A
            		 B
            		 C
            		 d1
            代码 D
            平端面型
            QCH26
            QCH27            		 50 100~1800 1.5 12 W+115 M8 08B11T 17 22 18.5 Ø45.08
            100~1900 2 15 M10 08B14T Ø57.07
            60 12 M8
            100~2100 3 15 M10
            76 100~2600 20 W+127 M12 10A13T 20 25 Ø66.33
            80 10B15T Ø76.35
            89
            标准型
            QCH28
            QCH29            		 50 100~1800 1.5 12 W+115 M8 08B11T 17 22 18.5 Ø45.08
            60 100~1900 2 08B14T Ø57.07
            76 100~2600 3 20 W+127 M12 10A13T 20 25 Ø66.33
