        直流型电动滚筒 双链轮型 内螺纹型 低碳钢/不锈钢

        条件筛选：

        产品类型 双链轮型08B14T
        轴安装方式 内螺纹型
        滚轮(球)材质 低碳钢
        滚轮(球)表面处理 镀锌
        种类筛选 直流型电动滚筒

        产品型号：

        QCG41-15-W600-D50-2-A

        未税折扣单价： -- --

        含税折扣单价： ----

        含税总价 (税率13%)： --

        预计发货天数：-- 天   (发货天数以下单次日起算，不含周日与法定假日)

        购买数量(PCS)：

        起订量：1PCS

        , 加量幅度：1PCS

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            QCG41-15-W600-D50-2-A

            复制

            型号筛选

            可选加工（可选）

            型号已生成

            重置

            代码

            参数选型

            滚轮(球)材质

            滚轮(球)表面处理

            产品选型

            速度代码

            W

            275~1000
            /1

            D

            电缆端安装支架

            驱动卡

            技术图档

            3D预览

            可选加工参数

            产品简介

            材质图

            参数图

            材质图
            代码 类型 安装方式 材质 表面处理
            QCG41 双链轮型
            (08B14T)            		 标准型 内螺纹型 低碳钢 镀锌
            QCG42 镀硬铬
            QCG51 不锈钢 —



            本产品为直流型电动滚筒，功率为40W。
            额定电源输入：24V，如需48V请备注(允许电压范围20~28V/40~60V)。
            可支持NPN或PNP接入。
            速度代码(例15即为15M/min)。

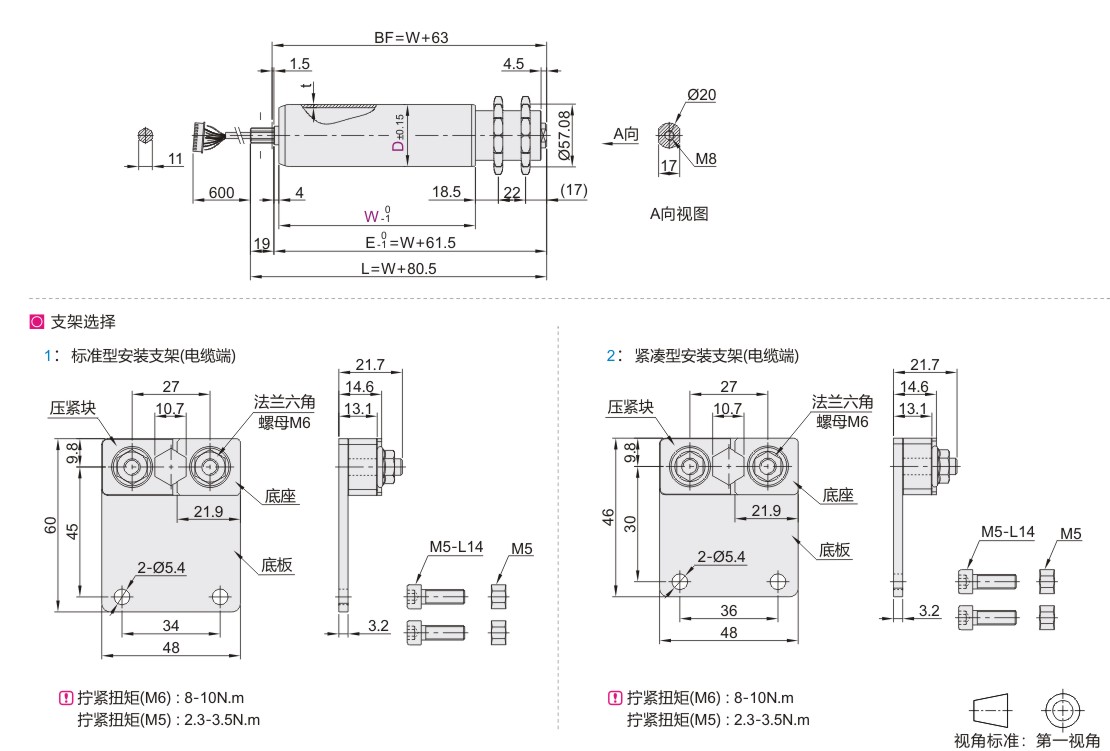

            参数图



            选型表

            型号
            		 W
            最小单位1
            		 D
            		 电缆端
            安装支架
            		 驱动卡
            		 t
            		 BF
            		 E
            		 L
            代码 速度代码
            QCG41
            QCG42
            QCG51            		 15  20  25 275~1000 50 1(标准型)
            2(紧凑型)            		 A 1.5 W+63 W+61.5 W+80.5
            35  45 245~1000



            驱动卡详细尺寸及参数见电动滚筒产品简介。



            重量参考表(单位：KG)

            速度代码
            		 W(滚筒长度)
            300 400 500 600 700 800 900 1000
            15  20  25 2 2.2 2.4 2.5 2.7 2.9 3 3.2
            35  45  60  75 1.8 2 2.2 2.4 2.5 2.7 2.9 3



            以上的重量都是近似值。



            静态负载能力(单位：KG)

            滚筒长度 300 400 500 600 700 800 900 1000
            静态负载能力 80 70 60 55 50 45 40 35



            以上的静态负载能力都是近似值。
