        直流型电动滚筒 双槽型 弹簧压入式 内螺纹型 低碳钢/不锈钢

        条件筛选：

        产品类型 双槽型
        种类筛选 直流型电动滚筒

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 9 项未选择

            代码

            参数选型

            滚轮(球)材质

            滚轮(球)表面处理

            轴安装方式

            产品选型

            速度代码

            W

            310~1000
            /1

            D

            电缆端安装支架

            驱动卡

            技术图档

            3D预览

            可选加工参数

            产品简介

            材质图

            参数图

            材质图
            代码 类型
            		 安装方式 材质 表面处理
            QCG61 双槽型 标准型 弹簧压入式 低碳钢 镀锌
            QCG62 镀硬铬
            QCG71 不锈钢 —
            QCG81 内螺纹型 低碳钢 镀锌
            QCG82 镀硬铬
            QCG91 不锈钢 —



            本产品为直流型电动滚筒，功率为40W。
            额定电源输入：24V，如需48V请备注(允许电压范围20~28V/40~60V)。
            可支持NPN或PNP接入。
            速度代码(例15即为15M/min)。

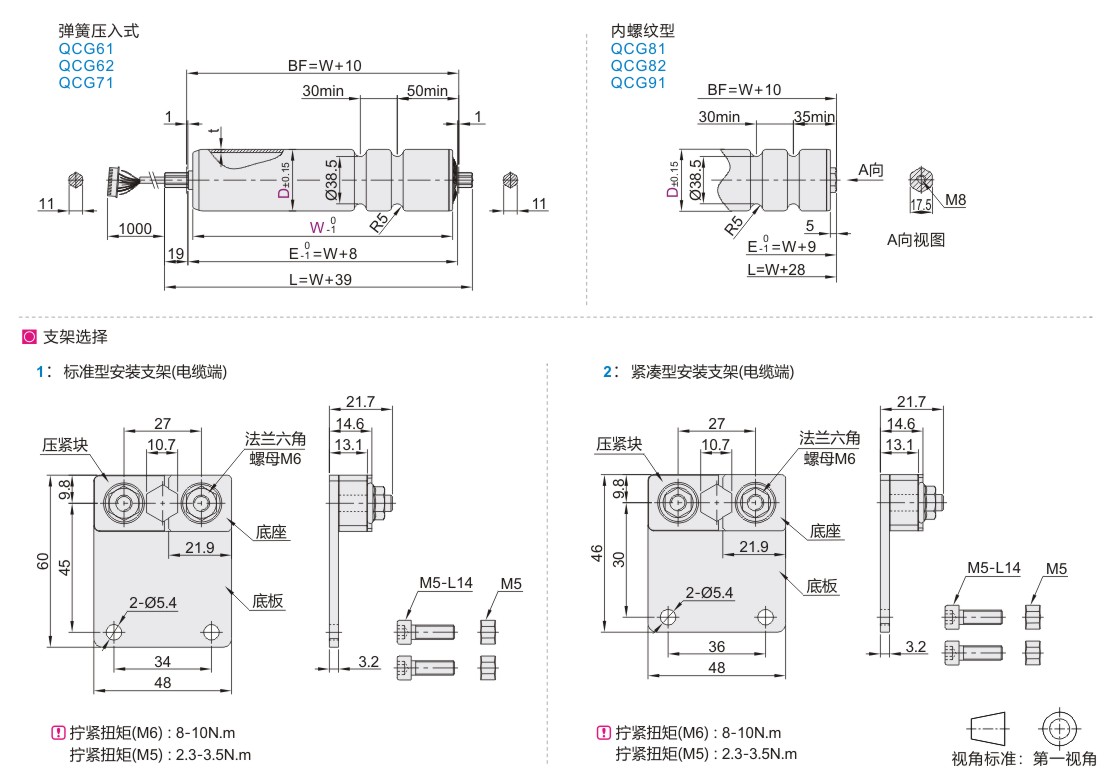

            参数图



            选型表

            型号
            		 W
            最小单位1
            		 D
            		 电缆端
            安装支架
            		 驱动卡
            		 t
            		 BF
            		 E
            		 L
            代码 速度代码
            弹簧压入式
            QCG61
            QCG62
            QCG71            		 15  20  25 350~1000 50 1(标准型)
            2(紧凑型)            		 A 1.5 W+10 W+8 W+39
            35  45  60  75 325~1000
            内螺纹型
            QCG81
            QCG82
            QCG91            		 15  20  25 335~1000 W+9 W+28
            35  45  60  75 310~1000



            驱动卡详细尺寸及参数见电动滚筒产品简介。



            重量参考表(单位：KG)

            速度代码
            		 W(滚筒长度)
            300 400 500 600 700 800 900 1000
            15  20  25 2 2.2 2.4 2.5 2.7 2.9 3 3.2
            35  45  60  75 1.8 2 2.2 2.4 2.5 2.7 2.9 3



            以上的重量都是近似值。



            静态负载能力(单位：KG)

            滚筒长度 300 400 500 600 700 800 900 1000
            静态负载能力 80 70 60 55 50 45 40 35



            以上的静态负载能力都是近似值。
