      图片仅供参考，请以已选的规格为准

        皮带机滚筒 定轴型 内螺纹型 扁位型 低碳钢/不锈钢

        条件筛选：

        产品类型 定轴型
        是否包胶 不包胶
        衬层硬度 无
        轴安装方式 内螺纹型
        衬层(壳体)材质 无
        种类筛选 皮带机滚筒

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 7 项未选择

            代码

            参数选型

            滚轮(球)材质

            滚轮(球)表面处理

            产品选型

            D

            d

            W

            250~1800
            /1

            M

            技术图档

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理
            QCH83 定轴型 碳钢 镀锌
            QCH86 镀铬
            QCH87 不锈钢 —



            M螺纹深度表

            M V
            M6 15
            M8
            M10 20
            M12 25
            M14 30
            M16 35

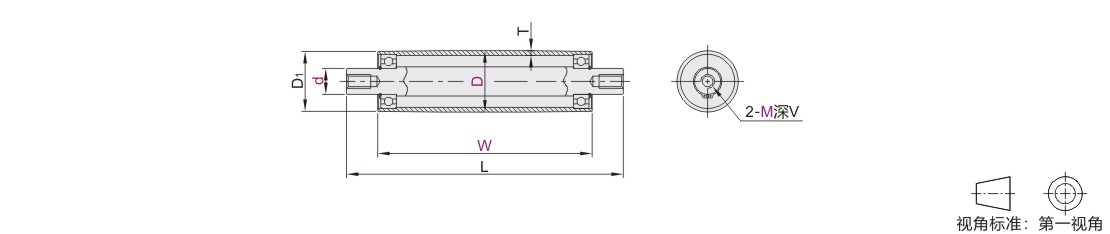

            参数图



            选型表

            型号
            		 d
            		 W
            最小单位1
            		 M
            		 L
            		 T
            		 D1鼓型
            代码 D W=250~500 W=501~1000 W=1001~1300 W=1301~1600 W=1601~1800
            QCH83
            QCH86
            QCH87            		 51 20 250~1300 6  8  10  12 W+60 3 49.8 49 48.6 — —
            59 25 4.5 57.8 57 56.6
            70 30 6.5 68.8 68 67.6
            75 25 4.5 73.8 73 72.6
            30
            79 25 4.5 77.8 77 76.6
            30
            87 25 250~1800 4.5 85.8 85 84.6 84.2 83.4
            30
            100 40         10  12  14  16 6 98.8 98 97.6 97.2 96.4
            112 30 6  8  10  12 6 110.8 110 109.6 109.2 108.4
            35     8  10  12  14  16
            119 30 6  8  10  12 6 117.8 117 116.6 116.2 115.4
            40         10  12  14  16
