      图片仅供参考，请以已选的规格为准

        交流型电动滚筒 直辊型 内螺纹型 扁位型 低碳钢/不锈钢

        条件筛选：

        产品类型 直式无驱动型
        种类筛选 交流型电动滚筒

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 10 项未选择

            代码

            参数选型

            安装方式

            滚轮(球)材质

            滚轮(球)表面处理

            特征

            产品选型

            速度代码

            D

            W

            280~1500
            /1

            电源电压

            电机功率

            技术图档

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型 安装方式 材质 表面处理
            QCP01 直式无驱动型 微型 扁位型 低碳钢 镀锌
            QCP02 不锈钢 —
            QCP04 标准型 内螺纹型 低碳钢 镀锌
            QCP05 不锈钢 —



            B(单相 220V)不支持调速，速度代码代表出厂线速度，如3，即3M/min。
            C(三相 220V)及D(三相 380V)适用25Hz~65Hz变频器进行调速。

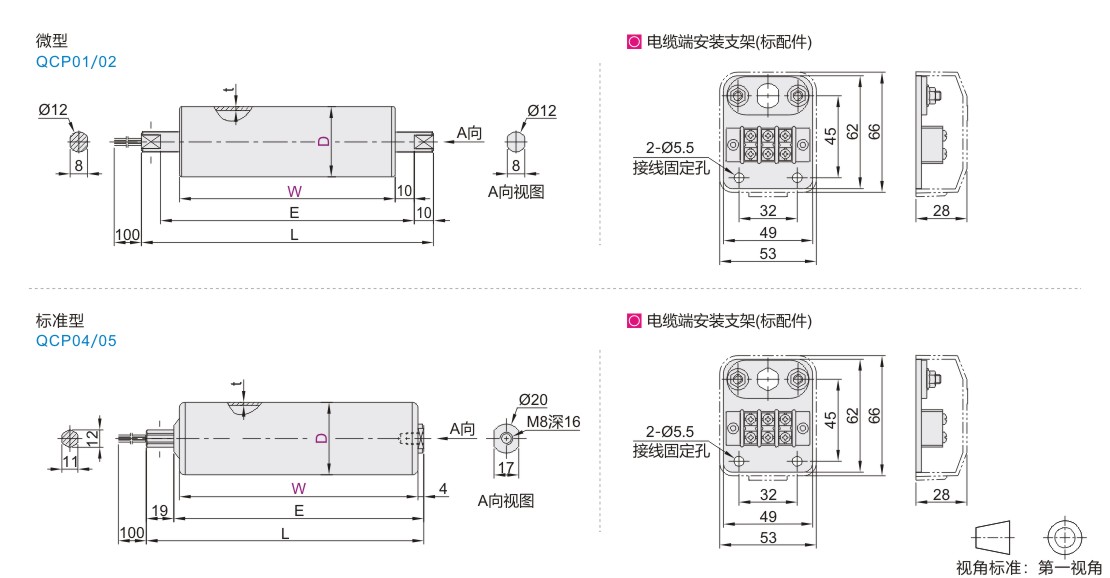

            参数图



            选型表

            型号
            		 D
            		 W
            (最小单位1)
            		 电源电压
            		 电机功率
            		 t
            		 E
            		 L
            代码 速度代码
            微型
            QCP01
            QCP02            		 3  10  15  30 38 280~1000 C(三相 220V) 4W 1.2 W+20 W+40
            标准型
            QCP04
            QCP05            		 5  10  16  25  40 50 330~1500 B(单相 220V) 7W
            14W            		 1.5 W+8 W+27
            C(三相 220V)
            D(三相 380V)            		 8W
            16W


            微型特性表(三相 220V)

            速度
            代码
            		 额定速度
            		 4W电机
            扭矩(N.m)
            		 牵引力(N)
            米/分 米/秒 转/分 额定 启动 额定 启动
            3 3.25 0.05 27.22 1.4 4.59 54.68 183.71
            10 9.65 0.16 80.88 0.47 1.55 18.41 61.84
            15 14.62 0.24 122.47 0.3 1.02 12.15 40.82
            30 30.22 0.5 253.14 0.15 0.49 5.88 19.73


            标准型特性表(单相 220V)

            速度
            代码
            		 额定速度
            		 7W电机
            		 14W电机
            电容：1.5μF
            		 额定功率：7W
            		 电容：2.5μF
            		 额定功率：14W
            扭矩(N.m)
            		 牵引力(N)
            		 扭矩(N.m)
            		 牵引力(N)
            米/分 米/秒 转/分 额定 启动 额定 启动 额定 启动 额定 启动
            5 4.91 0.08 31.27 2.14 1.73 85.44 69.21 4.24 2.8 169.6 111.94
            10 9.94 0.17 63.31 1.05 0.85 42.2 34.18 2.09 1.38 83.76 55.28
            16 15.71 0.26 100.06 0.67 0.54 26.7 21.63 1.33 0.87 53 34.98
            25 24.54 0.41 156.31 0.43 0.35 17.09 13.84 0.85 0.56 33.92 22.39
            40 39.76 0.66 253.25 0.26 0.21 10.55 8.54 0.52 0.35 20.94 13.82


            标准型特性表(三相 220V/380V)

            速度
            代码
            		 额定速度
            		 8W电机
            		 16W电机
            三相 220V/380V
            		 额定功率：8W
            		 三相 220V/380V
            		 额定功率：16W
            扭矩(N.m)
            		 牵引力(N)
            		 扭矩(N.m)
            		 牵引力(N)
            米/分 米/秒 转/分 额定 启动 额定 启动 额定 启动 额定 启动
            5 4.91 0.08 26.06 3.2 10.75 128 430.08 4.8 18.77 192.09 750.72
            10 9.94 0.17 52.76 1.58 5.31 63.22 212.41 2.37 9.27 94.82 370.76
            16 15.71 0.26 83.39 1 3.36 40 134.4 1.5 5.87 60 234.6
            25 24.54 0.41 130.25 0.64 2.15 25.6 86.02 0.96 3.75 38.4 150.14
            40 39.76 0.66 211.04 0.4 1.33 15.8 53.1 0.59 2.32 23.71 92.69
