      图片仅供参考，请以已选的规格为准

        交流型电动滚筒 双链轮型/高扭矩型 内螺纹型 扁位型 低碳钢/不锈钢

        条件筛选：

        产品类型 双链轮型
        特征 高扭矩型
        种类筛选 交流型电动滚筒

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 9 项未选择

            代码

            参数选型

            安装方式

            滚轮(球)材质

            滚轮(球)表面处理

            产品选型

            速度代码

            D

            W

            330~2500
            /1

            电源电压

            电机功率

            技术图档

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型 安装方式 材质 表面处理
            QCP19 双链轮型 高扭矩型 扁位型 低碳钢 镀锌
            QCP20 不锈钢 —
            QCP24 内螺纹型 低碳钢 镀锌
            QCP25 不锈钢 —



            B(单相 220V)不支持调速，速度代码代表出厂线速度，如3，即3M/min。
            C(三相 220V)及D(三相 380V)适用25Hz~65Hz变频器进行调速。

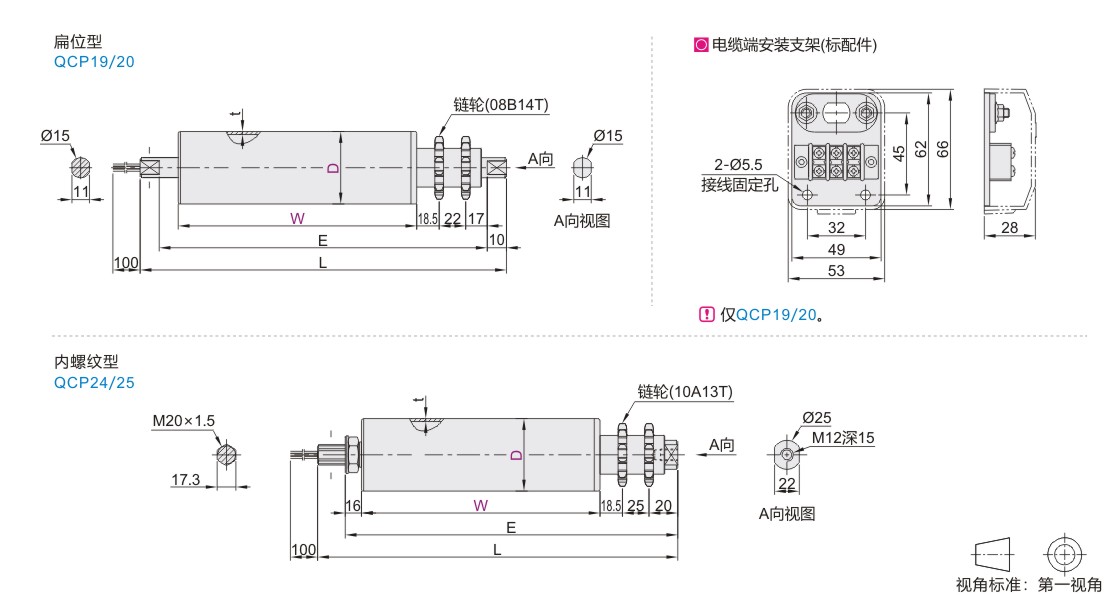

            参数图



            选型表

            型号
            		 D
            		 W
            (最小单位1)
            		 电源电压
            		 电机功率
            		 t
            		 E
            		 L
            		 链轮型号
            代码 速度代码
            扁位型
            QCP19
            QCP20            		 6  11  17  27  34  53 60 330~1800 B(单相220V) 35W 2 W+67.5 W+87.5 08B14T
            C(三相220V)
            D(三相380V)            		 40W
            内螺纹型
            QCP24
            QCP25            		 7  13  23  33  40  53  70 76 330~2500 B(单相220V) 50W 3 W+79.5 W+106.5 10A13T
            C(三相220V)
            D(三相380V)            		 80W


            扁位型特性表

            速度
            代码
            		 额定速度
            		 单相 220V
            		 三相 220V/380V
            电容：5μ F
            		 额定功率：35W
            		 三相 220V/380V
            		 额定功率：40W
            扭矩(N.m)
            		 牵引力(N)
            		 扭矩(N.m)
            		 牵引力(N)
            米/分 米/秒 转/分 额定 启动 额定 启动 额定 启动 额定 启动
            6 5.62 0.09 29.83 13.34 40.02 444.78 600.45 12.85 53.73 428.48 1791.05
            11 11.02 0.18 58.49 6.81 20.43 226.88 306.29 6.56 27.41 218.57 913.61
            17 17.23 0.29 91.45 4.35 13.05 145.09 195.87 4.19 17.53 139.77 584.25
            27 27.17 0.45 144.21 2.76 8.28 92.02 124.23 2.66 11.12 88.65 370.56
            34 33.89 0.57 180.84 2.2 6.6 73.4 99.09 2.12 8.87 70.71 295.58
            53 53.27 0.89 282.75 1.41 4.23 46.94 63.37 1.36 5.67 45.22 18.02


            内螺纹型特性表

            速度
            代码
            		 额定速度
            		 单相 220V
            		 三相 220V/380V
            电容：4μ F
            		 额定功率：50W
            		 三相 220V/380V
            		 额定功率：80W
            扭矩(N.m)
            		 牵引力(N)
            		 扭矩(N.m)
            		 牵引力(N)
            米/分 米/秒 转/分 额定 启动 额定 启动 额定 启动 额定 启动
            7 6.65 0.111 27.866 17.06 39.76 449.02 1046.21 27.44 94.11 722 2476.45
            13 13.25 0.221 55.51 8.56 19.94 225.28 524.9 13.77 32.08 362.24 1242.48
            23 22.95 0.383 96.17 4.94 11.52 130.12 303.18 7.95 27.27 209.23 717.66
            33 32.74 0.546 137.194 3.47 8.08 91.21 212.55 5.57 19.12 146.66 503.03
            40 40.29 0.672 168.832 2.82 6.56 74.11 172.67 4.53 15.53 119.16 408.71
            53 53.01 0.884 222.134 2.14 4.99 56.32 131.23 3.44 11.8 90.56 310.62
            70 69.76 1.163 292.323 1.63 3.79 42.8 99.73 2.62 8.97 68.83 236.07
