无动力传送轮 重型 弹簧压入式 内螺纹型 扁位型 低碳钢/不锈钢/铝合金
条件筛选：
产品类型 重型
种类筛选 无动力传送轮
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 8 项未选择
代码
参数选型
尺寸选择
滚轮(球)材质
滚轮(球)表面处理
轴安装方式
产品选型
D
t
W
120~1900
/0.1
技术图档
3D预览
可选加工参数
案例动画
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
表面处理 |
|||||
| 弹簧压入式 | 内螺纹型 | 扁位型 | 筒体 | 芯轴 | 筒体 | 芯轴 | ||
| QCE01 | QCE21 | QCE41 | 重型 | W尺寸指定型 | 钢制 | 碳钢 | 镀锌 | — |
| QCE11 | QCE31 | QCE51 | 不锈钢 | — | 镀锌 | |||
| QCE12 | QCE32 | QCE52 | 铝合金 | 本色阳极氧化 | — | |||
| QCE16 | QCE36 | QCE56 | W尺寸选择型 | 不锈钢 | — | 镀锌 | ||
不适用于皮带机托辊 、张紧等位置 ，容易造成传送轮卡顿。
滚筒园跳动(径向)
| 滚筒长度W | 圆跳动 |
| 100~500 | 0.5 |
| 500.1~1000 | 0.6 |
| 1000.1~1600 | 1 |
| 1600.1~2000 | 1.2 |
| 2000.1~2500 | 1.6 |
参数图
选型表
弹簧压入式·W尺寸指定型
| 型号 |
t |
W |
d 轴径 |
E |
L |
轴承 |
|
| 代码 | D | ||||||
| QCE01 | 18 | 1 | 145~800 | 6 | W+4 | W+26 | — |
| 25 | 120~900 | 8 | W+5 | W+27 | |||
| 38 | 1.2 | 125~1600 | 12 | W+9 | W+31 | 6001 | |
| 50 | 1.5 | 125~1800 | W+8 | W+30 | |||
| 2 | |||||||
| 60 | 2 | 125~1900 | 12 | W+10 | W+32 | ||
| 3 | 130~1900 | 15 | 6002 | ||||
| 76 | 3 | 140~1900 | 6202 | ||||
| 4 | 20 | W+40 | 6204 | ||||
| 80 | 3 | ||||||
| 89 | 3 | ||||||
| 4 | |||||||
| QCE11 | 25 | 1 | 120~900 | 8 | W+5 | W+27 | — |
| 38 | 1.2 | 125~1600 | 12 | W+9 | W+31 | 6001 | |
| 50 | 1.5 | 125~1900 | W+8 | W+30 | |||
| 60 | 2 | W+10 | W+32 | ||||
| 76 | 3 | 140~1900 | 15 | W+9 | W+32 | 6202 | |
| QCE12 | 38 | 1.5 | 135~1600 | 12 | W+9 | W+31 | 6001 |
| 50 | 125~1900 | W+8 | W+30 | ||||
| 60 | 2 | W+10 | W+32 | ||||
| 76 | 3 | 135~1900 | 15 | W+32 | 6202 | ||
| QCE16 | 38 | 1.2 | 125 150 200 250 300 350 400 450 500 550 600 650 700 750 800 |
12 | W+9 | W+31 | 6001 |
| 50 | 1.5 | W+8 | W+30 | ||||
| 60 | 2 | W+10 | W+32 | ||||
内螺纹型·W尺寸指定型
| 型号 | t | W | d 轴径 |
E | L | M | V | 轴承 | |
| 代码 | D | ||||||||
| QCE21 | 38 | 1.2 | 120~1800 | 12 | W+9 | W+11 | M8 | 15 | 6001 |
| 50 | 1.5 | 120~1900 | W+8 | W+10 | |||||
| 2 | |||||||||
| 60 | 2 | W+10 | W+12 | ||||||
| 3 | 15 | 6002 | |||||||
| 76 | 3 | M10 | 20 | 6202 | |||||
| 4 | 20 | M12 | 25 | 6204 | |||||
| 80 | 3 | ||||||||
| 89 | 3 | ||||||||
| 4 | |||||||||
| QCE31 | 38 | 1.2 | 120~1800 | 12 | W+9 | W+11 | M8 | 15 | 6001 |
| 50 | 1.5 | 120~1900 | W+8 | W+10 | |||||
| 60 | 2 | W+10 | W+12 | ||||||
| 76 | 3 | 15 | M10 | 20 | 6202 | ||||
| QCE32 | 38 | 1.5 | 120~1800 | 12 | W+9 | W+11 | M8 | 15 | 6001 |
| 50 | 120~1900 | W+8 | W+10 | ||||||
| 60 | 2 | W+10 | W+12 | ||||||
| 76 | 3 | 15 | M10 | 20 | 6202 | ||||
| QCE36 | 38 | 1.2 | 120 125 150 200 250 300 350 400 450 500 550 600 650 700 750 |
12 | W+9 | W+11 | M8 | 15 | 6001 |
| 50 | 1.5 | W+8 | W+10 | ||||||
| 60 | 2 | W+10 | W+12 | ||||||
扁位型·W尺寸指定型
| 型号 | t | W | d 轴径 |
E | L | b | h | 轴承 | |
| 代码 | D | ||||||||
| QCE41 | 38 | 1.2 | 120~1800 | 12 | W+9 | W+31 | 10 | 11 | 6001 |
| 50 | 1.5 | 120~1900 | W+8 | W+30 | |||||
| 2 | |||||||||
| 60 | 2 | W+10 | W+32 | ||||||
| 3 | 15 | 12 | 6002 | ||||||
| 76 | 3 | 11 | 6202 | ||||||
| 4 | 20 | W+40 | 16 | 15 | 6204 | ||||
| 80 | 3 | ||||||||
| 89 | 3 | ||||||||
| 4 | |||||||||
| QCE51 | 38 | 1.2 | 120~1800 | 12 | W+9 | W+31 | 10 | 11 | 6001 |
| 50 | 1.5 | 120~1900 | W+8 | W+30 | |||||
| 60 | 2 | W+10 | W+32 | ||||||
| 76 | 3 | 15 | 12 | 11 | 6202 | ||||
| QCE52 | 38 | 1.5 | 120~1800 | 12 | W+9 | W+31 | 10 | 11 | 6001 |
| 50 | 120~1900 | W+8 | W+30 | ||||||
| 60 | 2 | W+10 | W+32 | ||||||
| 76 | 3 | 15 | 12 | 11 | 6202 | ||||
| QCE56 | 38 | 1.2 | 120 125 150 200 250 300 350 400 450 500 550 600 650 700 750 |
12 | W+9 | W+31 | 10 | 11 | 6001 |
| 50 | 1.5 | W+8 | W+30 | ||||||
| 60 | 2 | W+10 | W+32 | ||||||

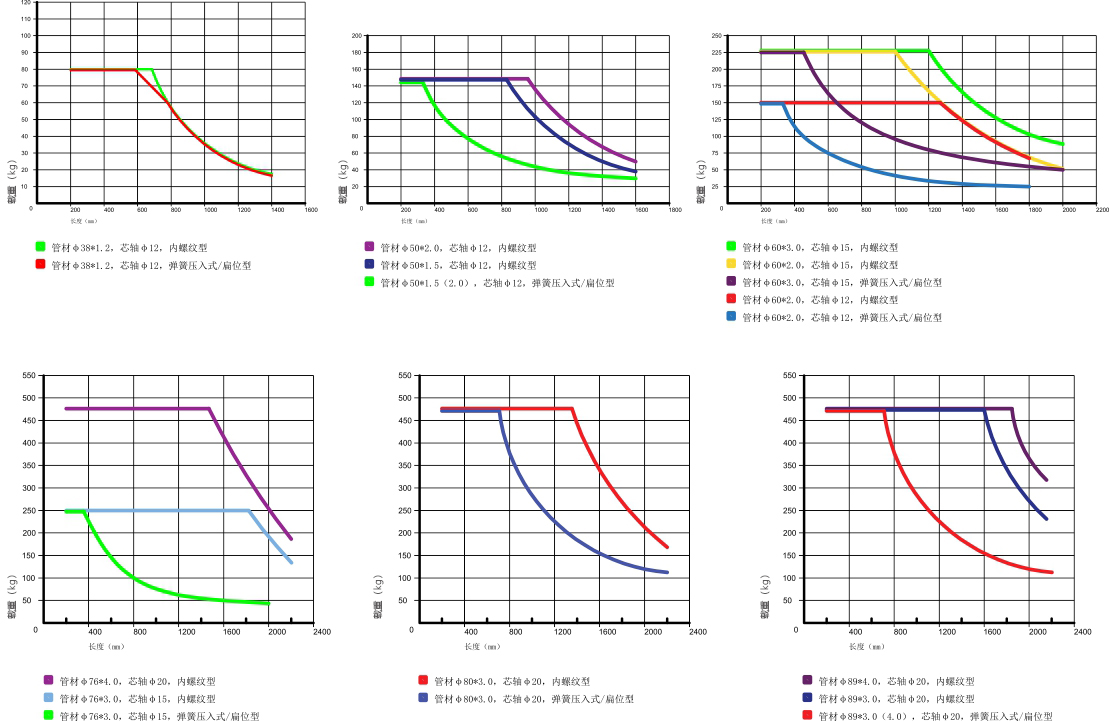

负载参数

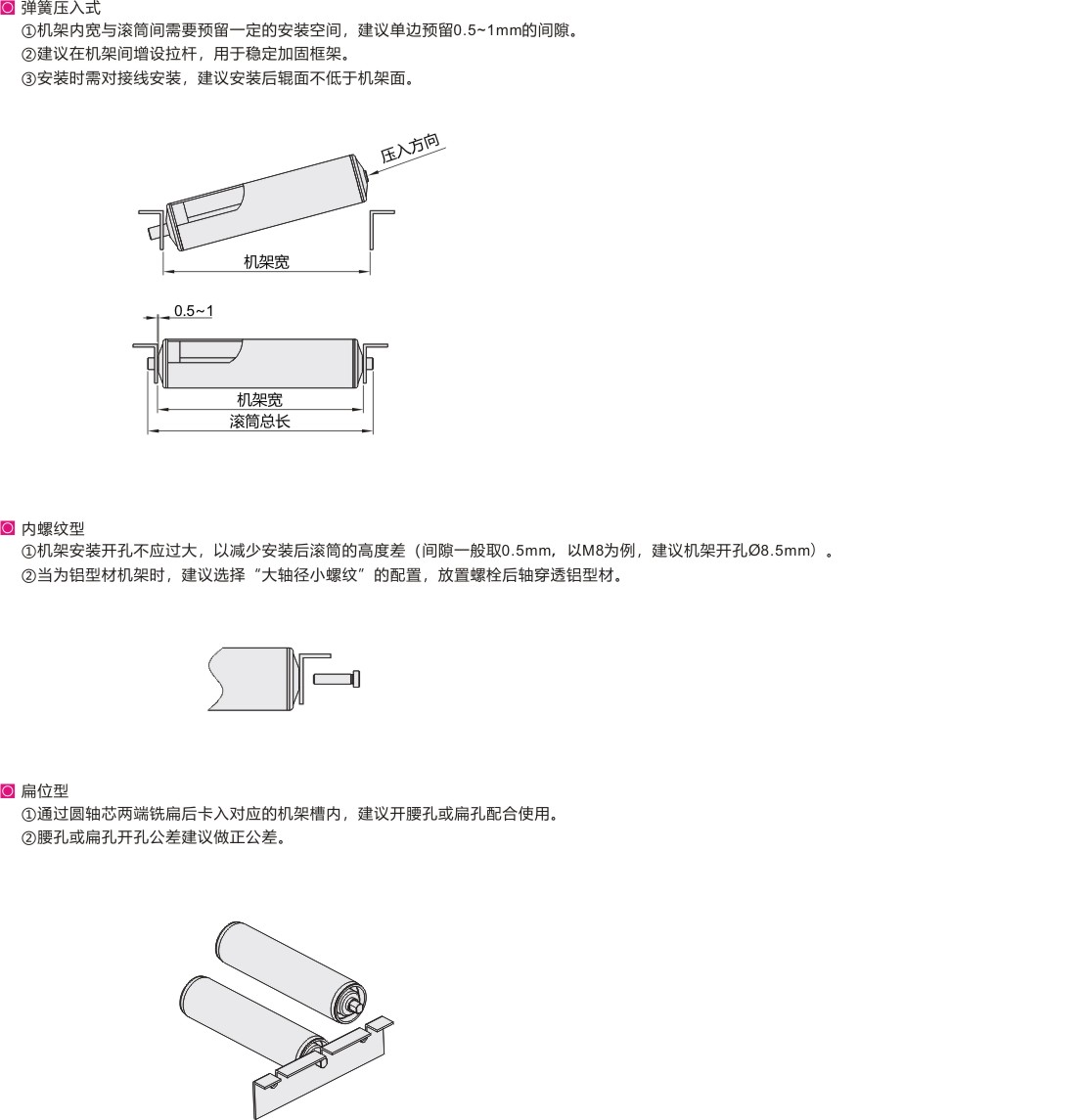

安装说明
-
