图片仅供参考，请以已选的规格为准

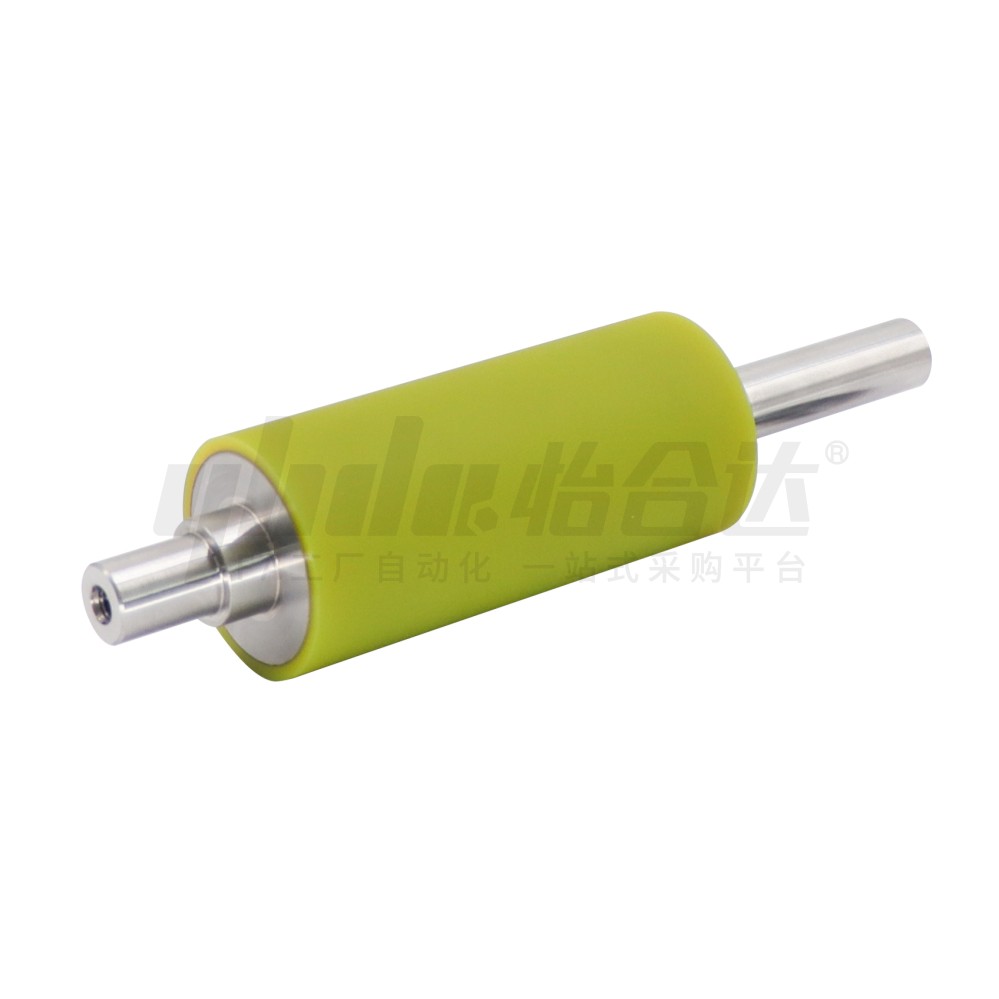

包胶辊 带轴型
条件筛选：
种类筛选 包胶辊
产品类型 带轴型
是否包胶 包胶
轴安装方式 台阶型
衬层(壳体)材质 聚氨酯（自然色）
产品型号：
点击红色字体去完善选型
请先点击左下侧选项进行选型>>
请先点击左侧选项进行选型>>
未税折扣单价： -- --
含税折扣单价： ----
含税总价 (税率13%)： ￥--
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量()：
起订量：0
, 加量幅度：0
暂无数据
数量折扣
登录后可查看价格、加入购物车、一键购买
立即登录
价格生成中...
登录后可查看价格、加入购物车、一键购买
立即登录
代码的技术资料信息曾有所变更，可前往 型号勘误表 查看变更记录
型号：
型号筛选
可选加工（可选）
未生成型号，还有 7 项未选择
重置
代码
- QCH71
- QCH72
- QCH73
- QCH74
- QCH75
- QCH76
无数据
参数选型
滚轮(球)材质
- 不锈钢
- 碳钢
无数据
滚轮(球)表面处理
- 无
- 镀铬
无数据
衬层硬度
- 肖氏A50
- 肖氏A70
- 肖氏A90
无数据
产品选型
代码
- QCH71
- QCH72
- QCH73
- QCH74
- QCH75
- QCH76
无数据
D
- 25
- 38
- 50
- 60
无数据
W
100~1300
/1
d
- 10
- 12
- 15
- 20
无数据
价格生成中...
技术图档
全部型号
3D预览
技术图档（二）
材质图
参数图
材质图
参数图
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 硬度 | 表面处理 | |
| 芯材 | 衬层 | 衬层 | |||
| QCH71 | 带轴型 | 不锈钢 | 聚氨酯 (自然色) |
肖氏A90 | 一 |
| QCH72 | 肖氏A70 | ||||
| QCH73 | 肖氏A50 | ||||
| QCH74 | 碳钢 | 肖氏A90 | 镀铬 | ||
| QCH75 | 肖氏A70 | ||||
| QCH76 | 肖氏A50 | ||||
聚氨酯经时间的增长可能会产生变色，但对其特性并无影响。

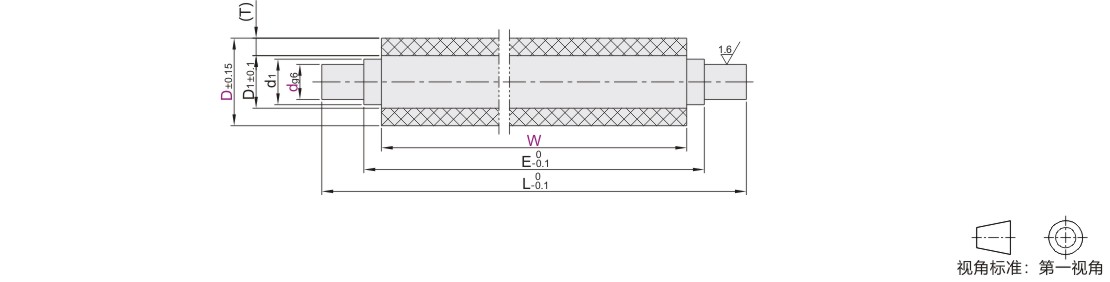

参数图
| 型号 | W 最小单位1 |
d | T | d1 | E | L | D1 | |
| 代码 | D | |||||||
| QCH71 QCH72 QCH73 QCH74 QCH75 QCH76 |
25 | 100～1300 | 10 | 5 | d+3 | W+10 | W+26 | 15 |
| 38 | 12 | 28 | ||||||
| 50 | 15 | W+28 | 40 | |||||
| 60 | 20 | d+5 | W+34 | 50 | ||||
