        润滑齿轮 浸油润滑型 毛毡齿轮 毛毡材质

        条件筛选：

        主体材质 羊毛毡
        表面处理 无
        齿面硬度 无
        种类筛选 毛毡齿轮

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码 类型 螺旋方向 螺旋角 主体材质 附件
          VNQ01 直齿 一 一  羊毛毡 标准圆轴
          (材质：S45C)
          VNQ11 斜齿 左旋 19°31'42”
          VNQ12 右旋

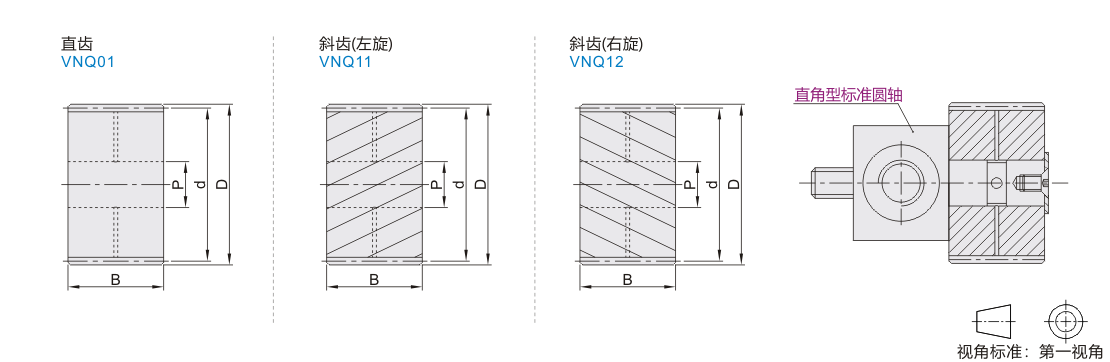

          参数图



          选型表

          型号 标准圆轴选择 齿数 B P d D 适配标准圆轴规格
          代码 模数

          直齿

          VNQ01

          		 1.5 ZJ(直角型)
          ZX(直线型)          		 19 20 12 28.5 31.5 ZX1.5/ZJ1.5
          2.0 25 38 42 ZX2/ZJ2
          3.0 30 57 63 ZX3/ZJ3
          4.0 40 76 84 ZX4/ZJ4
          5.0 18 50 20 90 100 ZX5/ZJ5
          6.0   60 108 120 ZX6/ZJ6

          斜齿左旋
          VNQ11
          斜齿右旋
          VNQ12

          		 1.5 ZJ(直角型)
          ZX(直线型)          		 18 20 12 28.65 31.65 ZX1.5/ZJ1.5
          2.0 25 38.2 42.2 ZX2/ZJ2
          3.0 30 57.3 63.3 ZX3/ZJ3
          4.0 40 76.4 84.4 ZX4/ZJ4
          5.0 17 50 20 90.2 100.2 ZX5/ZJ5
          6.0 60 108.23 120.23 ZX6/ZJ6

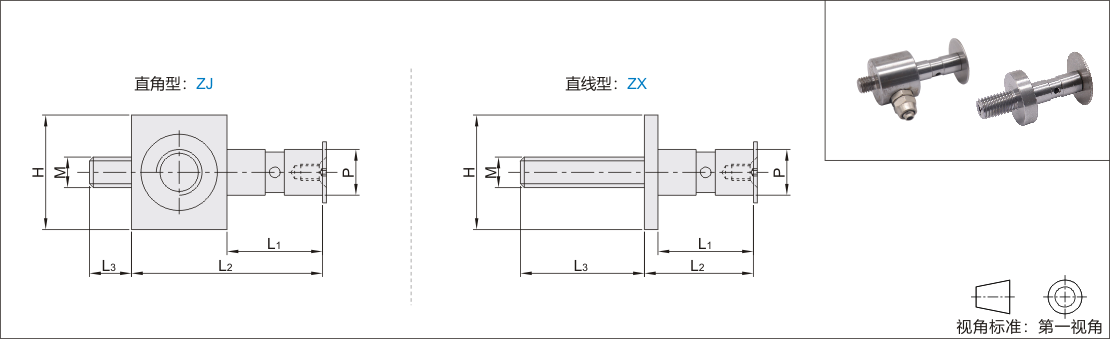

          标准圆轴尺寸表



          直角型：ZJ

          规格 P L1 L2 L3 H M
          ZJ1.5 12 20.5 47 10 20 M10
          ZJ2 25.5 52 30
          ZJ3 30.5 55
          ZJ4 40.5 65 15 50 M12
          ZJ5 20 50.5 75
          ZJ6 60.5 85



          直线型：ZX

          规格 P L1 L2 L3 H M
          ZX1.5 12 20.5 28 20 20 M12
          ZX2 25.5 33 30
          ZX3 30.5 38
          ZX4 40.5 48 25 50 M14
          ZX5 20 50.5 58
          ZX6 60.5 68
