直齿条压力角20° L尺寸指定型 L尺寸固定型（可拼接使用）

产品型号：

请先点击左下侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

计算选型

SKU信息

3D模型

3D图库

常规选型

图纸选型

型号：

型号筛选

未生成型号，还有 13 项未选择

代码

参数选型

主体材质

可否拼接使用

表面处理

长度选择方式

齿面硬度

产品选型

模数

孔加工

规格

齿条总长度L(mm)

20~480

/1

端面到第一个孔中心距A(mm)

5~475

/1

第一个孔到第二个孔中心距B(mm)

5~475

/1

第二个孔到第三个孔中心距C(mm)

5~475

/1

技术图档

3D预览

可选加工参数

产品简介

产品问答

材质图

参数图

材质图

代码	类型	材质	齿面硬度	表面处理
VNU01	L尺寸指定型	S45C	—	发黑
VNU02		S45C	HRC45~55	发黑
VNU06		SUS304	—	—
VNU21	L尺寸固定型	S45C	—	发黑
VNU22		S45C	HRC45~55	发黑
VNU26		SUS304	—	—

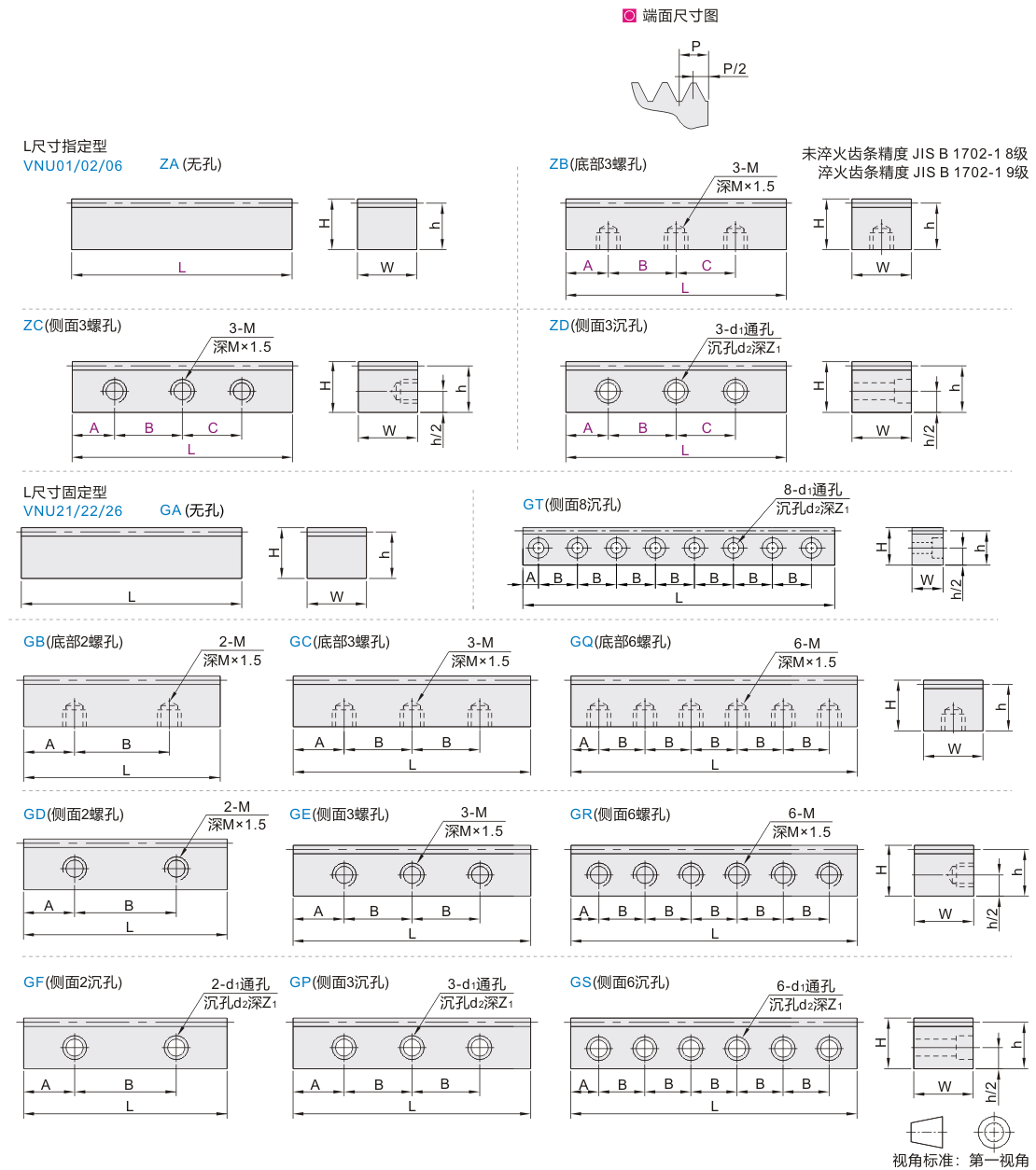

参数图

VNU01~02

型号			L	孔位置 A/B/C	P 齿距	W	H	h	d1	d2	Z1	M
代码	模数	孔加工	L	孔位置 A/B/C	P 齿距	W	H	h	d1	d2	Z1	M
VNU01 VNU02	1.0	ZA(无孔) ZB(底部3螺孔) ZC(侧面3螺孔) ZD(侧面3沉孔)	20~480	5~475	3.142	10	12	11	3.5	6.5	3.5	M3
	1.5				4.712	15	20	18.5	4.5	8	4.5	M4
	2.0				6.283	20	25	23	5.5	9.5	5.5	M5
	2.5				7.854	25	30	27.5	6.5	11	6.5	M6
	3.0				9.424	30	35	32	9	14	9	M8
	4.0				12.566	39	39	35	11	17.5	11	M10
	5.0				15.708	49	39	34	11	17.5	11	M10

VNU06

型号			L	孔位置 A/B/C	P 齿距	W	H	h	d1	d2	Z1	M
代码	模数	孔加工	L	孔位置 A/B/C	P 齿距	W	H	h	d1	d2	Z1	M
VNU06	1.0	ZA ZB ZC	20~480 (最小单位1)	5~475 (最小单位1)	3.142	10	10	9	—	—	—	M3
	1.5	ZA(无孔) ZB(底部3螺孔) ZC(侧面3螺孔) ZD(侧面3沉孔)			4.712	15	15	13.5	4.5	8	4.5	M4
	2.0				6.283	20	20	18	5.5	9.5	5.5	M5
	2.5				7.854	25	25	22.5	6.5	11	6.5	M6
	3.0				9.424	30	30	27	9	14	9	M8

VNU21~22

型号		规格	孔加工	Z 有效齿数	L	P 齿距	W	H	h	d1	d2	Z1	A	B	M	孔数
代码	模数
VNU21 VNU22	1.0	100	GA	30	94.25	3.142	10	12	11	3.5	6.5	3.5	—	—	—	—
		300	GA	95	298.45
			GB GD GF										59.23	180	M3	2
		500	GA	159	499.51								—	—	—	—
			GC GE GP										69.76	180	M3	3
		1000	GA	318	999								—	—	—	—
			GT										62.42	124.88		8
	1.5	100	GA	21	98.96	4.712	15	20	18.5	4.5	8	4.5	—	—	—	—
		300	GA	63	296.88
			GB GD GF										58.44	180	M4	2
		500	GA	106	499.51								—	—	—	—
			GC GE GP										69.76	180	M4	3
		1000	GA	212	999.03								—	—	—	—
			GT										62.42	124.88		8
	2.0	100	GA	15	94.25	6.283	20	25	23	5.5	9.5	5.5	—	—	—	—
		300	GA	47	295.31
			GB GD GF										57.66	180	M5	2
		500	GA	79	496.37								—	—	—	—
			GC GE GP										68.19	180	M5	3
		1000	GA	160	1005.28								—	—	—	—
			GT										62.83	125.66		8
	2.5	100	GA	12	94.25	7.854	25	30	27.5				—	—	—	—
		300	GA	38	298.45
			GB GD GF										59.23	180	M5	2
		500	GA	63	494.8								—	—	—	—
			GC GE GP										67.4	180	M5	3
		1000	GA	128	1005.31								—	—	—	—
			GT										62.83	125.66		8
	3.0	100	GA	10	94.25	9.424	30	35	32				—	—	—	—
		300	GA	31	292.17
			GB GD GF										56.09	180	M5	2
		500	GA	53	499.51								—	—	—	—
			GC GE GP										69.76	180	M5	3
		1000	GA	108	1017.9								—	—	—	—
			GT										63.63	127.23		8
	4.0	100	GA	7	87.96	12.566	39	39	35	11	17.5	11	—	—	—	—
		300	GA	23	289.02
			GB GD GF										59.01	180	M10	2
		500	GA	39	490.07								—	—	—	—
			GC GE GP										65.03	180	M10	3
		1000	GA	79	992.71								—	—	—	—
			GT										56.54	125.66	—	8
	5.0	100	GA	6	94.25	15.708	49	39	34				—	—		—
		300	GA	19	298.45
			GB GD GF										59.22	180	M10	2
		500	GA	31	502.66								—	—	—	—
			GC GE GP										71.33	180	M10	3
		1000	GA	63	989.6								—	—	—	—
			GT										54.99	125.66		8

VNU26

型号		规格	孔加工	Z 有效齿数	L	P 齿距	W	H	h	d1	d2	Z1	A	B	M	孔数
代码	模数
VNU26	1.0	300	GA	95	298.45	3.142	10	10	9	—	—	—	—	—	—	—
			GB GD GF							3.5	6.5	3.5	59.23	180	M3	2
		500	GA	159	499.51					—	—	—	—	—	—	—
			GC GE GP							3.5	6.5	3.5	69.76	180	M3	3
	1.5	300	GA	63	296.88	4.712	15	15	13.5	—	—	—	—	—	—	—
			GB GD GF							4.5	8	4.5	58.44	180	M4	2
		500	GA	106	499.51					—	—	—	—	—	—	—
			GC GE GP							4.5	8	4.5	69.76	180	M4	3
	2.0	500	GA	79	496.37	6.283	20	20	18	—	—	—	—	—	—	—
			GC GE GP							5.5	9.5	5.5	68.19	180	M5	3
		1000	GA	159	999.02					—	—	—	—	—	—	—
			GQ GR GS							5.5	9.5	5.5	49.51	180	M5	6
	2.5	500	GA	63	494.80	7.854	25	25	22.5	—	—	—	—	—	—	—
			GC GE GP							6.5	11	6.5	67.40	180	M6	3
		1000	GA	127	997.45					—	—	—	—	—	—	—
			GQ GR GS							6.5	11	6.5	48.73	180	M6	6
	3.0	500	GA	53	499.51	9.424	30	30	27	—	—	—	—	—	—	—
			GC GE GP							9	14	9	69.76	180	M8	3
		1000	GA	106	999.03					—	—	—	—	—	—	—
			GQ GR GS							9	14	9	49.52	180	M8	6

GA(无孔)、GB(底部2螺孔)、GC(底部3螺孔)、GD(侧面2螺孔)、GE(侧面3螺孔)、GF(侧面2沉孔)、GP(侧面3沉孔)、GQ(底部6螺孔)、GR(侧面6螺孔)、GS(侧面6沉孔)、GT(侧面8沉孔)。
