同步轮拉手轴承座减震器滚针导柱
商品分类

      图片仅供参考，请以已选的规格为准

        直齿条 压力角20° 孔数指定型

        条件筛选：

        可否拼接使用 不可拼接型
        长度选择方式 孔数指定
        种类筛选 直齿齿条

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          未生成型号，还有 9 项未选择

          代码

          参数选型

          主体材质

          表面处理

          齿面硬度

          产品选型

          模数

          孔加工

          齿条总长度L(mm)

          500~1980
          /1

          孔数K(个)

          2~12
          /1

          两孔间孔距B(mm)

          50~500
          /1

          技术图档

          3D预览

          可选加工参数

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码 类型 材质 齿面硬度 表面处理
          VNU31 孔数指定型 S45C — 发黑
          VNU32 HRC40~45
          VNU36 SUS304 — —

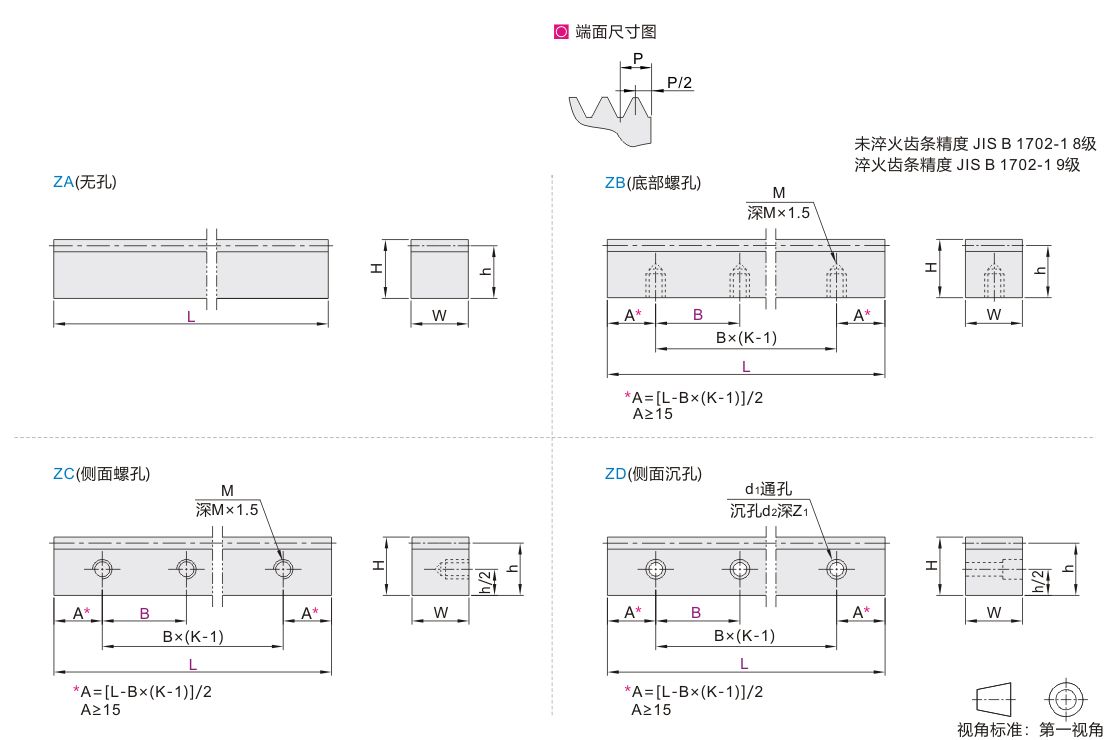

          参数图



           选型表

          型号 孔加工 L全长
          最小单位1          		 K孔数 B孔距
          最小单位1          		 P
          齿距          		 W H h d1 d2 Z1 M
          代码 模数
          VNU31
          VNU32          		 1.0 ZA(无孔)
          ZB(底部螺孔)
          ZC(侧面螺孔)
          ZD(侧面沉孔)          		 500~980 2~6 50~500 3.142 10 12 11 3.5 6.5 3.5 M3
          1.5 500~1980 2~12 4.712 15 20 18.5 5.5 9.5 5.5 M5
          2.0 6.283 20 25 23 6.5 11 6.5 M6
          2.5 7.854 25 30 27.5 9 14 9 M8
          3.0 9.424 30 35 32 11 17.5 11 M10
          4.0 500~980 2~6 12.566 39 39 35
          5.0 15.708 49 39 34
          VNU36 1.5 500~980 2~12 4.712 15 15 13.5 5.5 8.8 5.5 M5
          2.0 6.283 20 20 18 6.5 11 6.5 M6
          2.5 7.854 25 25 22.5 9 14 9 M8
          3.0 9.424 30 30 27 11 17.5 11 M10
