零背隙齿轮
零背隙齿条
产品选型
规格
图片仅供参考，请以已选的规格为准
零背隙齿轮齿条 零背隙 碳素钢 黑色镀铬处理
条件筛选：
主体材质 碳素钢
表面处理 黑色镀铬
产地 进口
齿面硬度 无
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
产品简介
产品问答
材质图

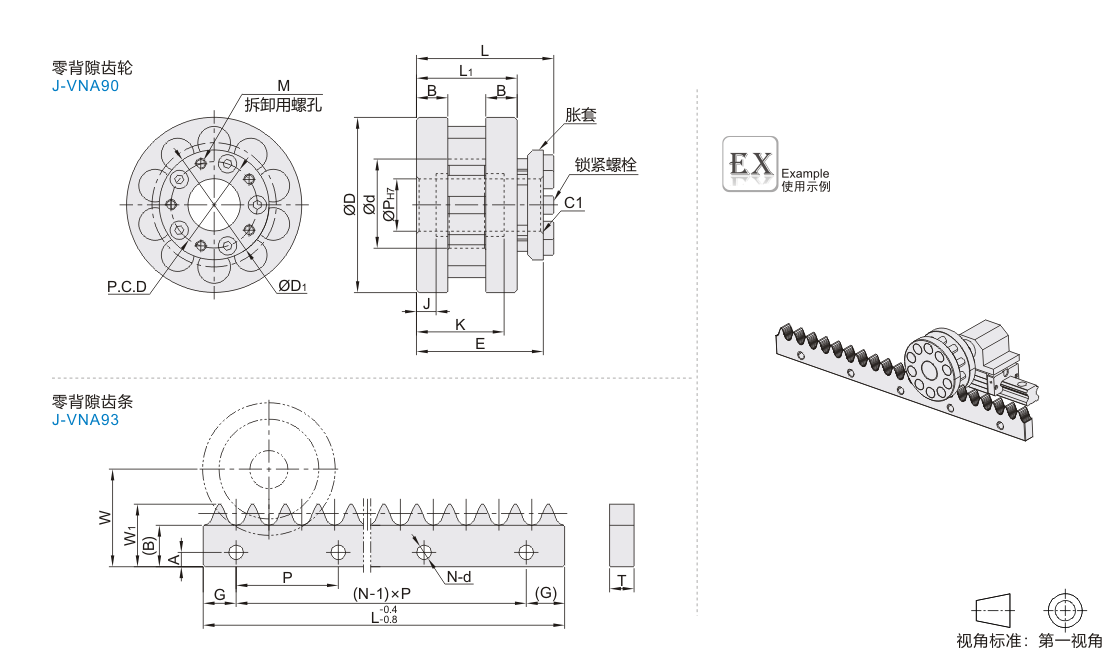

参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 |
| J-VNA90 | 零背隙齿轮 | 碳素钢 | 黑色镀铬 |
| J-VNA93 | 零背隙齿条 |
配合运动精度：0.02。
参数图
选型表
零背隙齿轮
| 型号 |
模数 |
齿数 |
L |
L1 |
B |
D |
d |
P |
P.C.D |
D1 |
M |
J 导向部分 |
K 轴的必要长度 |
E 轴的接触面 |
节圆直径 (mm) |
惯性力矩 (kg·m²) |
重量 (kg) |
适用齿条型号 |
|
| 代码 | 规格 | ||||||||||||||||||
| J-VNA90 | 1610 | 4.75 | 10 | 52.5 | 38.5 | 12 | 67 | 33 | 20 | 33 | 42 | 5-M4 | 7.5 | 33.5 | 48.5 | 50.9 | 3.93×10⁻⁴ | 0.71 | J-VNA93-1610 |
| 2010 | 6 | 58.5 | 42.5 | 84 | 42 | 25 | 40 | 50 | 5-M5 | 7 | 38 | 53.5 | 63.7 | 10.5×10⁻⁴ | 1.3 | J-VNA93-2010 | |||
| 2510 | 7.5 | 67.5 | 49.5 | 14 | 101 | 51 | 30 | 51 | 63 | 5-M6 | 7.5 | 43.5 | 61.5 | 79.6 | 25.5×10⁻⁴ | 2.1 | J-VNA93-2510 | ||
零背隙齿条
| 型号 |
齿数 |
节距 |
L |
W |
W1 |
T |
A |
B |
P |
G |
孔数 N |
d |
重量 (kg) |
适用 齿轮型号 |
适用 拼接夹具 |
|
| 代码 | 规格 | |||||||||||||||
| J-VNA93 | 1610 | 62 | 16 | 992 | 48 | 30.5 | 12 | 7 | 20.2 | 96 | 16 | 11 | Ø7 | 2.2 | J-VNA90-1610 | J-VNA96-16 |
| 2010 | 50 | 20 | 1000 | 64 | 42.0 | 16 | 10 | 29.0 | 100 | 50 | 10 | Ø9 | 4.2 | J-VNA90-2010 | J-VNA96-20 | |
| 2510 | 40 | 25 | 75 | 48.0 | 19 | 12 | 31.5 | 100 | 50 | Ø11 | 5.4 | J-VNA90-2510 | J-VNA96-25 | |||
齿条拼接需要专用夹具。
技术参数
| 代码 | 允许动额定 负载(N) |
允许静额定 负载(N) |
允许动额定 扭矩(N·M) |
允许静额定 扭矩(N·M) |
滚轮回转一圈 移动距离(mm) |
最大压力角 (°) |
||||||||||||||||||||||
| 1610 | 1000 | 1500 | 25.5 | 38.2 | 160 | 30.7 | ||||||||||||||||||||||
| 2010 | 1500 | 2250 | 47.7 | 71.7 | 200 | 30.1 | ||||||||||||||||||||||
| 2510 | 2200 | 3300 | 87.5 | 131.3 | 250 | 30.7 | ||||||||||||||||||||||
-
