        塑料直齿条 压力角20° L尺寸指定型 L尺寸固定型（可拼接使用） 蓝色尼龙材质

        条件筛选：

        主体材质 MC尼龙
        表面处理 无
        可否拼接使用 不可拼接型
        齿面硬度 无
        种类筛选 树脂直齿条

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库
        常规选型
        图纸选型
        型号：

        型号筛选

        未生成型号，还有 6 项未选择

        代码

        参数选型

        长度选择方式

        产品选型

        模数

        孔加工

        规格

        齿条总长度L(mm)

        20~980
        /1

        技术图档

        3D预览

        产品问答

        材质图

        参数图

        材质图
        代码 类型 材质
        VNU03 L尺寸指定型 MC尼龙
        VNU23 L尺寸固定型

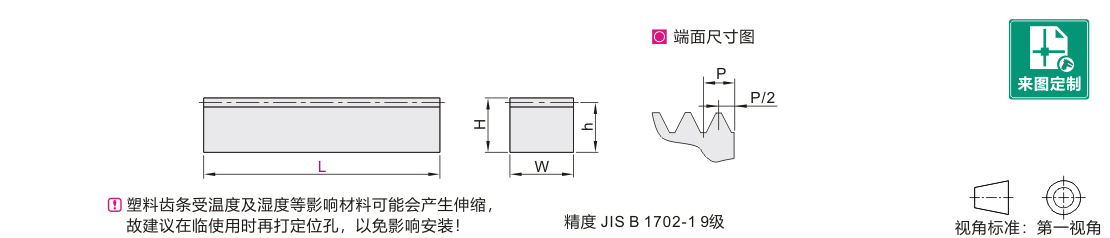

        参数图



        VNU03

        型号
        		 孔加工
        		 L
        最小单位1
        		 P
        齿距
        		 W
        		 H
        		 h
        代码 模数
        VNU03 1.0 ZA(无孔) 20~480 3.142 10 12 11
        1.5 20~980 4.712 15 20 18.5
        2.0 6.283 20 25 23
        2.5 7.854 25 30 27.5
        3.0 9.424 30 35 32



        VNU23

        型号
        		 规格
        		 孔加工
        		 Z
        有效齿数
        		 L
        		 P
        齿距
        		 W
        		 H
        		 h
        代码 模数
        VNU23 1.0 300 ZA(无孔) 95 298.45 3.142 10 12 11
        500 159 499.51
        1.5 300 63 296.88 4.712 15 20 18.5
        500 106 499.51
        2.0 300 47 295.31 6.283 20 25 23
        500 79 496.37
        2.5 300 38 298.45 7.854 25 30 27.5
        500 63 494.8
        3.0 300 31 292.17 9.424 30 35 32
        500 53 499.51
