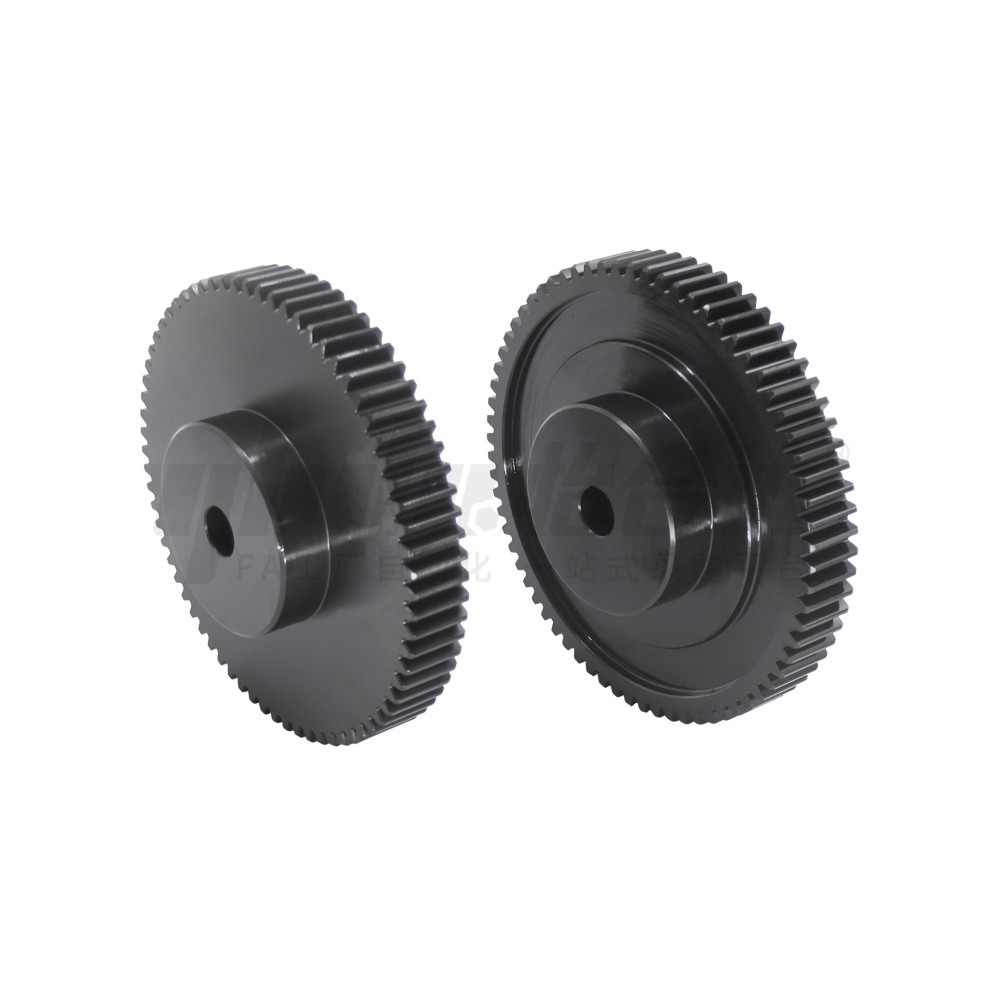

        标准直齿轮 压力角20° 模数4.0

        条件筛选：

        主体材质 S45C
        表面处理 发黑
        产地 国产
        加工精度 精铣型
        模数 4.0
        齿轮形状 带轮毂
        齿面硬度 40~55HRC
        种类筛选 直齿轮

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          未生成型号，还有 7 项未选择

          代码

          参数选型

          轴固定形式

          产品选型

          模数

          齿数

          B

          齿轮形状

          P

          技术图档

          3D预览

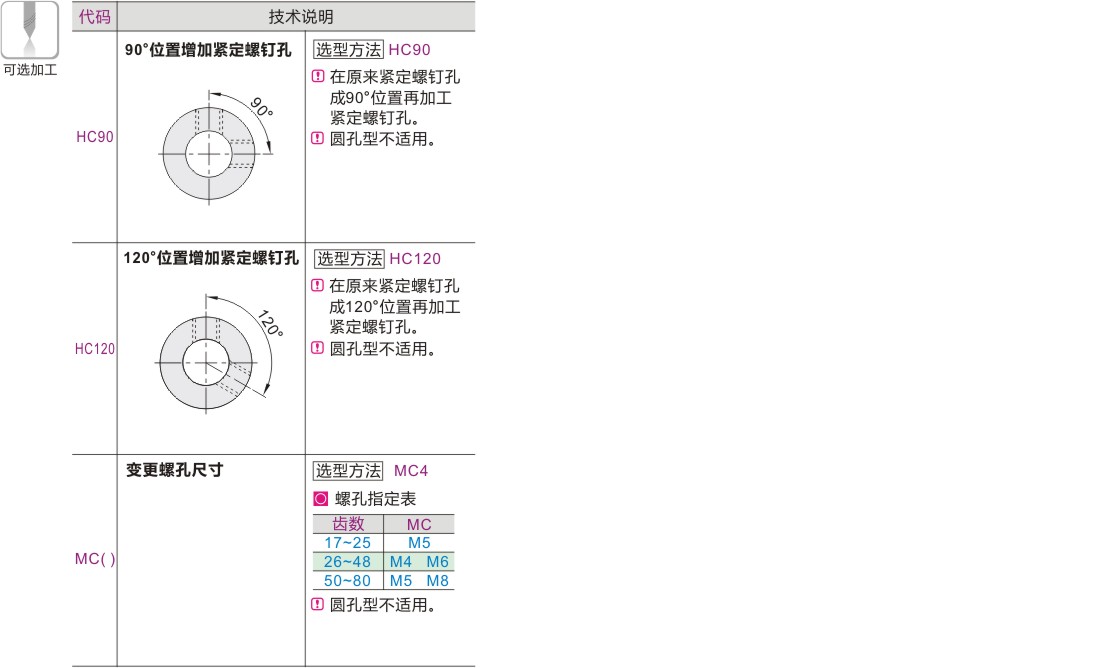

          可选加工参数

          材质图

          参数图

          材质图
          代码 类型 材质 齿面硬度 表面处理
          国标 相当
          VNE03 圆孔型 45  S45C 40~55HRC 发黑
          VNE43 键槽孔型

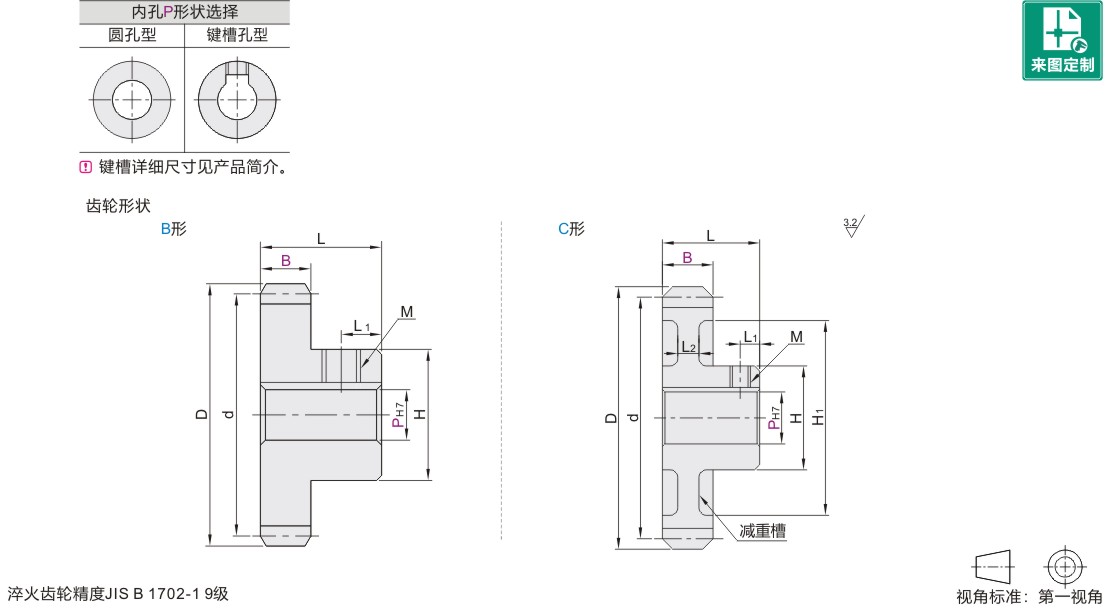

          参数图
          型号 齿数 B 齿轮
          形状          		 内孔直径PH7
          最小单位1          		 d D H H1 L L1 L2 M
          代码 模数 圆孔型 键槽孔型
          圆孔型
          VNE03

          键槽孔型
          VNE43          		 4.0  17  39  B形 20~25 20N 68  76  53    59  10    M4
          18  20~30 20N~25N 72  80  55
          19  20~35 20N~31N 76  84  60
          20  20~40 20N~37N 80  88  65
          21  20~42 20N~38N 84  92  69
          22  20~45 20N~42N 88  96  73
          23  92  100  77
          24  20~48 20N~45N 96  104  80
          25  20~50 20N~47N 100  108  84
          26  20~52 20N~48N 104  112  87  M5
          27  20~54 20N~50N 108  116  90
          28  20~56 20N~50N 112  120  95
          29  116  124  95
          30  20~60 20N~50N 120  128  100
          32  22~60 22N~50N 128  136  55  8
          34  136  144
          35  140  148
          36  144  152
          38  152  160
          40  25~60 25N~50N 160  168
          42  168  176
          44  176  184
          45  180  188
          46  184  192
          48  C形 192  200  150  16
          50  30~60 25N~50N 200  208  158  M6
          52  208  216  165
          54  216  224  175
          55  220  228  178
          56  224  232  182
          58  30~66 30N~50N 232  240  110  190
          60  240  248  198
          62  248  256  210
          64  256  264  214
          65  260  268  218
          66  30~75 30N~65N 264  272  120  220
          68  272  280  225
          70  280  288  248
          80  320  328  288
