      查看大图

      图片仅供参考，请以已选的规格为准

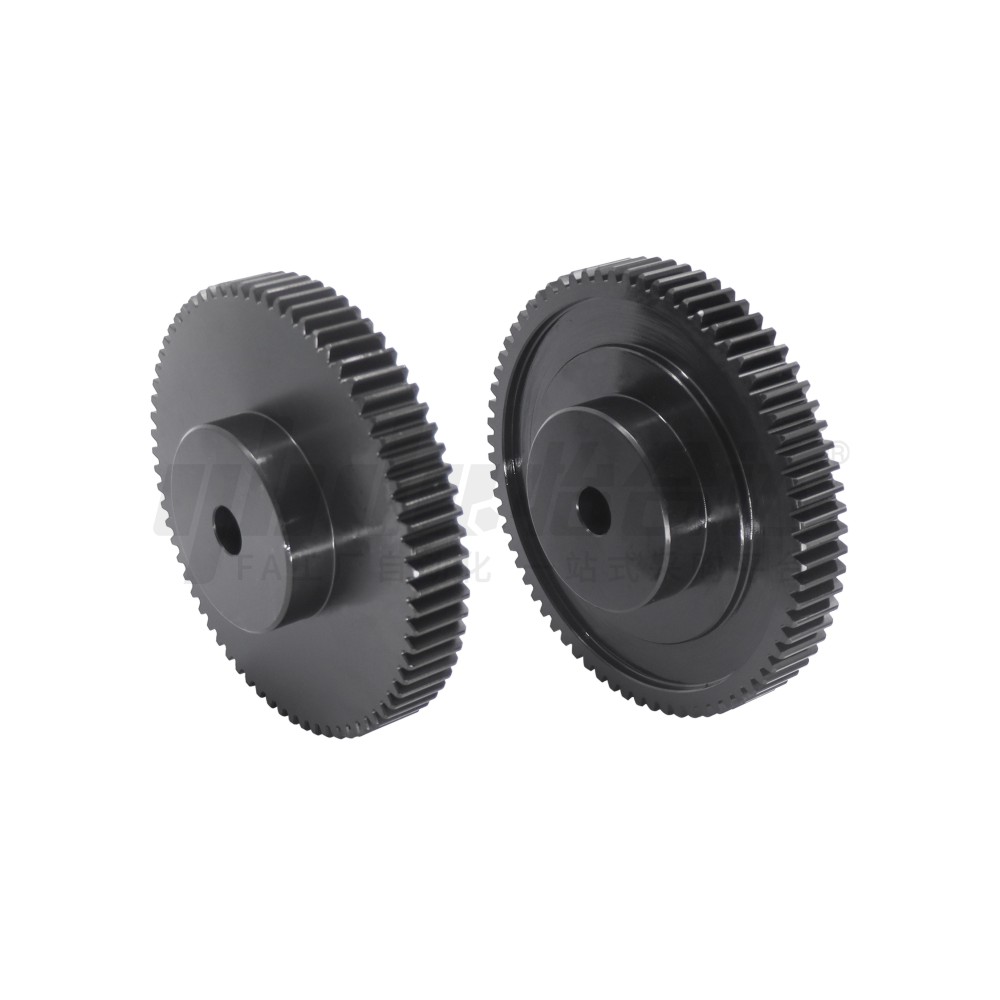

        标准直齿轮 压力角20° 模数5.0

        条件筛选：

        主体材质 S45C
        表面处理 发黑
        产地 国产
        加工精度 精铣型
        模数 5.0
        齿轮形状 带轮毂
        齿面硬度 40~55HRC
        种类筛选 直齿轮

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          未生成型号，还有 7 项未选择

          代码

          参数选型

          轴固定形式

          产品选型

          模数

          齿数

          B

          齿轮形状

          P

          20~75
          /1

          技术图档

          3D预览

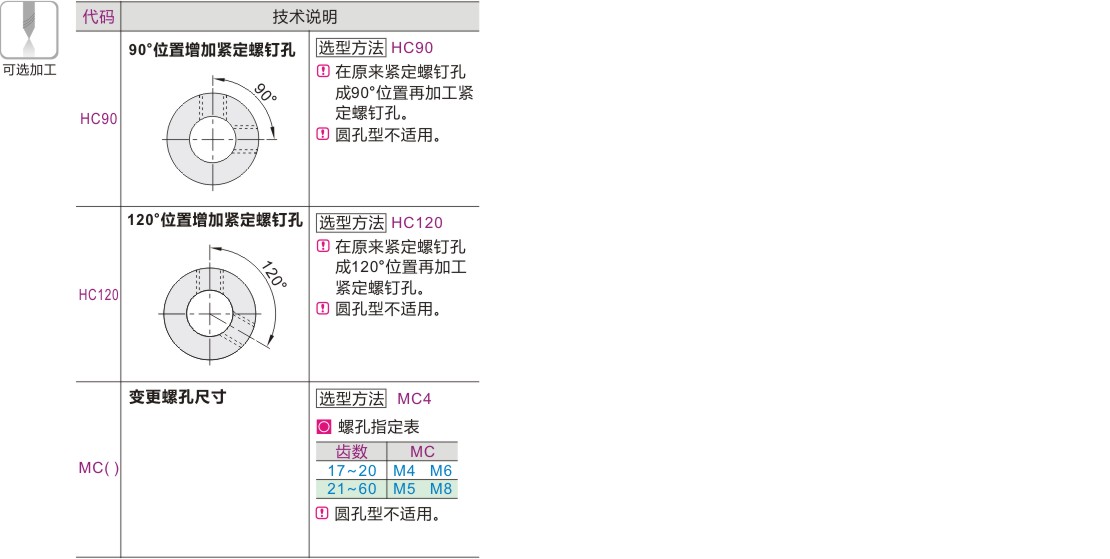

          可选加工参数

          材质图

          参数图

          材质图
          代码 类型 材质 齿面硬度 表面处理
          国标 相当
          VNK03 圆孔型 45  S45C 40~55HRC 发黑
          VNK43 键槽孔型

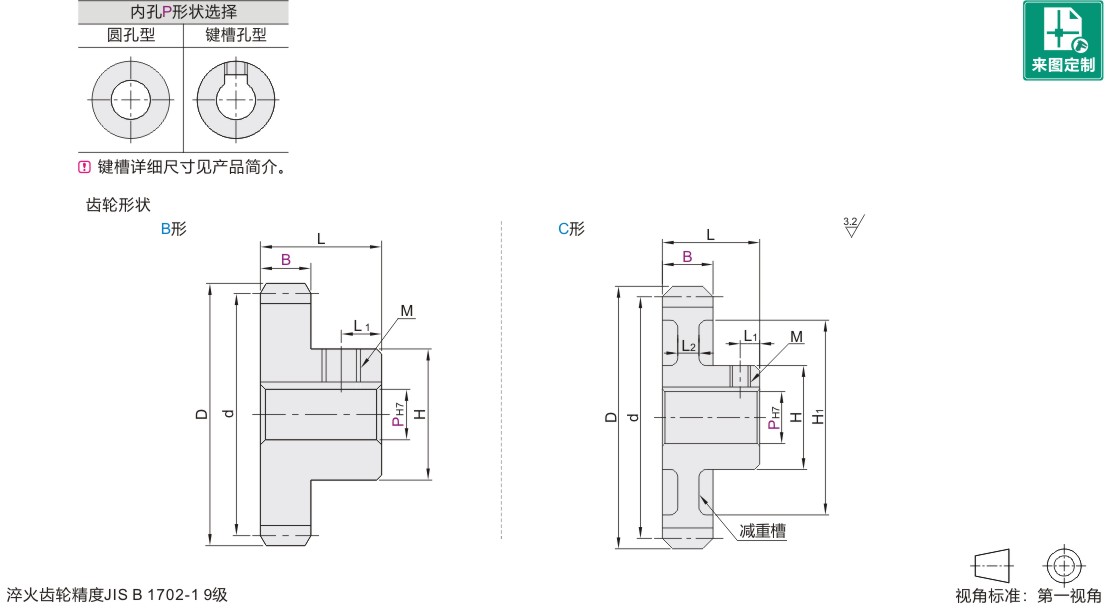

          参数图
          型号 齿数 B 齿轮
          形状          		 内孔直径PH7
          最小单位1          		 d D H H1 L L1 L2 M
          代码 模数 圆孔型 键槽孔型
          圆孔型
          VNK03

          键槽孔型
          VNK43          		 5.0  17  49  B形 20~40 20N~37N 85  95  68    74  12.5    M5
          18  90  100  70
          19  20~45 20N~42N 95  105  76
          20  100  110  82
          21  25~50 25N~47N 105  115  90  M6
          22  25~55 25N~50N 110  120  95
          23  25~60 25N~50N 115  125  100
          24  120  130
          25  125  135  105
          26  25~65 25N~58N 130  140  110
          27  135  145
          28  140  150
          29  145  155  115
          30  25~70 25N~65N 150  160  120
          32  30~70 30N~65N 160  170  70  10.5
          34  170  180
          35  175  185
          36  180  190
          38  190  200
          40  C形 200  210  160  30
          42  210  220  170
          44  220  230  175
          45  225  235  185
          46  230  240  185
          48  240  250  200
          50  250  260  212
          52  30~75 30N~65N 260  270  130  220
          54  270  280  230
          55  275  285  235
          56  280  290  240
          58  290  300
          60  300  310  250
