研磨直齿轮研磨型压力角20°

代码	类型	材质	齿面硬度	表面处理
VNG01	圆孔型	20CrMnTi	齿部高频淬火 50~60HRC(深度1mm以上)	发黑
VNG11	螺钉锁紧型
VNG21	键槽孔型

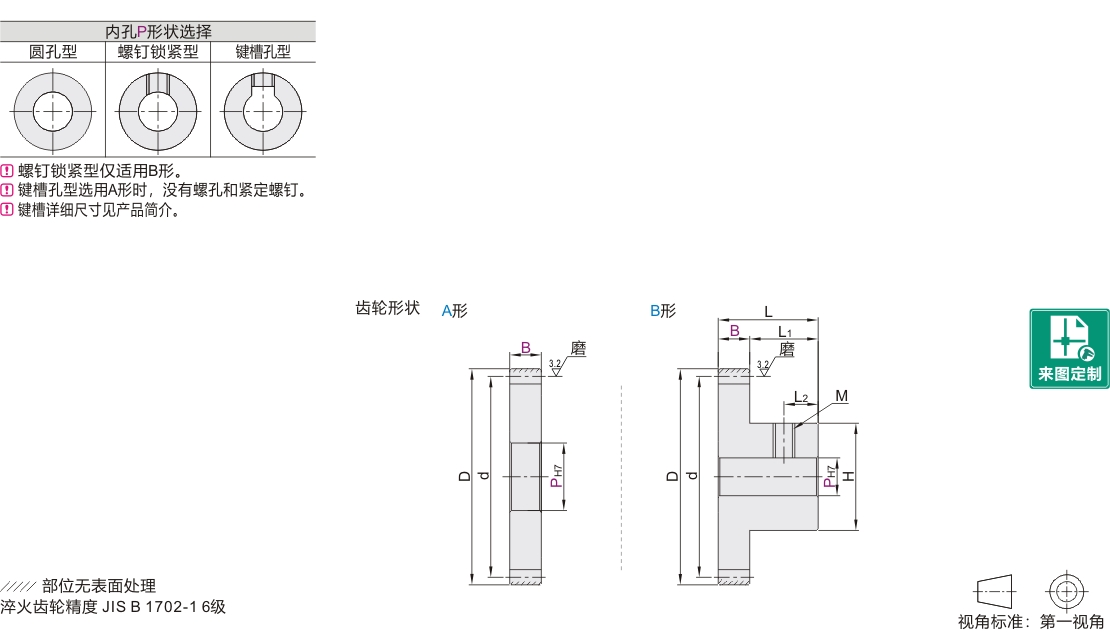

型号		齿数	B	齿轮形状	内孔直径PH7 最小单位1		d	D	H	L	L1	L2	M
代码	模数	齿数	B	齿轮形状	圆孔型螺钉锁紧型	键槽孔型	d	D	H	L	L1	L2	M
圆孔型 VNG01 螺钉锁紧型 VNG11 键槽孔型 VNG21	1.0	18	8	A形 B形	6~10	—	18	20	15	18	10	5	M4
		20			8~11	8N·10N	20	22	17
		22			8~14	8N 10N~12N	22	24	18
		24					24	26	20
		25					25	27
		26					26	28
		28					28	30
		30			10~17	10N~15N	30	32	25				M5
		32					32	34
		35					35	37
		36					36	38
		40			10~21	10N~18N	40	42	30
		45					45	47
		48					48	50
		50			12~24	12N~18N	50	52	35
		60			12~28	12N~25N	60	62	40
		70			12~28	12N~25N	70	72	40
		80			15~35	15N~30N	80	82	50
		100			15~35	15N~30N	100	102	50
	1.5	18	15		10~15	10N~13N	27	30	22	29	14	7	M4
		20			10~16	10N~14N	30	33	24
		24			12~19	12N~17N	36	39	28
		25			12~21	12N~18N	37.5	40.5	30				M5
		26			12~22	12N~19N	39	42	32
		28			15~25	15N~19N	42	45	36
		30			15~26	15N~23N	45	48	38
		32			15~28	15N~24N	48	51	40
		35			15~29	15N~26N	52.5	55.5	42
		36			15~31	15N~28N	54	57	45
		40			15~35	15N~31N	60	63	50
		45			18~35	18N~31N	67.5	70.5
		48			18~35	18N~31N	72	75
		50			18~42	18N~38N	75	78	60				M6
		60			20~42	20N~38N	90	93
		70			20~42	20N~38N	105	108
	2.0	18	20		12~21	12N~18N	36	40	30	36	16	8	M5
		20			12~22	15N~19N	40	44	32
		22			12~22	15N~19N	44	48	36
		24			15~26	15N~23N	48	52	38
		25			15~28	15N~24N	50	54	40				M6
		28			15~31	15N~28N	56	60	45
		30			18~35	18N~31N	60	64	50
		32					64	68
		36					72	76
		40			20~42	20N~38N	80	84	60
		45					90	94
		48					96	100
		50			25~42	25N~38N	100	104
		60			25~45	25N~42N	120	124	65
	2.5	20	25		18~28	18N~24N	50	55	40	43	18	9	M5
		24			18~33	18N~30N	60	65	48				M5
		25			20~35	20N~31N	62.5	67.5	50				M6
		28			20~42	20N~38N	70	75	60
		30			20~45	20N~42N	75	80	65
		36			20~49	20N~45N	90	95	70
		40			25~49	25N~45N	100	105	70
		45			25~52	25N~49N	112.5	117.5	75
		48			25~52	25N~49N	120	125	75
		50			25~56	25N~50N	125	130	80
	3.0	20	30		20~35	20N~31N	60	66	50	50	20	10	M6
		24			20~40	20N~37N	72	78	58
		25			20~42	20N~38N	75	81	60
		30			25~52	25N~49N	90	96	75
		32			25~52	25N~49N	96	102	75
36		25~56		25N~50N	108	114	80
40		25~56		25N~50N	120	126	80
