        标准直齿轮 压力角20°2.5模数

        条件筛选：

        主体材质 S45C
        加工精度 精铣型
        模数 2.5
        种类筛选 直齿轮

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          未生成型号，还有 10 项未选择

          代码

          参数选型

          表面处理

          轴固定形式

          齿轮形状

          齿面硬度

          产品选型

          模数

          齿数

          齿宽B(mm)

          齿轮形状

          齿轮内孔直径P(mm)

          8~59
          /1

          技术图档

          3D预览

          可选加工参数

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码
          		 类型
          		 材质
          		 齿面硬度
          		 表面处理
          国标 相当
          VNP01 圆孔型 45  S45C — —
          VNP02      发黑
          VNP03 HRC40~55
          VNP11    螺钉
           锁紧型           		 — —
          VNP12 发黑
          VNP13 HRC40~55
          VNP21 键槽孔型 — —
          VNP22      发黑
          VNP23 HRC40~55

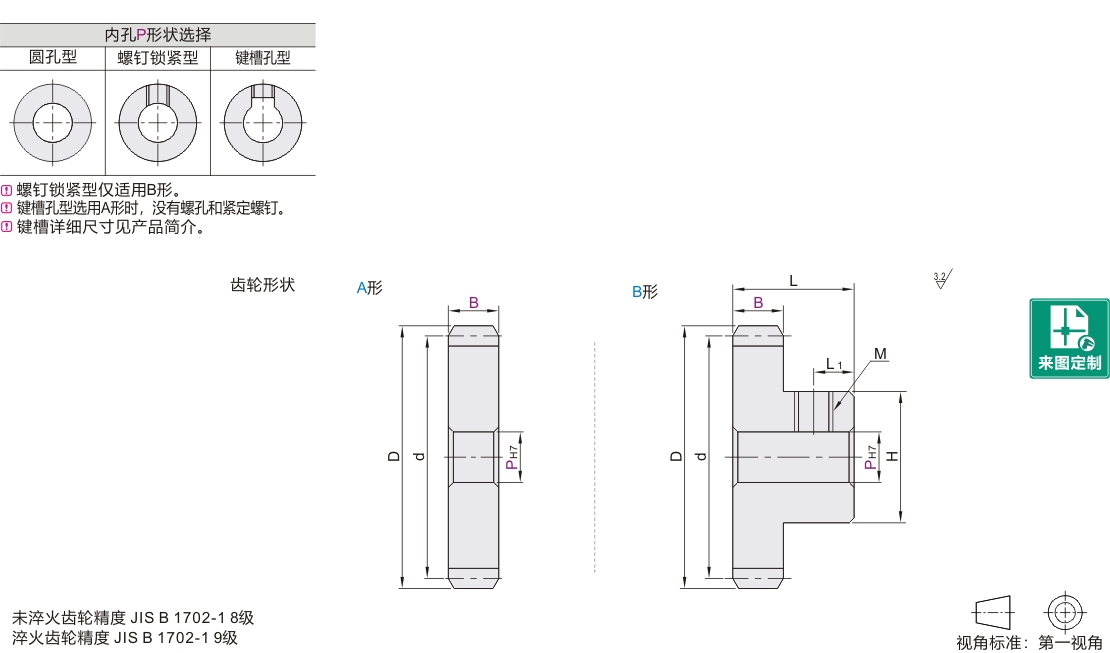

          参数图



          选型表

          型号
          		 齿数
          		 B
          		 齿轮
          形状
          		 内孔直径PH7
          最小单位1
          		 d
          		 D
          		 H
          		 L
          		 L1
          		 M
          代码 模数 圆孔型
          螺钉锁紧型          		 键槽孔型
          圆孔型
          VNP01
          VNP02
          VNP03

          螺钉锁紧型
          VNP11
          VNP12
          VNP13

          键槽孔型
          VNP21
          VNP22
          VNP23          		 2.5 12 25

          A形


          B形

          		 8~13 8N 30 35 23 37 6 M5
          14 8~15 8N~12N 35 40 25 41 8
          15 8~20 8N~15N 37.5 42.5 30
          16 8~22 8N~17N 40 45 32
          17 8~24 8N~19N 42.5 47.5 35
          18 8~26 8N~22N 45 50 38
          19 8~27 47.5 52.5 39
          20 8~28 8N~23N 50 55 40
          21 8~29 8N~25N 52.5 57.5 42
          22 8~30 8N~27N 55 60 44
          23 8~32 8N~28N 57.5 62.5 46
          24 8~33 8N~30N 60 65 48
          25 8~35 8N~31N 62.5 67.5 50 M6
          26 8~38 8N~35N 65 70 55
          27 8~42 8N~38N 67.5 72.5 60
          28 70 75
          29 8~43 8N~39N 72.5 77.5 62
          30 8~45 8N~41N 75 80 65
          32 8~49 8N~45N 80 85 70
          34 10~49 10N~45N 85 90
          35 87.5 92.5
          36 10~52 10N~48N 90 95 75
          38 95 100
          40 10~56 10N~50N 100 105 80
          42 105 110
          44 110 115
          45 112.5 117.5
          46 115 120
          48 10~59 120 125 85
          50 12~59 12N~50N 125 130
          52 15~59 15N~50N 130 135
          54 135 140
          55 137.5 142.5
          56 140 145
          58 145 150
          60 25~59 25N~50N 150 155
          62 155 160
          64 160 165
          65 162.5 167.5
          68 170 175
          70 175 180
          72 180 185
          75 187.5 192.5
          80 200 205
