同步轮拉手轴承座减震器滚针导柱
商品分类
      常规选型
      图纸选型
      型号：

      型号筛选

      未生成型号，还有 2 项未选择

      重置

      代码

      产品选型

      模数

      规格

      查看大图

      图片仅供参考，请以已选的规格为准

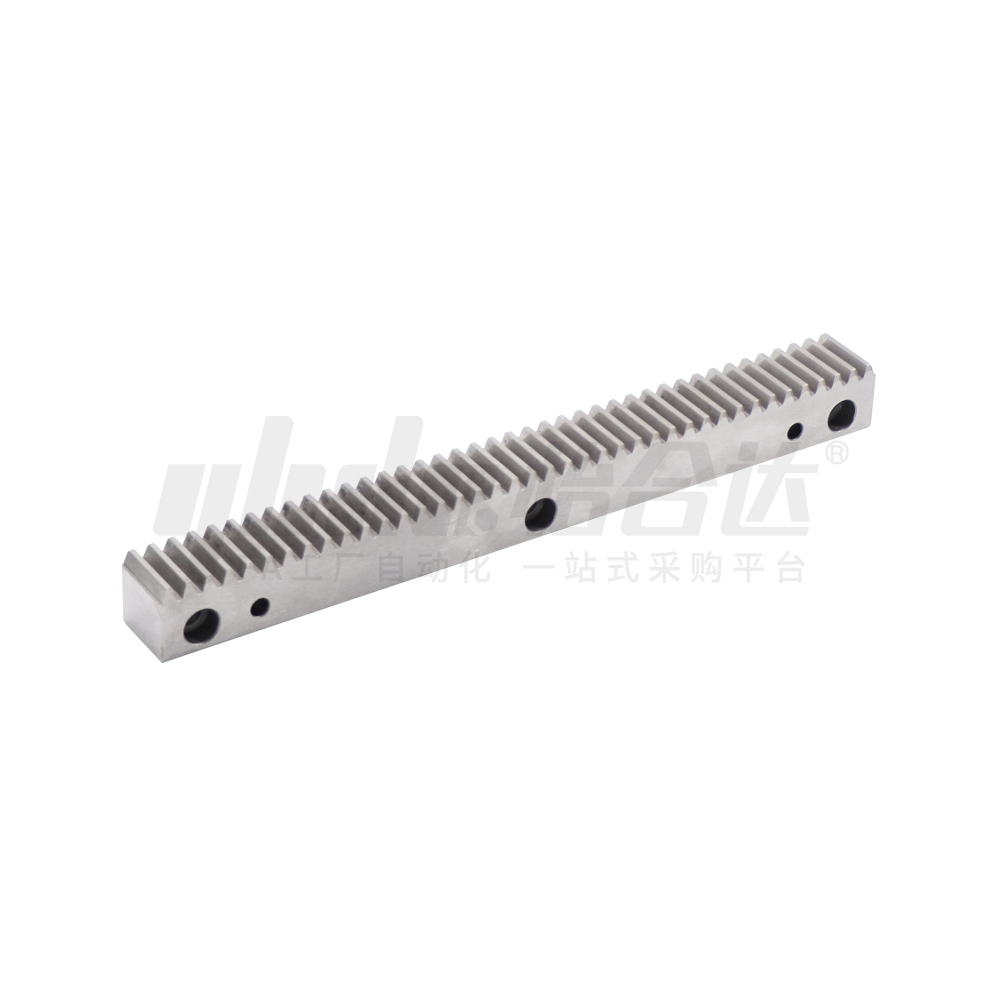

        研磨直齿条 研磨型 压力角20°

        条件筛选：

        类型 研磨型
        主体材质 S45C
        表面处理 无
        产地 国产
        可否拼接使用 不可拼接型
        长度选择方式 L尺寸固定
        齿面硬度 45~55HRC
        种类筛选 直齿条

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码
          		 类型
          		 材质
          		 齿面硬度
          国标 相当
          VNG61 研磨型 45 S45C 45~55HRC

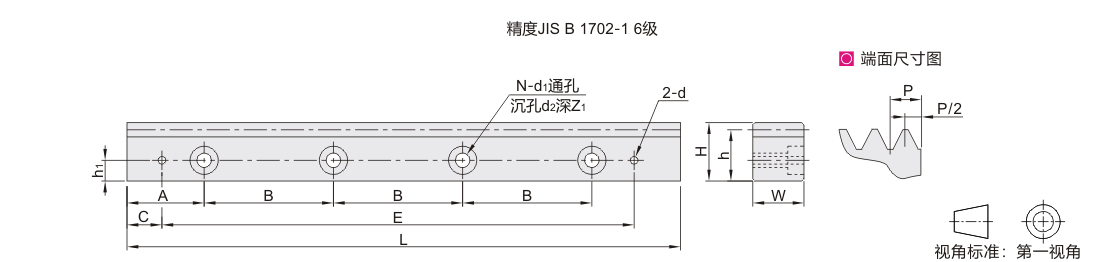

          参数图



           选型表

          型号
          		 规格
          		 Z
          有效齿数
          		 L
          		 P
          齿距
          		 W
          		 H
          		 h
          		 A
          		 B
          		 N
          孔数
          		 h1
          		 d1
          		 d2
          		 Z1
          		 C
          		 E
          		 d
          代码 模数
          VNG61 1.5 500 106 499.51 4.712 17 17 15.5 62.44 124.88 4 7 6 9.5 7 29.0 441.5 5.7
          1000 212 999.03 8 941
          2.0 500 80 502.64 6.283 24 24 22 62.83 125.66 4 8 7 11 7 31.3 440.1
          1000 160 1005.28 8 942.7
          3.0 500 54 508.95 9.424 29 29 26 63.62 127.23 4 9 10 15 9 34.4 440.1 7.7
          1000 108 1017.9 8 949.1
          4.0 500 40 502.64 12.566 39 39 35 62.83 125.66 4 12 37.5 427.7
          1000 80 1005.28 8 930.3
          5.0 500 32 502.65 15.708 49 34 4 14 20 13 30.1 442.4 11.7
          1000 64 1005.31 8 945
