        交错轴斜齿轮  压力角20° 螺旋角45°

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库
        常规选型
        图纸选型
        型号：

        型号筛选

        未生成型号，还有 9 项未选择

        代码

        参数选型

        主体材质

        表面处理

        轴固定形式

        齿面硬度

        产品选型

        模数

        齿数

        齿轮内孔直径P(mm)

        6~65
        /1

        螺旋方向

        技术图档

        3D预览

        可选加工参数

        产品简介

        产品问答

        材质图

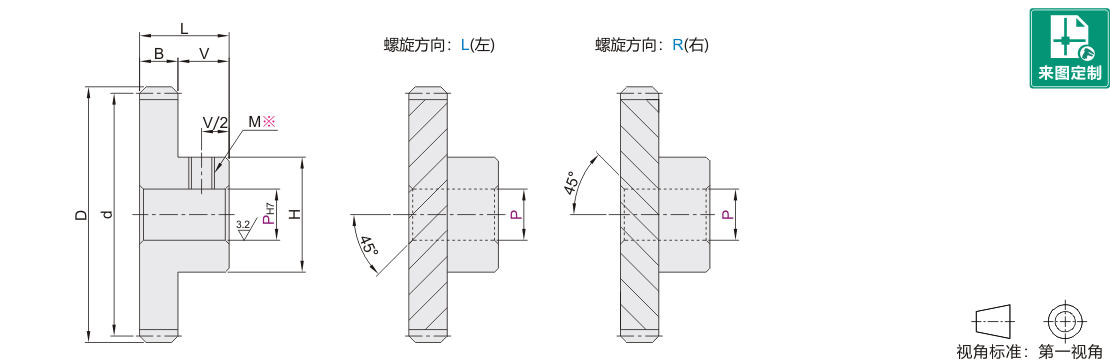

        参数图

        材质图
        代码 材质 齿面硬度 表面处理 齿轮精度
        (JIS B 1702-1)

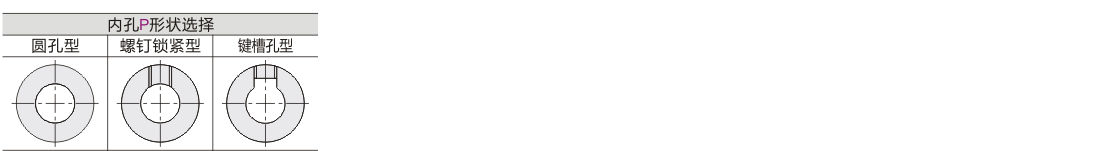

        圆孔型 螺钉锁紧型 键槽孔型
        VNB01 VNB11 VNB21 相当于
        S45C        		 一 一 8级
        VNB02 VNB12 VNB22
        VNB03 VNB13 VNB23 HRC40~55 发黑 9级
        VNB04 VNB14 VNB24 SUS304 一 一 8级
        VNB05 VNB15 一 MC尼龙 9级



         螺钉尺寸表

        键槽与齿的位置关系并非固定
        键槽详细尺寸见产品简介；
        轴孔规格为圆孔时不带螺孔。





        参数图



        选型表

        型号 齿数 内孔直径PH7
        最小单位1        		 螺旋方向 d D B H L V
        代码 模数 圆孔型
        螺钉锁紧型        		 键槽孔型

        圆孔型
        VNB01
        VNB02
        VNB03
        VNB04
        VNB05


        螺钉锁紧型
        VNB11
        VNB12
        VNB13
        VNB14
        VNB15


        键槽孔型
        VNB21
        VNB22
        VNB23
        VNB24

        		 1.0 13 6  6.35  7 — L（左）
        R（右）        		 18.38 20.38 10 15 20 10
        15 6  6.357~10 8 21.21 23.21 18
        20 8~16 8·10~13 28.28 30.28 25
        26 10~20 10~17 36.77 38.77 30
        30 10~25 10~22 42.43 44.43 35
        1.5 10 8 — 21.21 24.21 15 16 25 10
        13 10~14 10~12 27.58 30.58 23
        15 10~16 10~13 31.82 34.82 25
        20 12~20 12~17 42.43 45.43 30
        26 12~30 12~26 55.15 58.15 40
        30 12~33 12~30 63.64 66.64 45
        2.0 10 12~13 12 28.28 32.28 20 22 35 15
        13 12~20 12~17 36.77 40.77 30
        15 12~25 12~22 42.43 46.43 35
        20 15~33 15~30 56.57 60.57 45
        26 20~46 20~44 73.54 77.54 60
        30 20~51 20~47 84.85 88.85 65
        2.5 10 12~17 12~14 35.36 40.36 22 26 38 16
        13 15~25 15~22 45.96 50.96 35
        15 15~30 15~26 53.03 58.03 40
        20 20~46 20~44 70.71 75.71 60
        26 20~56 20~50 91.92 96.92 70
        30 20~65 20~50 106.07 111.07 80
        3.0 10 15~24 15~21 42.43 48.43 25 34 43 18
        13 20~33 20~30 55.15 61.15 45
        15 20~38 20~34 63.64 69.64 50
        20 20~46 20~44 84.85 90.85 60
        26 20~65 20~50 110.31 116.31 80
        30 20~65 20~50 127.28 133.28 90



        在交错轴之间使用时螺旋方向相同（L和L或者R和R），在平行轴之间使用时螺旋方向不同（L和R），请配合使用。
        当选键槽孔的轴孔直径10、键槽宽4.0mm（高1.8mm）的规格时，请将P尺寸指定为10K。
