        行星减速机用斜齿轮 法兰安装型 研磨型 适配行星减速机

        条件筛选：

        主体材质 SCM440
        表面处理 无
        加工精度 研磨型
        螺旋方向 左
        齿面硬度 55~60HRC
        种类筛选 斜齿轮

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码 类型 材质 表面处理 齿面硬度 左旋角 精度等级
          VNX01 研磨型 SCM440 — HRC55 ~60 19°31′42″ JIS B 1702-1 6级

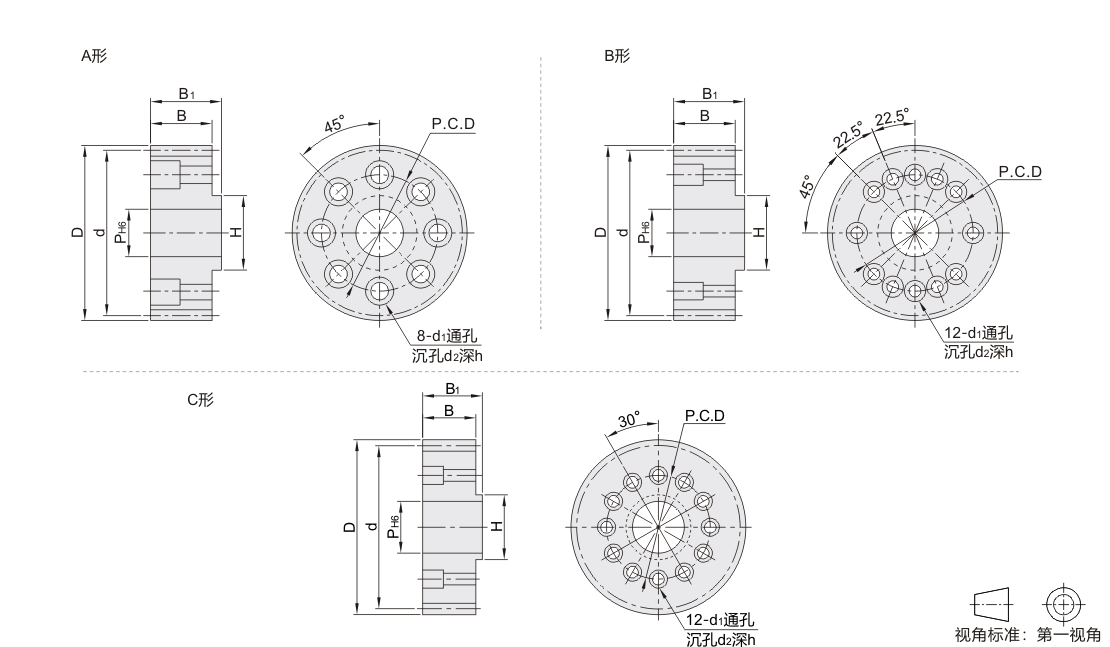

          参数图



          选型表

          型号 齿数 齿轮
          形状          		 PH6 H d D B B1 d1 d2 h P.C.D 周长
          L          		 变位系数
          X          		 重量
          kg
          代码 模数
          VNX01 2.0 33 A形 20 31.5 71.6 75.3 26 30 6.6 11 14 50 220 0.3928 0.7
          37 80.2 84.06 246.76 0.4209 0.9
          40 B形 31.5 40 86.4 90.2 63 266.69 0.3792 1
          3.0 30 20 95.49 101.49 35 39 10 300 一 1.5
          4.0 30 C形 40 50 127.32 135.32 41 46 9 14 16 80 400 3.4
          38 60 80 161.277 171.197 11 17.5 125 506.67 0.24 5.17
