        链条张力调整器 标准型 超高分子量聚乙烯材质

        条件筛选：

        滚轮材质 超高分子量聚乙烯
        种类筛选 链条张力调整器

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库

        技术图档

        全部型号

        3D预览

        材质图

        参数图

        材质图
        代码 类型 材质 使用温度
        链条导向部 主体
        VSK41 标准型 超高分子量聚乙烯 树脂  -10°C~60°C
        VSK42 张力调整型 钢



        禁止拆卸止动螺栓。

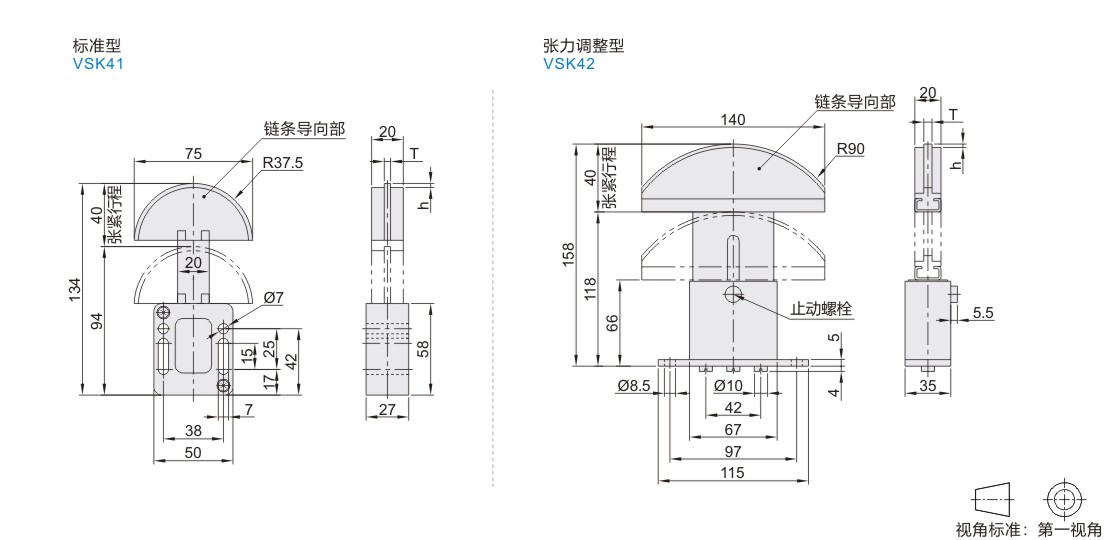

        参数图



        选型表

        型号
        		 负载类型
        		 T
        		 h
        		 适用链条型号
        代码 系列
        标准型
        VSK41        		 35 Q     Z 4.1 2.6 VMD01-35
        40 7.1 2.6 VMF01-40
        50 8.1 2.8 VMG01-50
        60         Z 11.2 3.5 VMK01-60
        张力调整型
        VSK42        		 40 Q     Z 6.4 2.6 VMF01-40
        50 8.1 2.8 VMG01-50



        负载类型选择见右表。



        张力负载表

        代码
        		 释放的保持
        螺栓数量
        		 张力负载（N）
        负载类型：Q
        		 负载类型：Z
        min max min max
        VSK41 无 32 58 60 132
        VSK42 1个 32 58 60 132
        2个 64 116 120 264
        3个 96 174 180 396
